Solidworks如何画圆周阵列
Solidworks如何画圆周阵列
操作方法
- 01

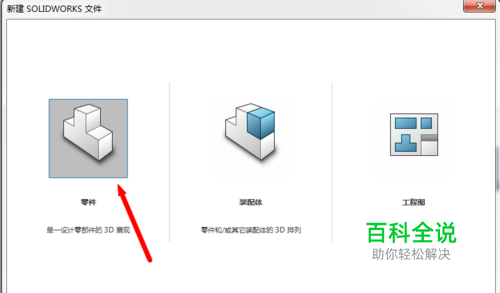

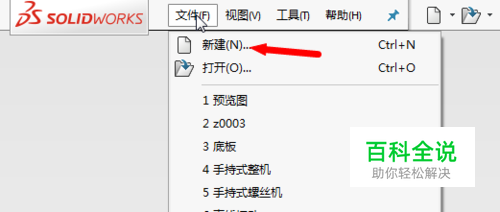

首先，新建一个空的零件
- 02
在特征中点击拉伸凸台/基体（也可在草图绘制完成后再拉伸）
- 03

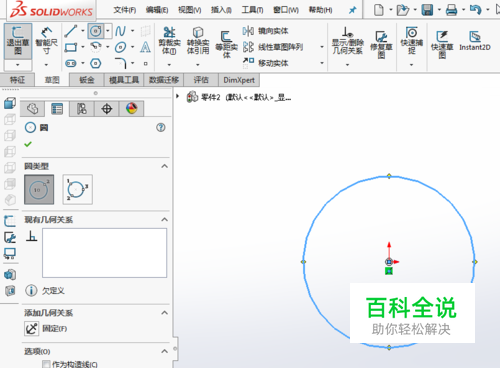

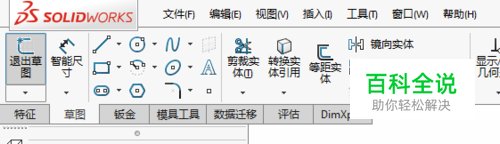

点击草图，在草图中点击相应图形绘制基本零件
- 04

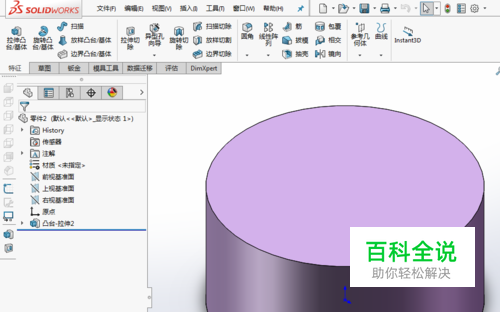

绘制完成后设置拉伸尺寸，得到一个3D基本零件图形
- 05

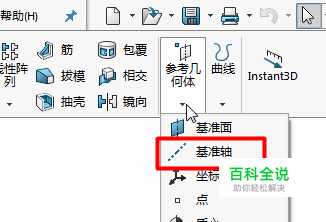

在3D基本零件图形中点击 参考几何体 并选择【基准轴】
- 06

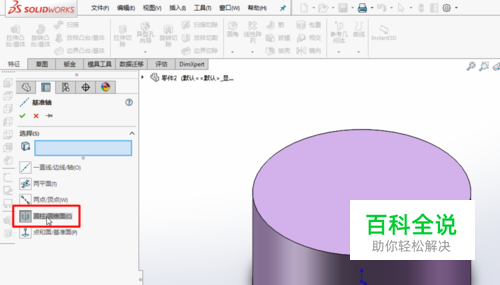

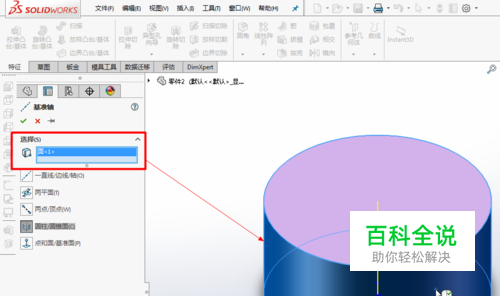

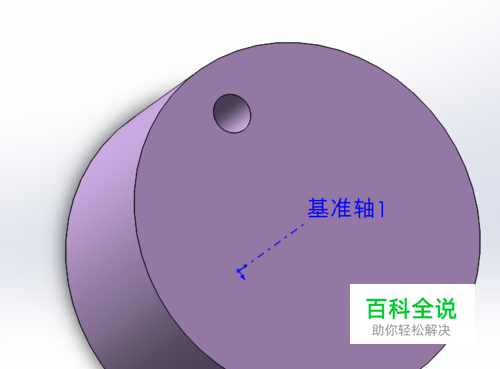

在基准轴设置对话框中选择圆柱/圆锥面菜单，并选择圆柱的外轮廓。此时得到一个以圆柱中心为基准的基准轴。
- 07
在圆柱体上绘制你需要阵列的图形轮廓并做拉伸/切除处理
- 08
在线性阵列菜单中选择 圆周阵列
- 09

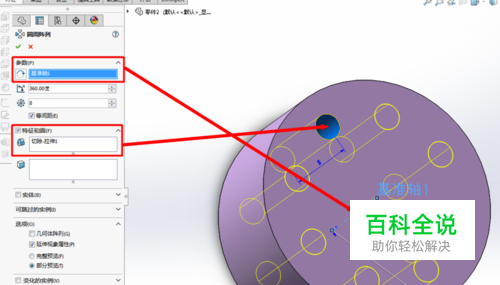

在圆周阵列对话框中的参数设置中，第一个选择刚刚绘制出的基准轴，然后再特征和面中选择刚刚绘制出的需要阵列的图形，点击左上角对勾确认。
- 10

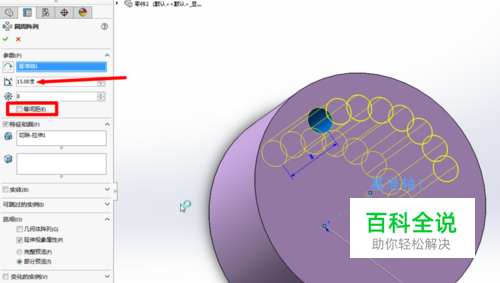

这里说明一点，在参数最下面有个等间距勾选框，区别在于勾选等间距后图形会以360度阵列方式平均分布你阵列的个数，而不勾选等间距是需要你自己去设置相同阵列体之间的间距的。
- 11

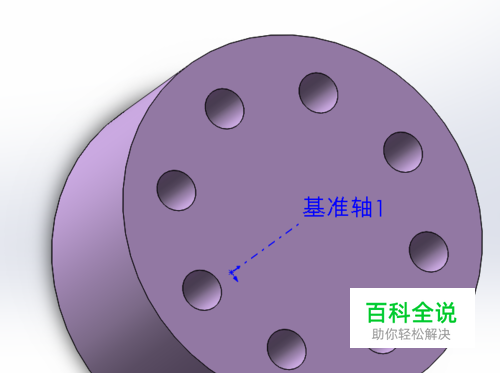

至此圆周阵列就做成了，需要注意的是基准轴的绘制，如果不是圆柱或圆锥的话你需要自己绘制出你围绕哪根线最圆周组阵列。
