cad怎么画虚线？
使用cad时，有时候我们画中心线或者是其他的辅助线等等，有时候需要用到虚线，但是虚线在cad中怎么画出来呢？小编给你分享小编的
1.怎么画虚线？
- 01
比如说小编在cad中画了一条线段，选中这个线段，如图所示
- 02
首先找到cad上侧工具栏中的特性工具栏（如果你的上面没有这一工具，看步骤三），点击如图所示的三角符号
- 03

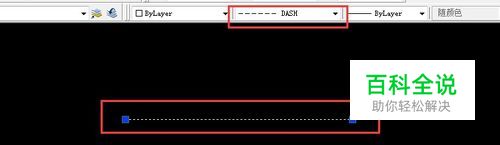

然后选择其中的虚线即可，如图所示
- 04

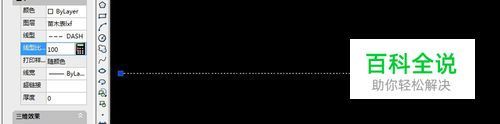

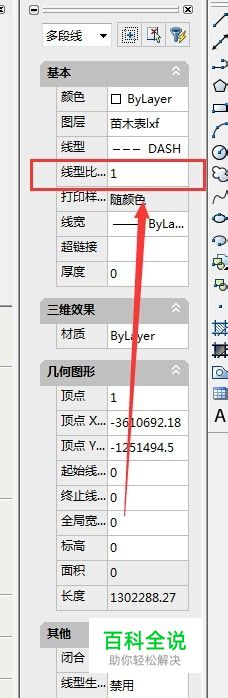

你选择了虚线，但是显示的感觉还是一条直线，那么工具——选项板——特性或者是快捷键ctrl+1，将线性工具栏调出来，点击线性比例，调节比例即可，如图所示
2.怎么添加虚线？
- 01

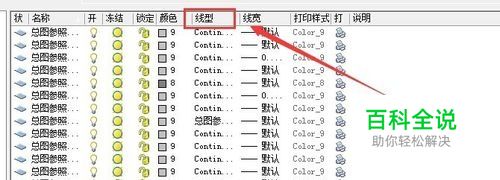

有时候画的虚线特性里面没有，比如我们首先新建一个图层，点开线型，如图所示，
- 02
然后点击，加载，如图所示
- 03

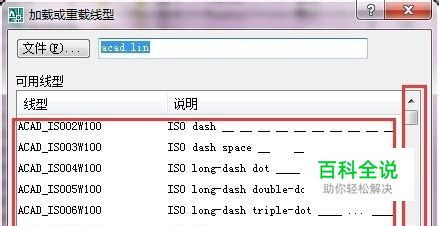

下翻里面可以找到很多的线型，如图所示
- 04

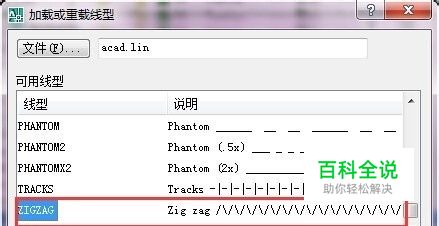

比如说小编随意的选择一条，点击确定，如图所示
- 05

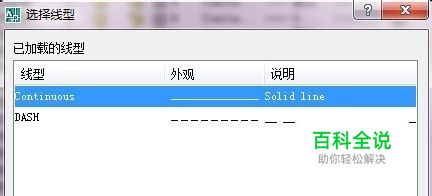

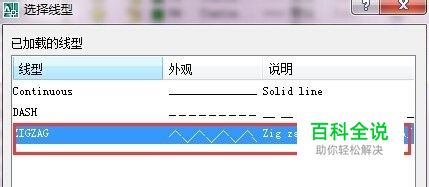

之后你会发现这个线型被加载了，然后点击这个虚线，点击确定，如图所示
- 06
然后回到图层里面，会发现，这个图层上面的线型改变了，点击确定
- 07

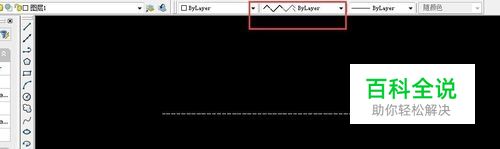

之后在当前图层上面就可以画出来这样的虚线了，如图所示
3.怎么将特性调出来？
- 01

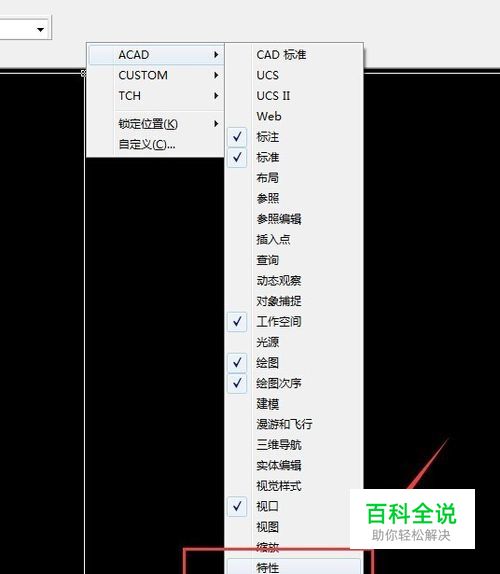

如果你的cad上侧栏中不存在特性这一工具，调出来，首先在上侧空白处右击，然后点击acad，如图所示
- 02
点击特性调出来即可，如图所示
