PADS PCB文件转AD格式

本文介绍如何将PADS PCB文件转成AD格式

操作方法

  • 01

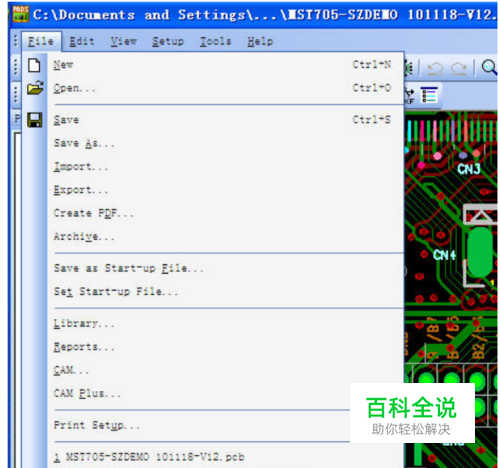

    第一步：打开 PADS 要转换的 PCB 文件，选择 Export选项

  • 02

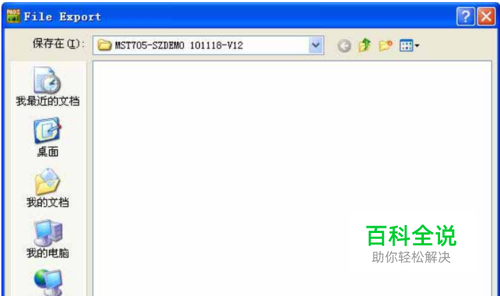

    第二步：设置转换的格式为 ASC 格式，点击保存

  • 03

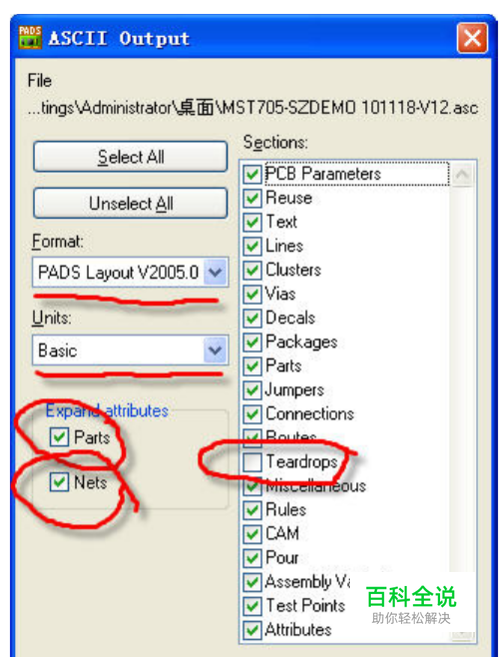

    第三步：按图选择选项，注意 Teardrops 选项最好不要选择，否则有些时候在导入 Altium 的转换过程非常缓慢，最后点击 OK 完成 PADS PCB 文件到 ASC 文件的格式转换。

  • 04

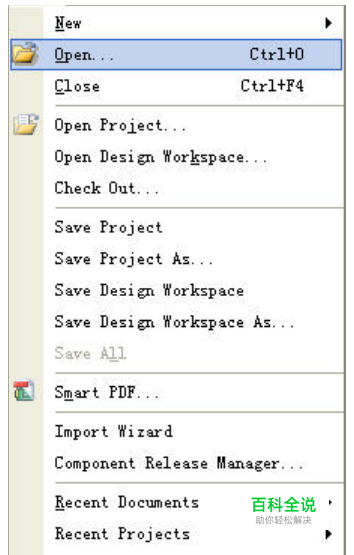

    第四步：打开 AD软件，选择打开选项

  • 05

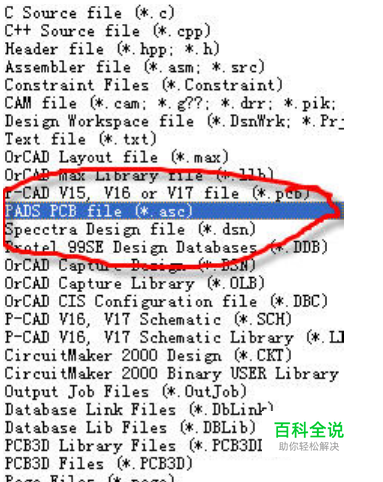

    第五步：选择打开的类型为 PADS PCB file (*.asc)格式，之后将 PADS 转换完成的 ASC 格式的文件打开，之后见下一步

  • 06

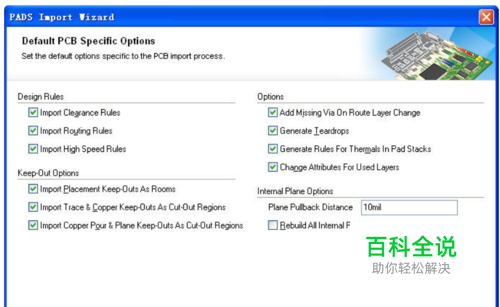

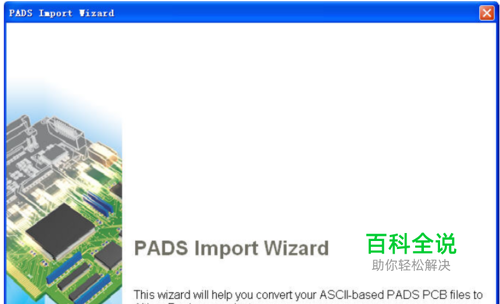

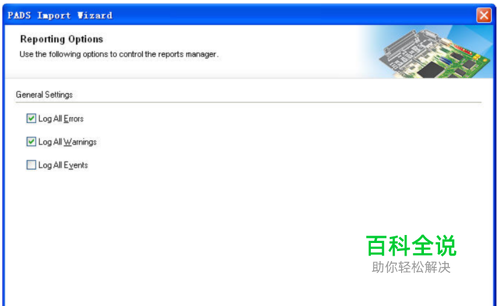

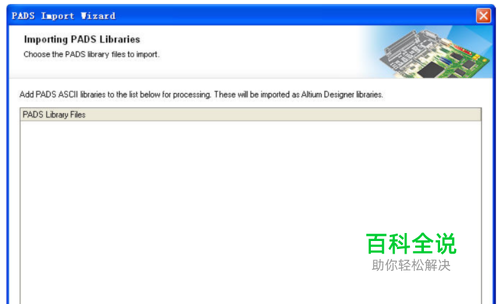

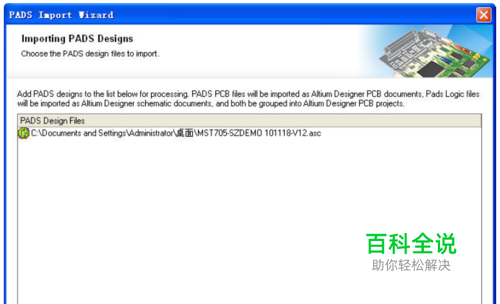

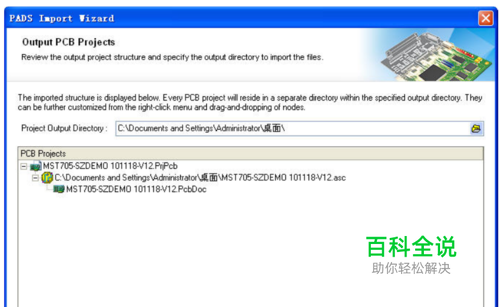

    第六步：一路NEXT

  • 07

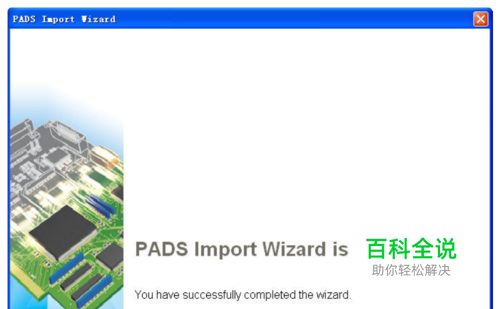

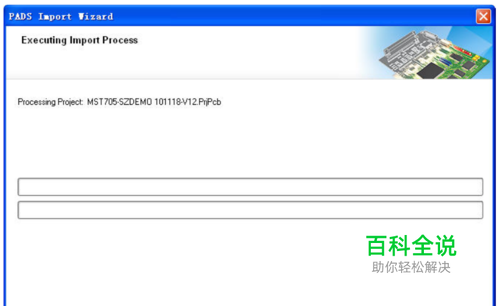

    第七步：转换中，等待。 。 。 。 。完成
