CATIA中的选项怎么设置

2024-04-12 23:45:33

CATIA中的选项设置是将该软件中的各个功能模块的使用目标与环境的调整。目的是提高其使用效率。那么该怎样设置选项呢？

操作方法

01

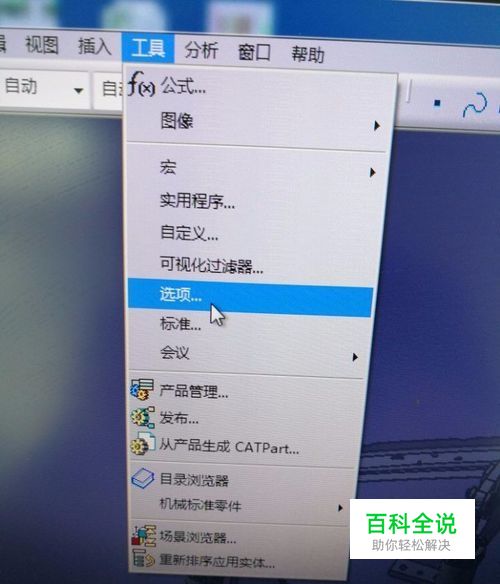

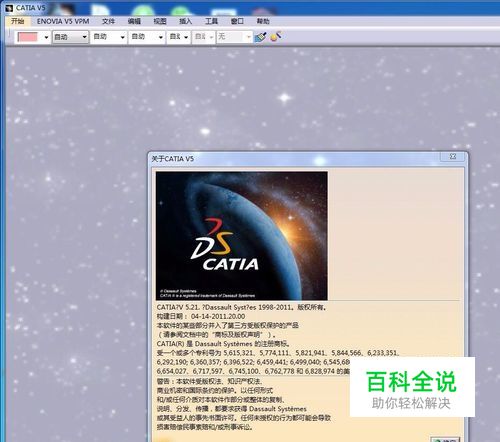

首先，打开CATIA软件后，选择上方“工具”中的“选项”。
02

这时会跳出“选项”对话框。这里主要是讲前面的“常规”、“基础结构”以及“机械设计”三个部分的设置。

“常规”部分

01

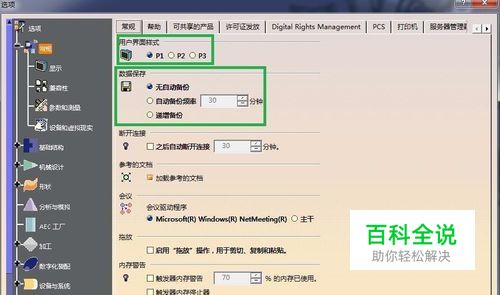

“常规”栏中的“用户界面样式”选择“P1”，“数据保存”选择“无自动备份”项，方便设计过程中的设计修改。
02

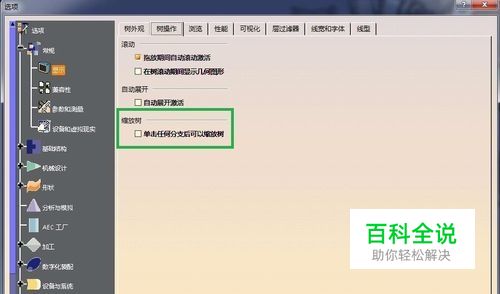

点击“常规”下方的“显示”，切换到“树操作”栏，缩放树前面不要勾选。

“基础结构”部分

01

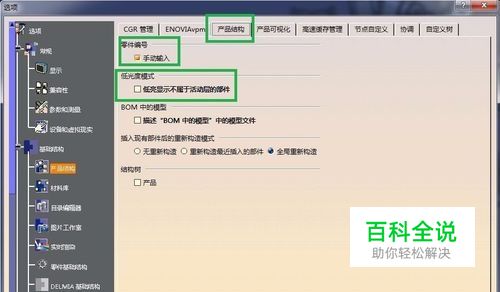

“基础结构”下的“产品结构”中，“零件编号”中在“手动输入”前勾选，方便每次新建零件时的命名。低光度模式是否勾选看自己的使用习惯。
02

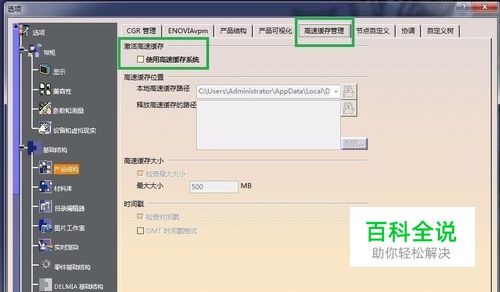

切换到“高速缓存管理”中，下方的“使用高速缓存管理系统”不要勾选。
03

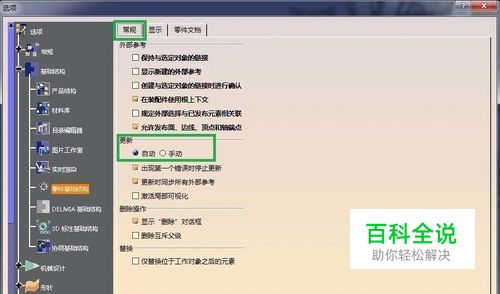

“基础结构”下的“零件基础结构”中，“常规”栏中“更新”选择“自动”。
04

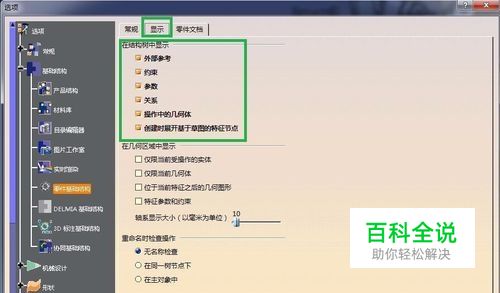

切换到“显示”栏中，在下方的“结构树中显示”中勾选“关系”、“约束”、“操作”等选项。

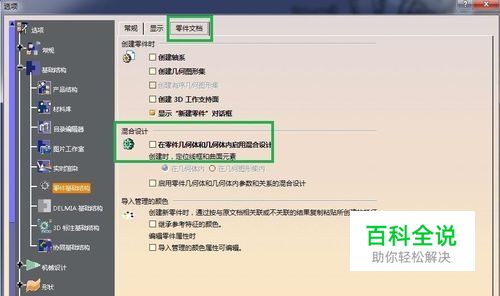

05

切换到“零件文档”栏，“混合设计”下方不要勾选启用混合设计。

“机械设计”部分

01

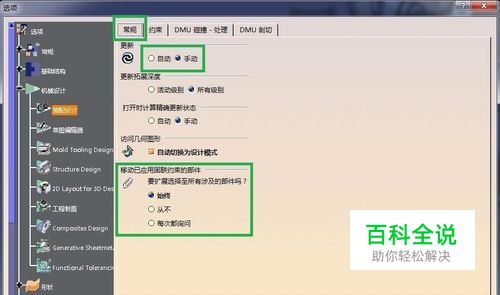

机械设计的“装配设计”中，“常规”栏中“更新”选择“手动”模式。“移动已应用固联约束的部件”中选中“始终”。
02

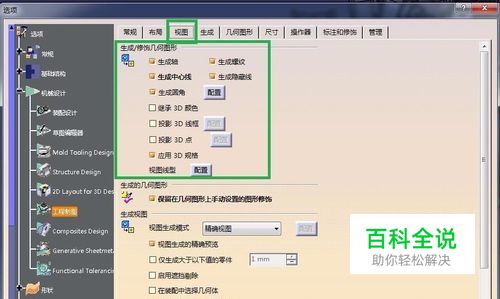

“工程制图”中的“视图”栏中，“生成/修饰几何图形”需要勾选下图中的“生成轴”、“生成中心线”等选项，方便2D出图时的中心线及虚线等的生成。
03

切换到“操作器”栏，“尺寸操作器”也需要勾选如图几个选项，方便CATIA出图时的尺寸公差等的添加。
