proe怎么制作遥控器模型?
该经验为大家分享一篇proe怎么制作遥控器的教程。
1、首先打开我们的proe软件，Ctrl+N新建一个文件，子类型为实体；然后使用拉伸的命令拉伸一个长方体，在TOP面绘制下图所示的轮廓线条；拉伸的高度为40。
2、再次使用拉伸的命令，在上一步所创建的实体侧面绘制平面，使用切除材料，调整切除方向，将多余的材料切除。如下图所示。
3、再次使用拉伸，在切除的拉伸面上草绘平面，拉伸的高度为5，这是创建一个圆形的按钮。
4、拾取上一步所创建的圆形按钮，然后点击阵列工具，点击尺寸，修改增量，在另外的一个方向也是使用同样的方法，增列都是为4，如下图所示。

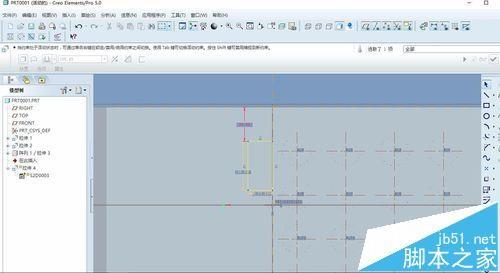

5、继续使用拉伸，在切除的拉伸面上草绘平面，拉伸的高度为5，这是创建一个矩形的按钮。和第三步一样的方法。
6、最后我们来进行倒圆角处理，点击倒圆角工具，拾取棱边，输入圆角的大小为5。大致如下图所示。
