AutoCAD 如何将图形打断于点

2024-04-05 11:26:44

有时候需要样条曲线绘制的时候，要将直线打断于点，这个时候，就需要使用打断操作，怎样去使用这个操作呢？让小编来告诉你吧。

操作方法

01

对于下图中所示的图形，是由一个封闭图形圆和直线构成，下面要进行的操作就是将直线在交点处打断。
02

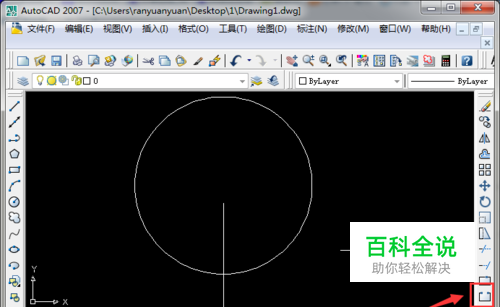

点击右侧打断于点的操作，是由矩形加上一个点的图标，点击开始进行打断的操作。目前状态下，直线是连续的状态。
03

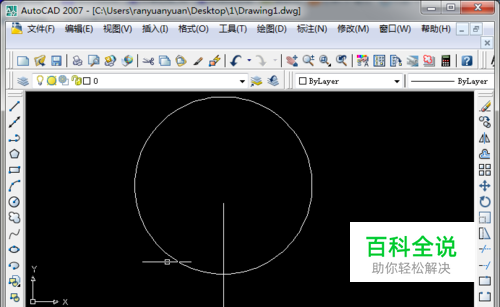

首先选择要打断的对象，那就是直线，鼠标点击直线进行选择。
04

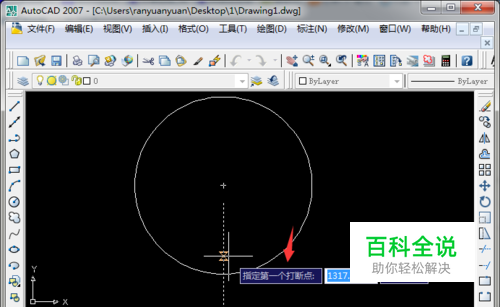

指定地一个打断的点，可以选择距离直线的最近点。
05

这样就完成了打断直线的操作。选择直线的时候，可以看到选择的直线是分段的，这既是打断操作的效果。
06

此外还可以指定打断一段区域，以图中的圆为例。对应的图标在右侧工具栏的打断于点的下方，点击之后，和打断于点的操作类似。
07

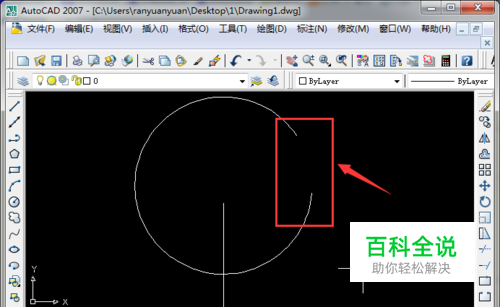

最终打断的操作效果如下图所示，大家在使用中可以依据具体的使用情况，选择使用打断还是打断于点的操作。
