Revit怎么导入CAD图？

Revit系列软件是为建筑信息模型(BIM)构建的，可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。一般在绘图中导入CAD图会大大的提高工作效率，从而帮助设计师们更好的完成工作。

操作方法

  • 01

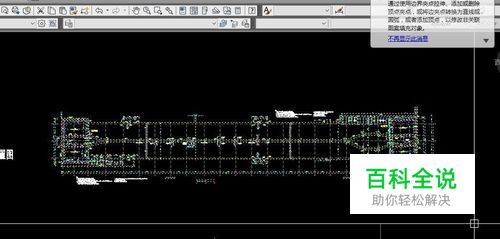

    首先打开CAD图对我们需要导入Revit的图纸就行一个简单的处理，选中要导出的图形。

  • 02

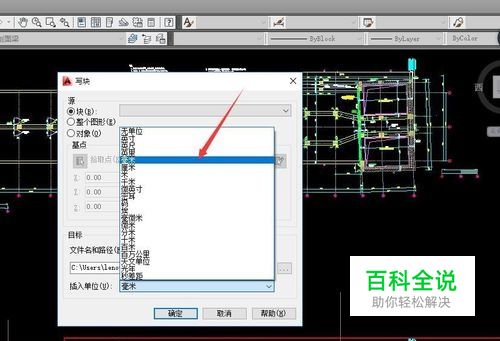

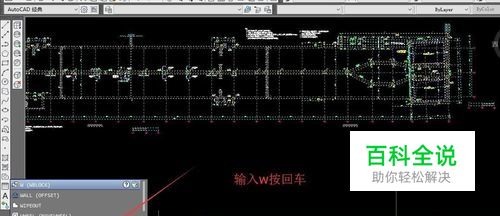

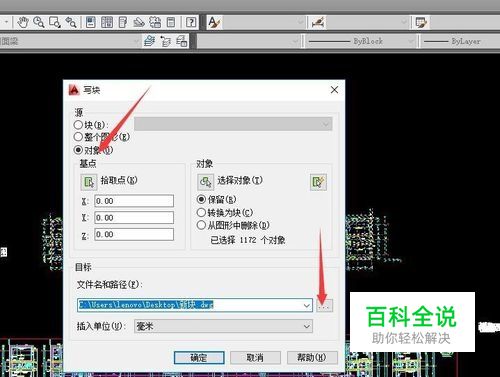

    在命令行输入“W”回车，按默认选择“对象”并选择保存的路径，重命名，单位改成毫米，之后点击确定就好了。

  • 03

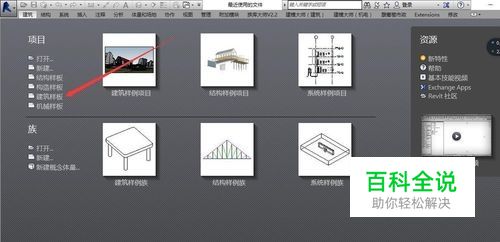

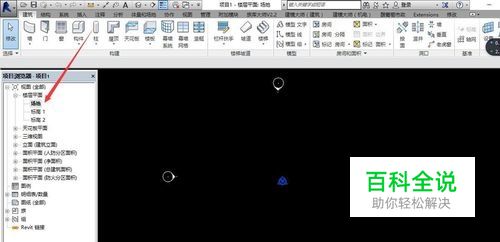

    打开Revit软件，新建一个建筑样板，选择楼层平面点击场地，在菜单栏选择插入点击链接CAD。

  • 04

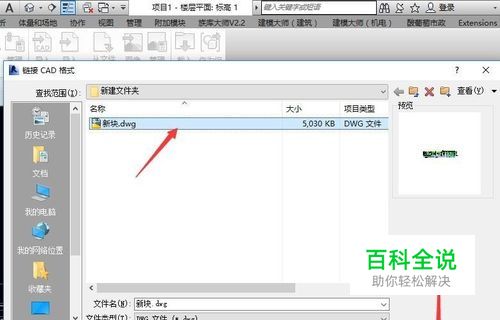

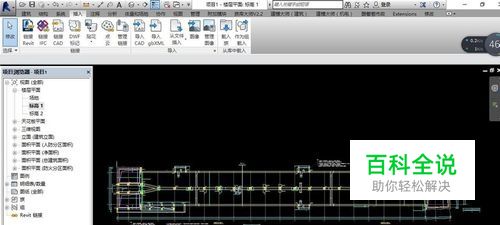

    选择我们刚才从CAD中导出的图，将导入单位改称为毫米，点击打开，这样CAD就导入Revit里面了。

  • 05

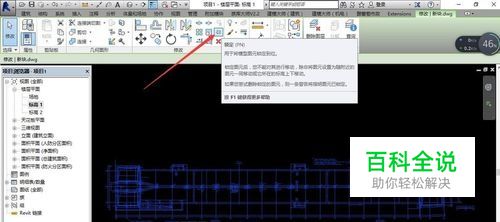

    导入完成后将图选中，点击锁定按钮，将导入的图进行锁定，防止在画图的时候误操作。
