CAXA绘图时如何标注新版的粗糙度？
在用CAXA软件制图中，难免会标注表面粗糙度，但是新国标的粗糙度如何标注呢？下面我来给大家讲述一下标注新版粗糙度的一种方法。
操作方法
- 01

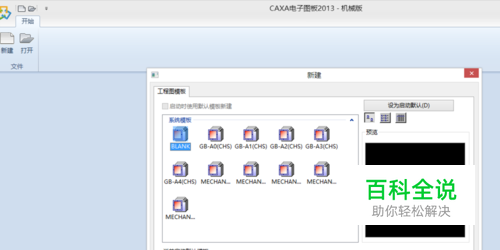

老规矩先是要运行CAXA软件，然后选择blank，然后按确定进入绘图的界面。
- 02

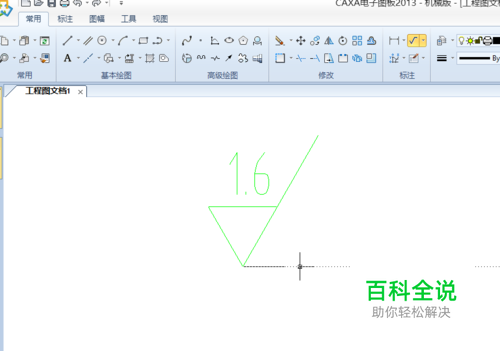

在标注选项中找到粗糙度确定，然后选择一点如下。
- 03

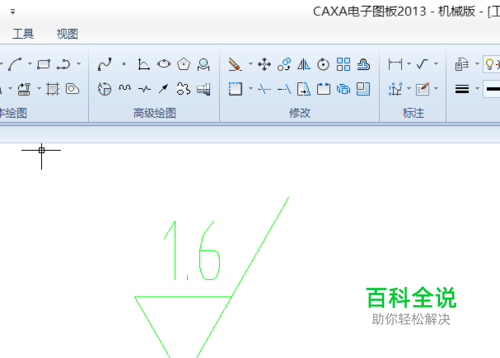

然后按右键确定，出现的是老版的粗糙度标注，怎么修改成新国标呢？
- 04

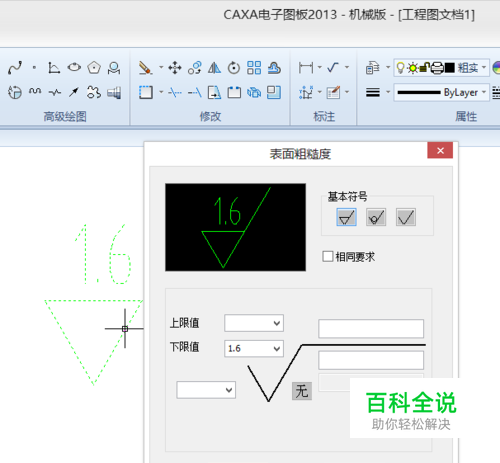

双击老版的粗糙度标注进入下图界面。
- 05

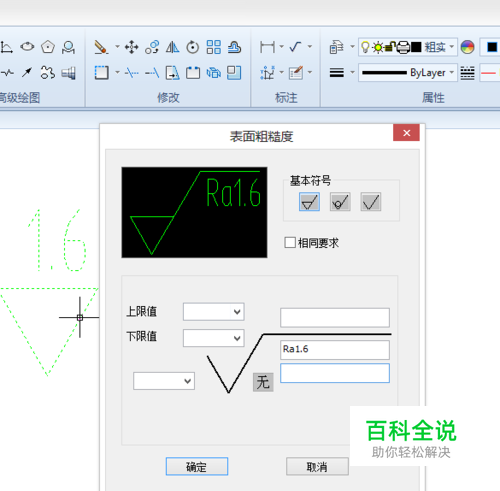

将下限去掉，在横线下输入Ra1.6。如果粗糙度是3.2你可以改为Ra3.2，按要求来。
- 06
最后按确定如下图所示，新国标的粗糙度标注已出现。
