adams与matlab联合仿真
本人64位操作系统， matlab版本为MATLAB 7.11.0（R2010b）（64位），adams2013（64位）。64操作系统只能装64位matlab，只能与64位的adams联合仿真。（64位matlab与32位adams不兼容）。
操作方法
- 01

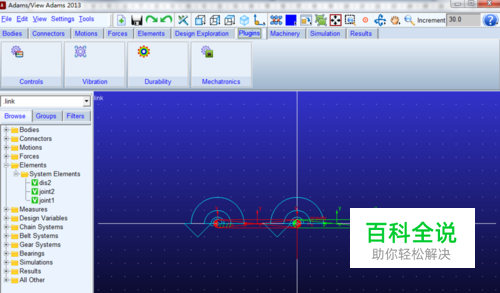

在adams中建立2连杆模型，并添加2个驱动输入变量和1个输出系统变量，如图1所示
- 02

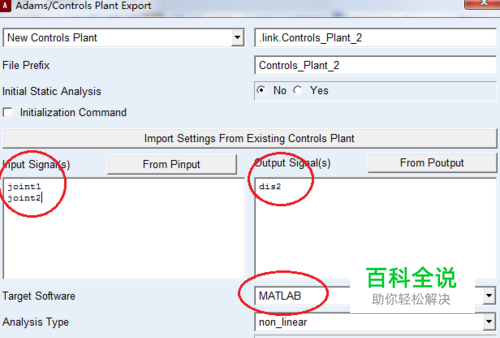

在adams中点击Plugins——Controls——Plant Export，进行adams控制模块设置窗口，按图2所示界面进行设置。
- 03
设置matlab当前文件夹为adams模型对应的文件夹，如图3所示。matlab路径中也要包括adams模型对应的文件夹。
- 04

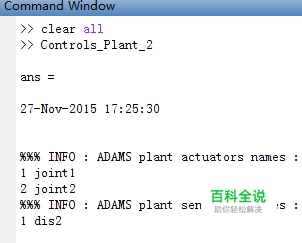

在matlab中输入Controls_Plant_2（图2中对应的文件名），matlab会自动检测到模型中的输入变量与输出变量，如图4所示。
- 05

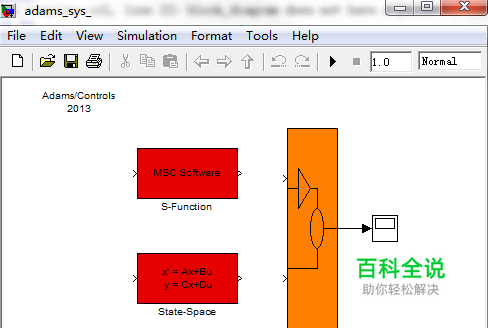

在matlab中输入adams_sys，matlab根据adams生成文件自动建立adams动力学模块，如图5所示。
- 06

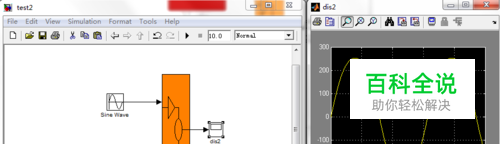

将adams_sub模块及dis2模块复制到新的simulink模型中，并建立如图6所示的simulink模型。
