altium designer 13学习之铺铜
有进行PCB设计时，95%的的电路板是需要铺铜处理的，这样可以增加电路板的抗干扰能力，也可以保证信号的完整性或是地的完整性，对整个电路系统具有决定性的作用，下面来简单介绍下铺铜
操作方法
- 01

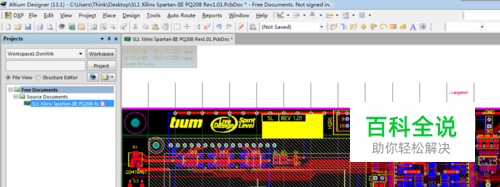

第一步，首先打开一块电路板，最好是刚画完，未经过铺铜处理的，如下图所示
- 02

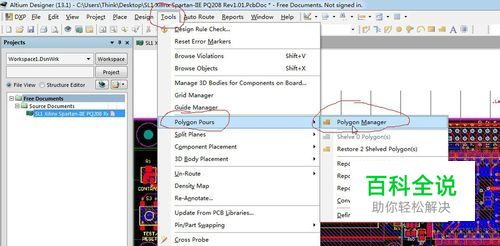

第二步，如何进行铺铜，执行f tools-polygon pours-polygon manager,如下图所示
- 03

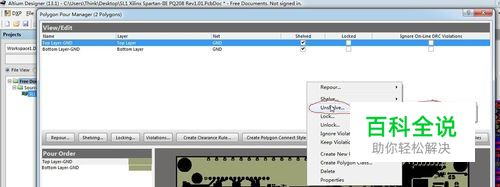

第三步，上步完成后会出现下面的铺铜管理对话框，在上面空白处 单击鼠标右键，弹出如下所示对话框，按如下图所示进行配置
- 04

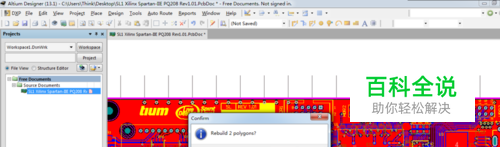

第四步，配置完后，点击下面的OK进行确定，会弹出如下的对话框，YES,这样电脑软件就会自动进行铺铜处理
- 05

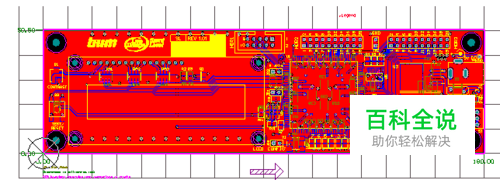

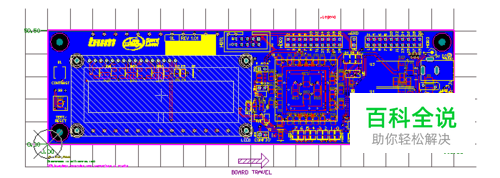

最后，下面两块是电路板上面和下面铺铜完成后的效果图，铺铜就此完成，是不是很简单，赶快试试吧
