WinCC 连接三菱 FX3U PLC 方法

2024-03-25 23:46:34

WinCC从V7 SP2版本开始增加了三菱以太网驱动程序，支持和三菱FX3U、Q 系列PLC进行以太网通讯。本文介绍wincc连接三菱 FX3U PLC方法。三菱FX3U CPU不带以太网口，需要扩展以太网模块才能和WinCC通讯，下面以 FX3U-ENET-L模块为例介绍一下组态过程。

操作方法

01

PLC 组态 FX3U-ENET-L模块需要专门的组态工具（FX3U-ENET-L Configuration Tool）来配置。
02

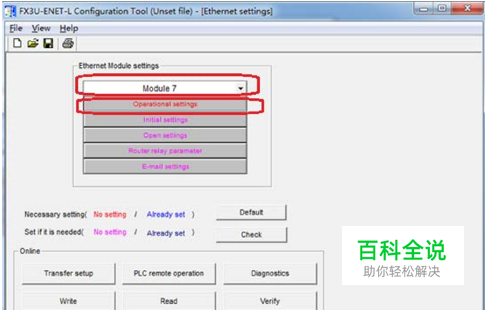

打开FX3U-ENET-L Configuration Tool，选择FX3U-ENET-L模块所在位置：
03

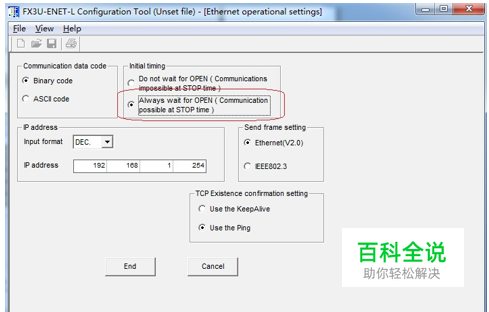

在上图中点击“Operational settings”，按下图进行设置：
04

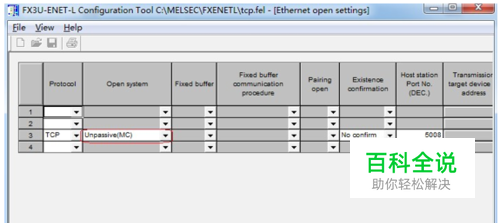

注意： . IP地址根据实际情况自己设置； . Initial timing项选择“Always wait for OPEN”，否则通讯不上。在FX3U-ENET-L Configuration Tool初始页面中点击“Open settings”，按下图设置协议：
05

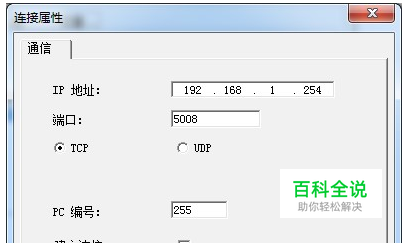

WinCC 组态 WinCC按照下图设置连接参数。如果不能通讯，检查如下设置： 1、网线要用直通线。2、端口号为PLC的通讯端口（十进制），网络编号和PC编号默认即可。3、三菱FX3U系列PLC设置其波特率为 9600bps, 开始位为 1 位, 停止位为 1 位。选择UDP通讯。
