如何将dwg转换为jpg文件

有些时候,dwg的文件在没有安装cad的电脑上不能查看,因此需要将dwg转换为jpg或pdf文件,本教程就是将其转换为jpg文件进行查看。

操作方法

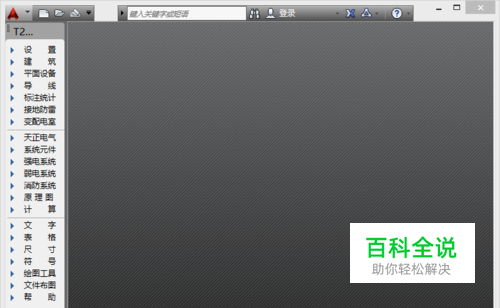

  • 01

    打开autocad 2014软件,如下图:

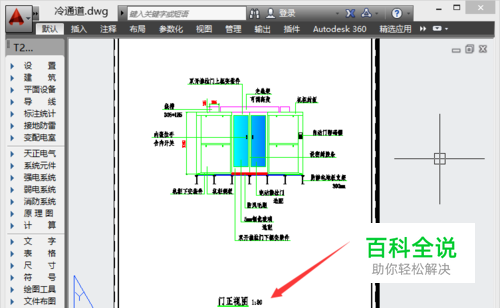

  • 02

    打开要转换成jpg的文件,如下图:

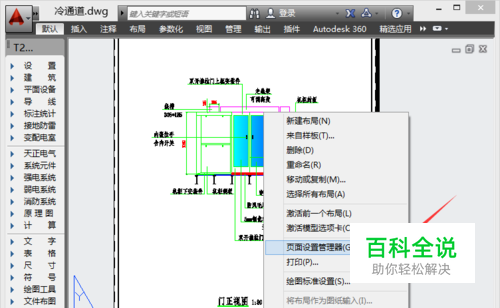

  • 03

    在布局选项卡上单击右键,选择菜单中的【页面设置管理器】,如下图:

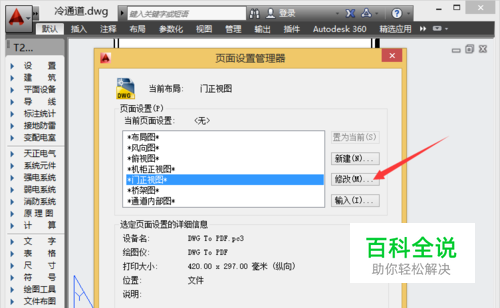

  • 04

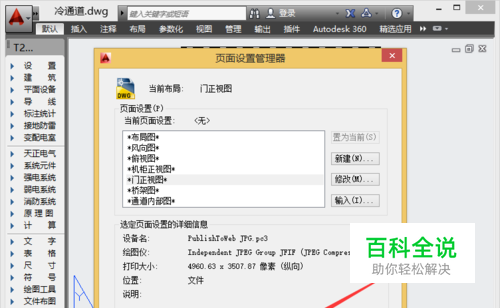

    在弹出的窗口中选择【修改】按钮,如下图:

  • 05

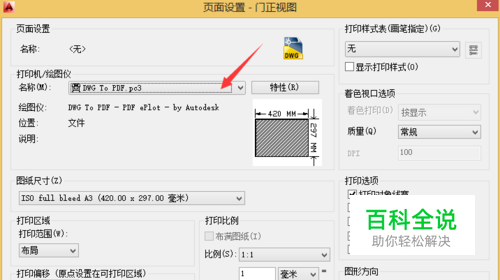

    点击【打印机/绘图仪】选项,如下图:

  • 06

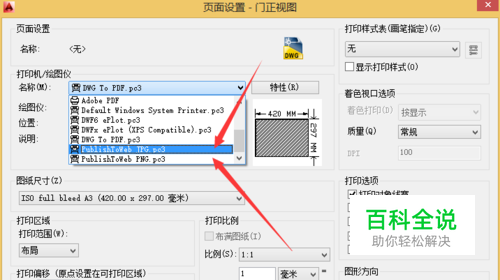

    在弹出的下拉菜单中可以选择【publishtoweb jpg.pc3】,也可以选择【publishtoweb png.pc3】,两个都是图片格式,分别输出jpg图片和png图片,如下图:

  • 07

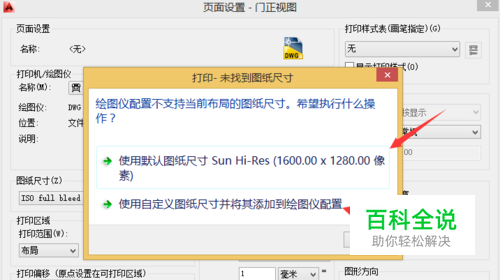

    弹出提示对话框,让选择图片的尺寸大小,如下图:

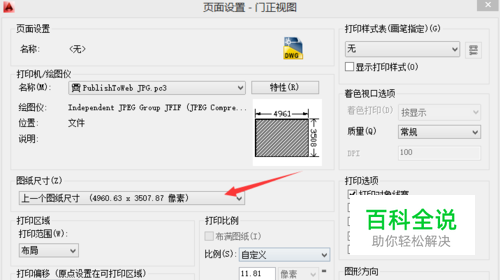

  • 08

    本例以自定义图纸尺寸为主,选择好后点击【确定】按钮,如下图:

  • 09

    依次关闭相应对话框,直到返回到cad界面,如下图:

  • 10

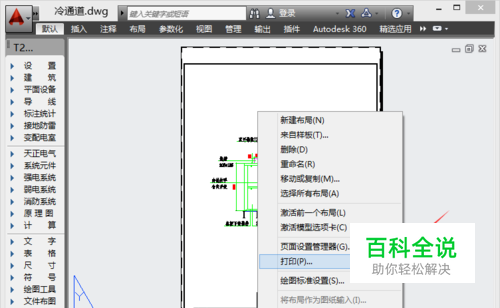

    返回cad布局界面后,单击右键,弹出的菜单中选择【打印】按钮,如下图:

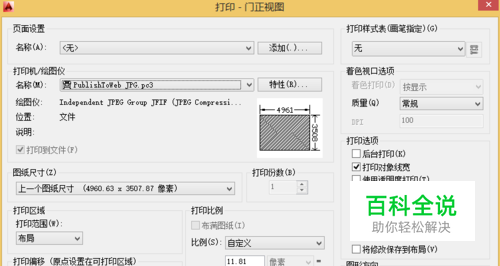

  • 11

    在弹出的对话框中点击【预览】按钮,也可以直接选择打印,如下图:

  • 12

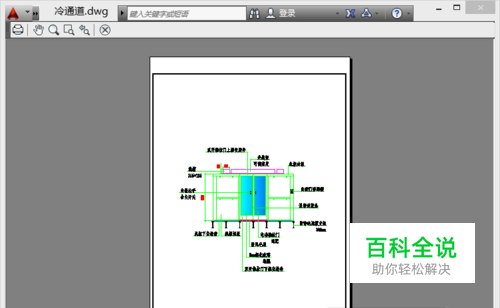

    弹出预览界面,可以用鼠标的滚轮放大或缩小查看,如下图:

  • 13

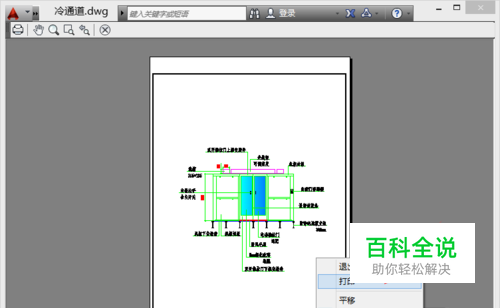

    确定没问题后,点击右键,选择【打印】按钮,如下图:

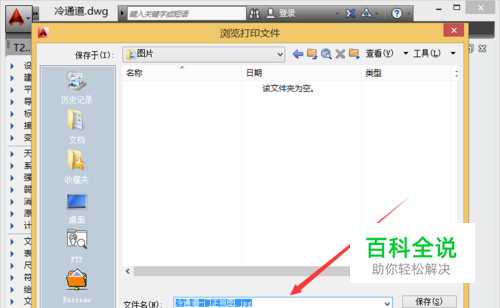

  • 14

    弹出保存对话框,可以看到要保存文件的后缀名是jpg,如下图:

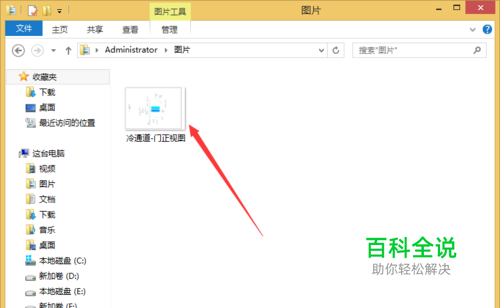

  • 15

    选择好位置后,点击【保存】按钮,可以在文件夹中看到已经保存的文件,如下图:

  • 16

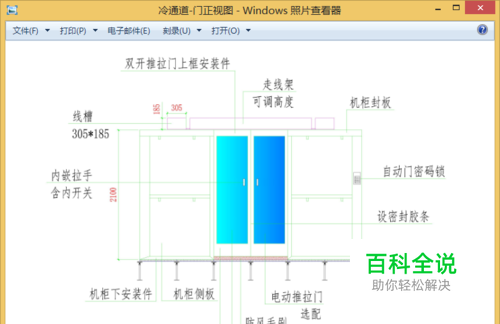

    打开已经保存的图片,可以看到跟dwg文件一样。
