UG中如何做滚花

2024-04-06 04:08:19

有些零件表面需要滚花，但初学者往往不知道该如何去做，这次小编教你如何用UG做出滚花效果

操作方法

01

打开UG软件，点击新建
02

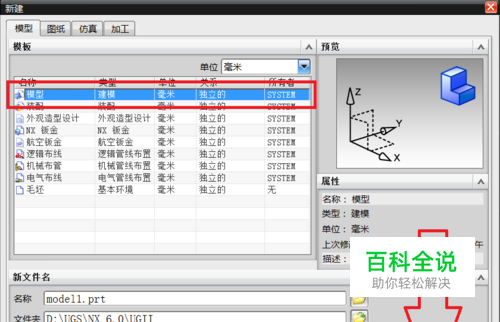

选择模型后点击确定
03

小编绘制了一个调节螺母，调节螺母表面是需要滚花的，接下来小编就图文详细介绍
04

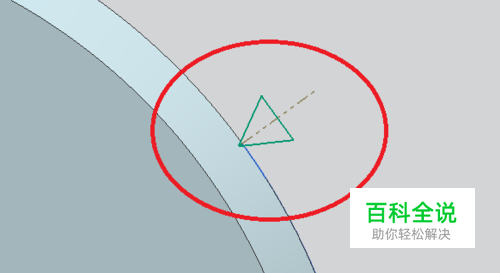

绘制一个三角形，使其一个角深入表面一点点，如果现在还不太明白我说的，没关系，继续往下看就会明白了。这个三角形是用来做扫掠命令的轮廓草图
05

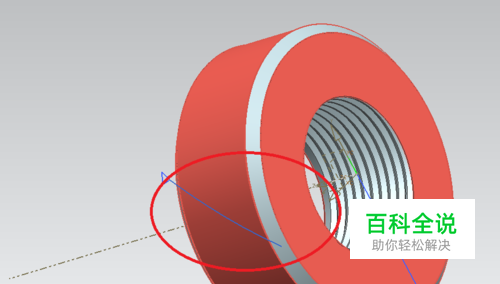

绘制一条紧贴滚花面的螺旋线这条螺旋线是用来做扫掠命令的路径
06

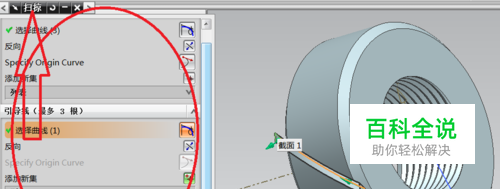

使用扫掠命令做出如图所示的扫掠零件
07

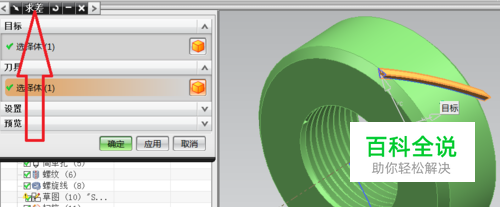

把调节螺母毛胚和刚才做的扫掠零件使用布尔操作中求差求差后毛胚表面生成一个细长的V型面（其实就是三角形的角在滚花表面沿螺旋线切出来的痕迹）
08

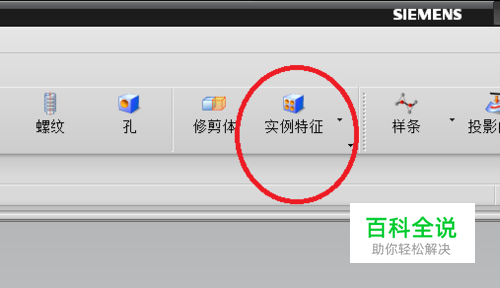

然后就是要把这个痕迹（V型面）阵列点击实例特征命令
09

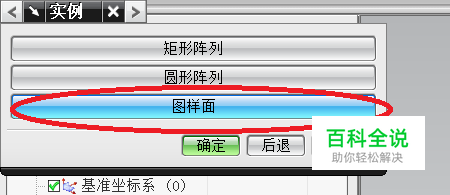

在弹出窗口中选择图样面
10

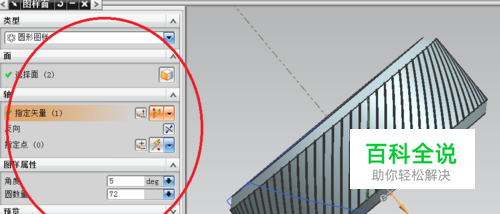

然后在弹出窗口中填好一系列信息可以看到小编填的数据面选中那个V型面它是有两个面组成的轴选择中心轴小编把角度设置的是5°，72个刚好是360° 完成后的效果如图所示这样就完成一半了
11

接下来就是重复上述步骤，只不过再做螺旋线时把方向改一下，原来是右旋，再做的时候改成左旋。
12

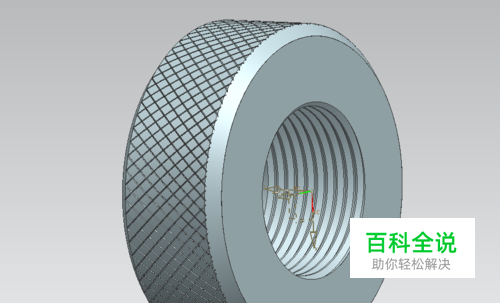

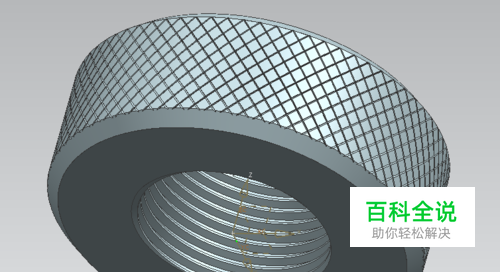

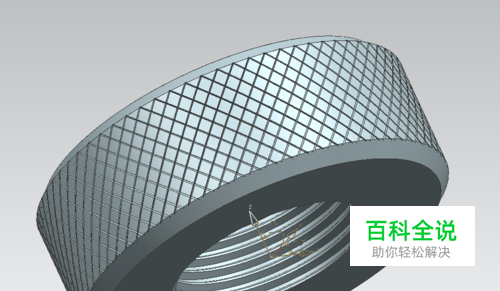

完成后的效果
13

希望对你有帮助有用的话请点赞啊亲！
