NI I/O Trace...

本文将介绍了NI I/O Trace软件的使用方法。NI I/O Trace是用于监视、记录和显示NI API调用的应用程序。通过NI I/O
Trace可快速定位和分析应用程序的NI API调用错误，确保仪器通信的正确。

NI I/O Trace

  • 01

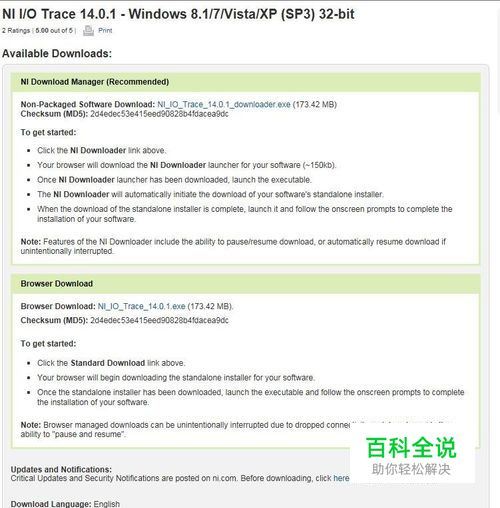

    到NI官网下载或者安装LabVIEW的时候同步安装。

  • 02

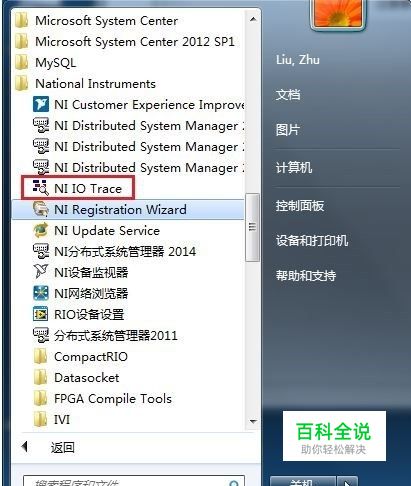

    在开始菜单NI I/O Trace打开应用软件。

  • 03

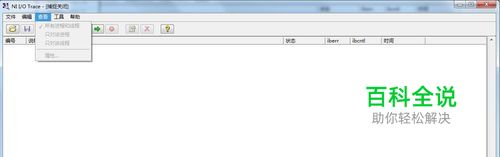

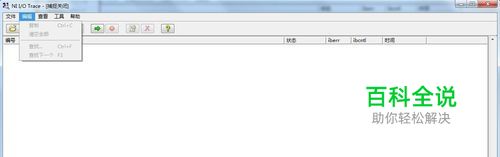

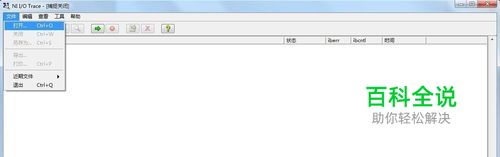

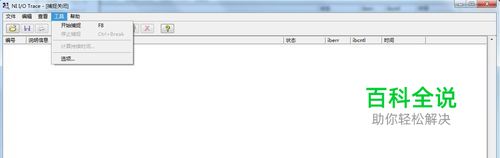

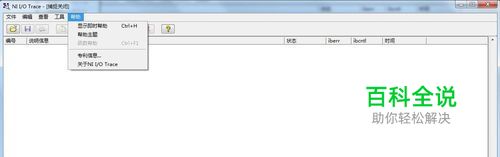

    NI I/O Trace包括菜单栏：文件，编辑，查看，工具，帮助。

  • 04

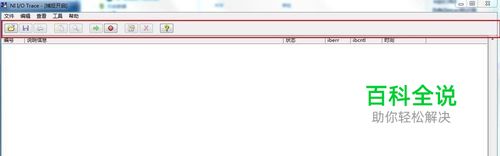

    NI I/O Trace包括工具栏：打开，保持，打印，复制，搜索，开始，停止，属性，情况全部，即时帮助。

数据采集卡跟踪

  • 01

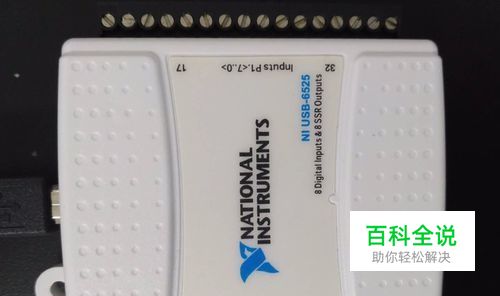

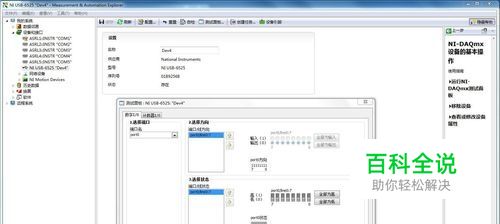

    打开MAX-选择USB6525采集卡-测试面板。

  • 02

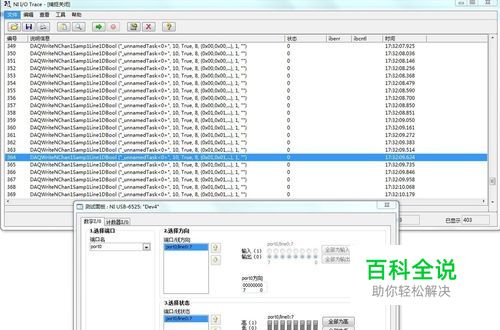

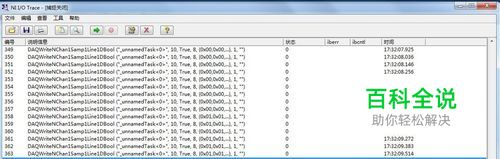

    当你执行数据采集过程，NI I/O Trace将记录编号、说明信息，状态、iberr、ibcntl，时间参数。

  • 03

    还可以采用右击鼠标查看：函数帮助、复制、查看所有进程和线程、查看本进程、查看本线程、属性...。

  • 04

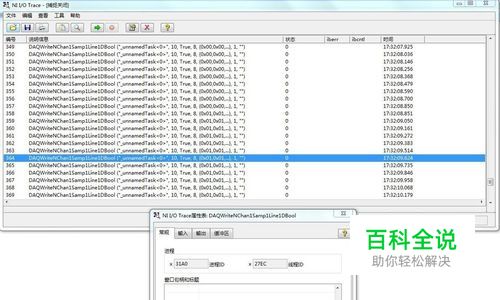

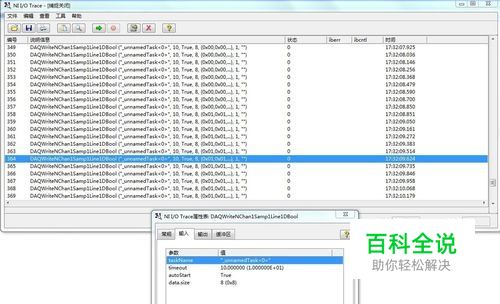

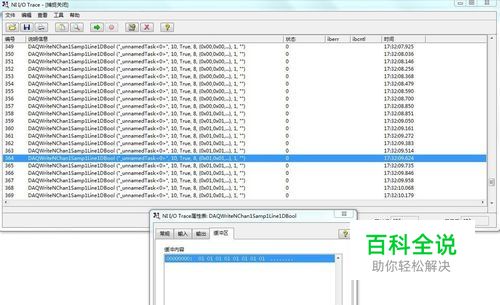

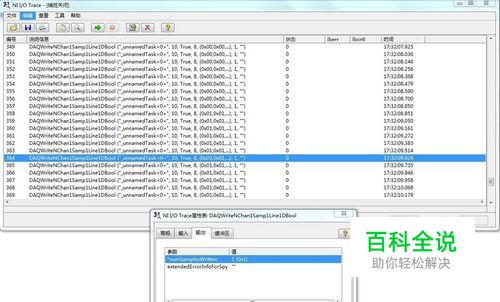

    如属性：常规、输入、输出和缓冲区。

  • 05

    同样执行LabVIEW程序的时候，NI I/O Trace也会进行相应的记录。

串口设备跟踪

  • 01

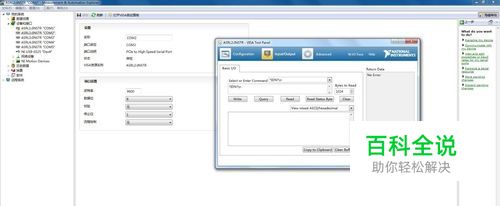

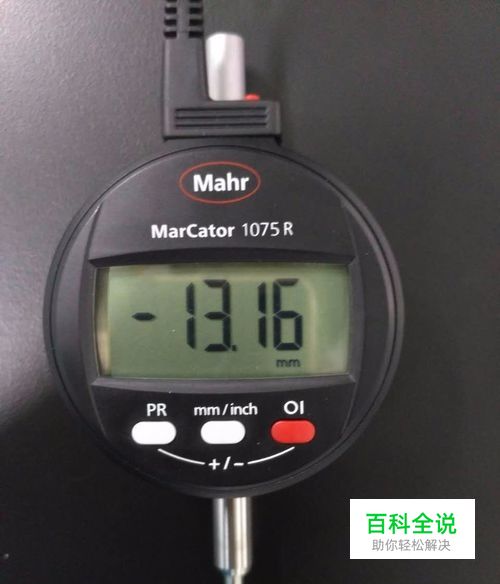

    打开MAX，选择COM2打开VISA测试面板，其中COM2连接Mahr（Marcator 1075R）高度仪。

  • 02

    当我们点击VISA Test Panel的Read按钮读取高度的时候，NI I/O Trace将检测到接收的数据。

GPIB设备跟踪

  • 01

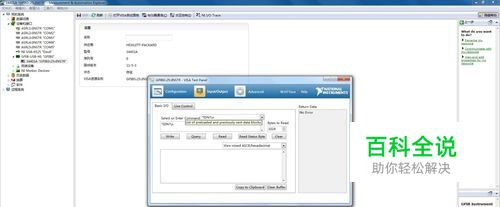

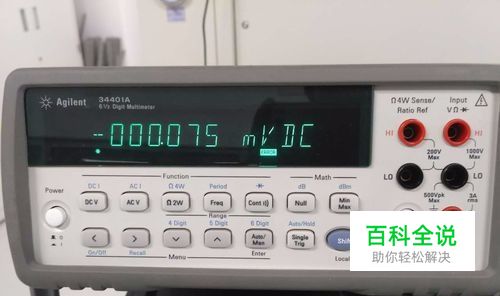

    打开MAX，选择GPIB打开VISA测试面板，其中GPIB连接安捷伦（34401）仪表。

  • 02

    当我们点击VISA Test Panel的Query按钮发送“*IDN?”，NI I/O Trace将检测发送和接收的数据。
