solidworks工程图如何1/4剖面
本教程：将教你如何在solidworks工程图中1/4剖切零件模型。装配体和零件模型在工程图中1/4剖切均可如法炮制。
操作方法
- 01

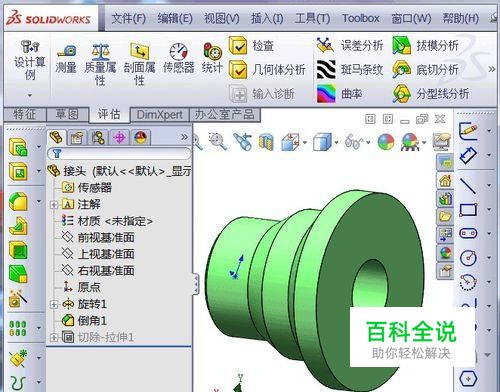

要想在solidworks工程图中1/4剖切零件，首先需要在零件模型中建立配置，这里模型已经建立好了，如图所示
- 02
在左侧点击“configuration Manager”，进入零件配置界面，如图所示
- 03
点击零件，右键选择“添加配置”，如图所示
- 04

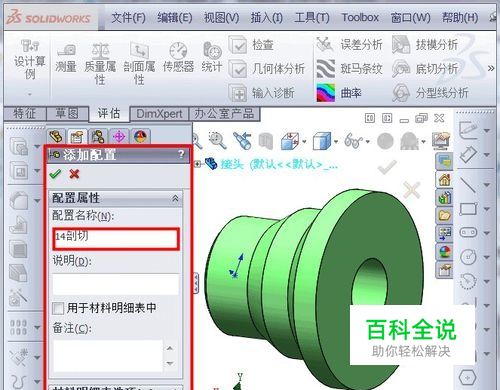

输入14剖切，确定，如图所示
- 05

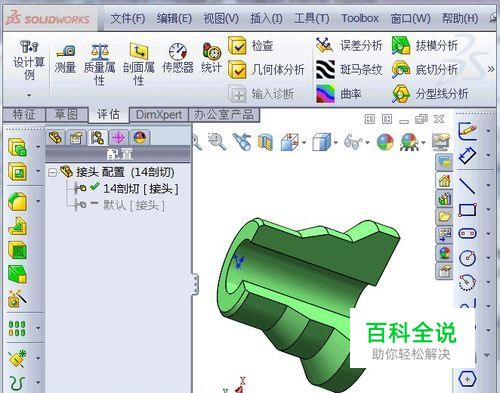

又选择面，将模型切除1/4，保存，如图所示
- 06

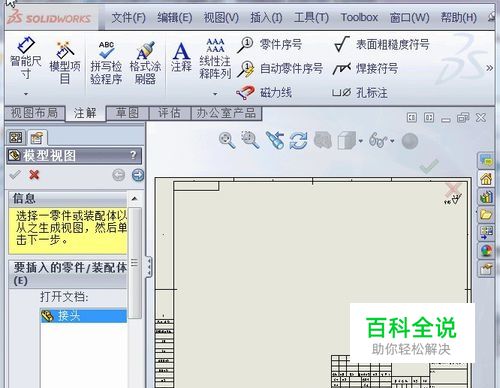

上面的模型配置已经设置好了，现在准备建立工程图，如图所示
- 07

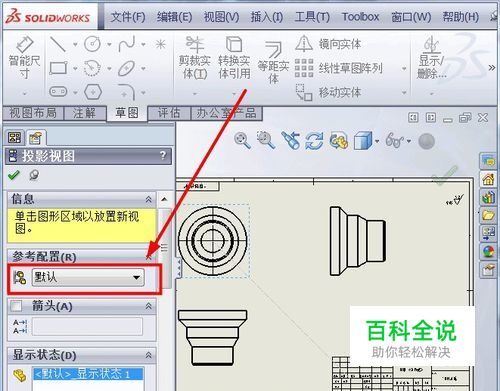

导入三视图的时候，一定要选择配置，我们这里是以默认配置为不剖，1/4配置为剖切，三视图选择默认配置，如图所示
- 08

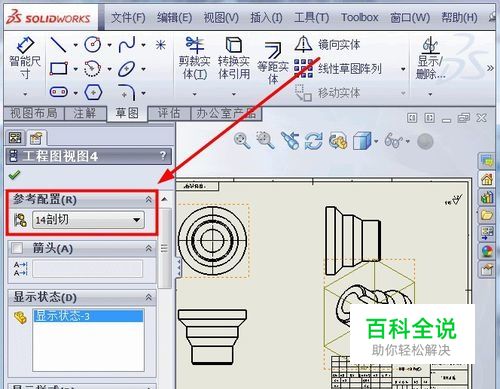

轴测图选择1/4配置，确定，如图所示
- 09

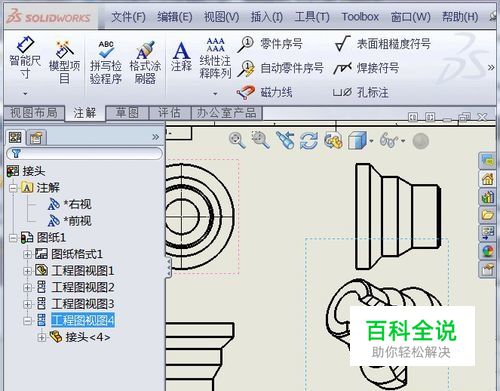

1/4剖切已经成功，如图所示
- 10

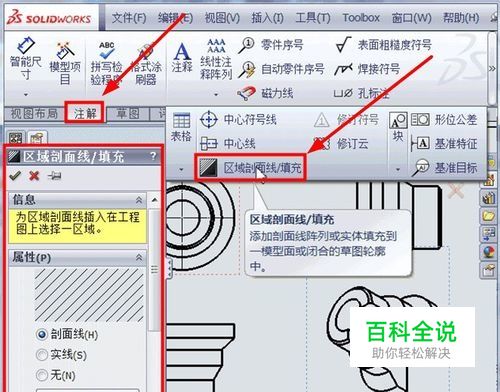

现在准备手动打剖面线，点击“注解”“区域剖面线/填充”，弹出对话框，选择剖切面，如图所示
- 11

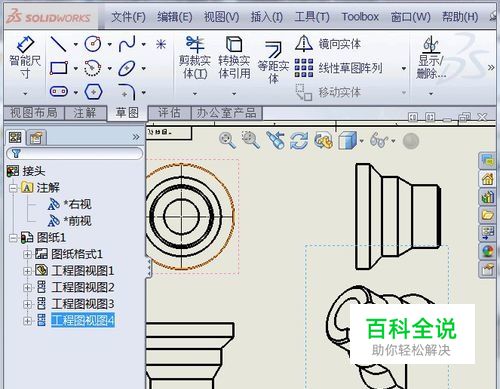

剖切面已经完成，如图所示
- 12

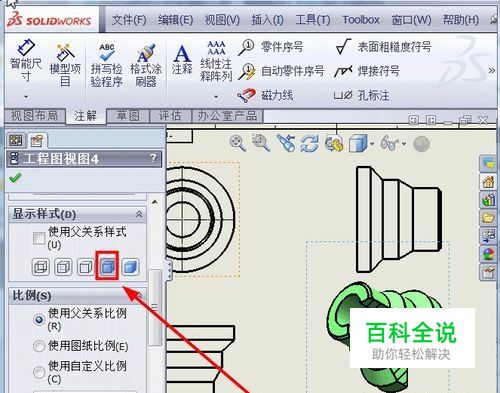

可以染色，将模型和剖面线染成这种颜色，如图所示。装配体和零件在工程图中1/4均可如法炮制。
