CAXA如何标注公差
本教程：将告诉你如何在CAXA软件里标注尺寸及尺寸公差。
操作方法
- 01

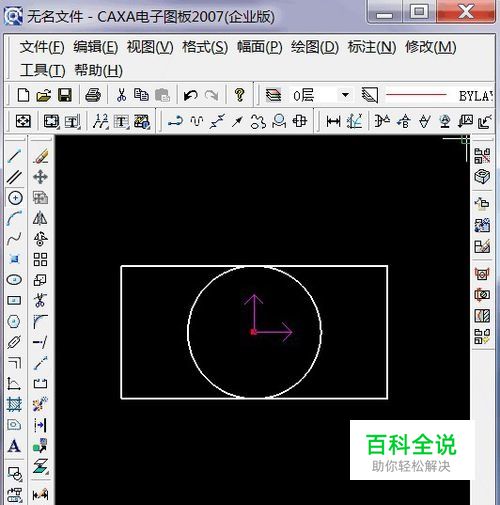

先打开CAXA软件，随便画一个图形（我这里画一个长方形和一个圆作为例子），如图所示
- 02
点击标注尺寸按钮，如图所示
- 03

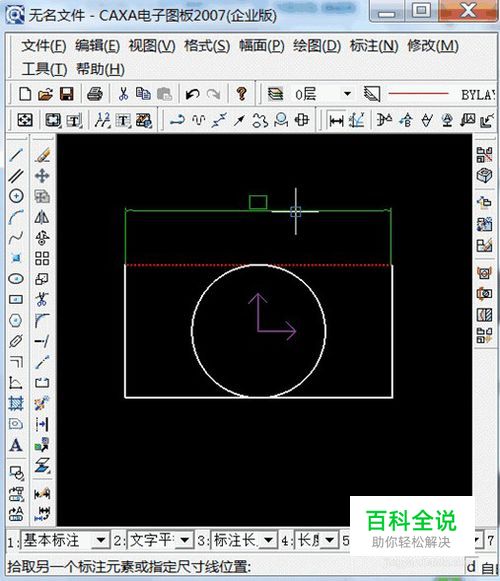

点击 你要标注的线条，如图所示
- 04

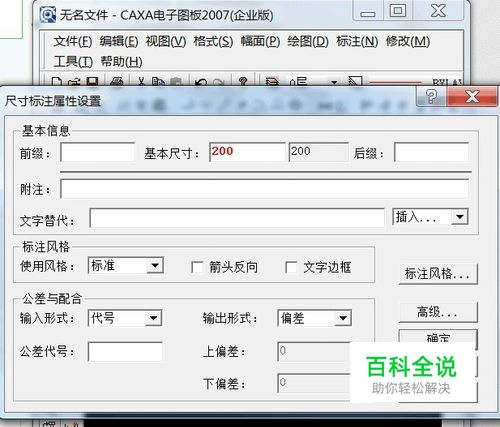

按住“Ctrl”键，点击鼠标右键，弹出对话框，如图所示
- 05

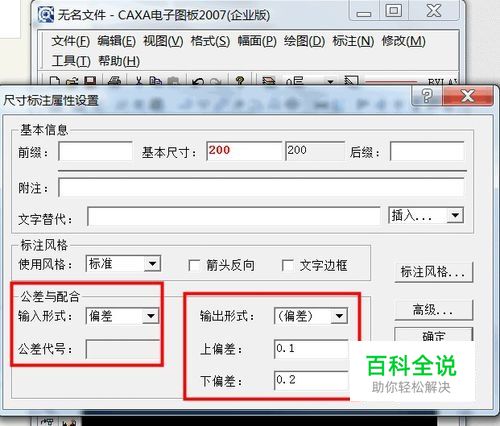

如果自己设定公差，就选择偏差，然后输入上偏差、下偏差。如图所示
- 06

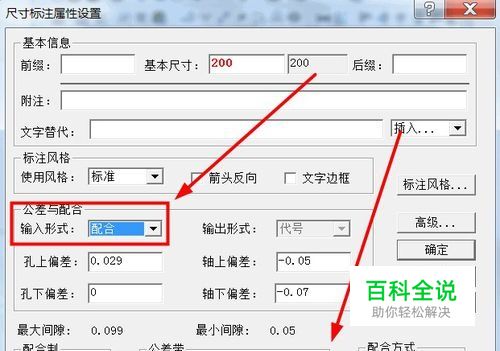

如果选择配合则选择轴公差带、孔公差带，如图所示
- 07

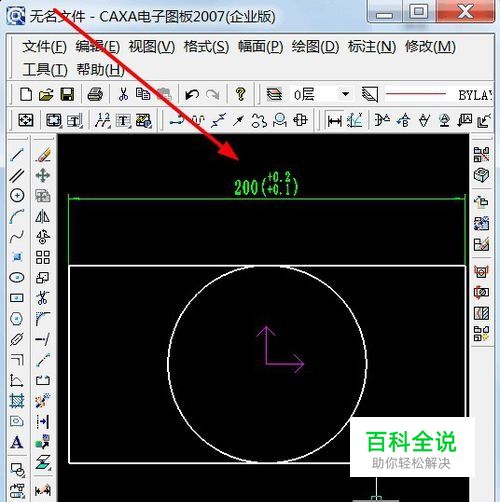

确定之后，公差就出现了，如图所示
- 08
标注圆也是一样的道理，标注完之后，如图所示
