wincc如何使用组态趋势（表格）窗口控件？

2024-04-11 12:58:47

wincc画面窗口中，可以通过添加组态趋势窗口或者表格窗口控件的方式，将过程变量的历史记录转化为曲线，更好的展现出来。小生和你一起学习如何使用wincc组态趋势窗口控件。

操作方法

01

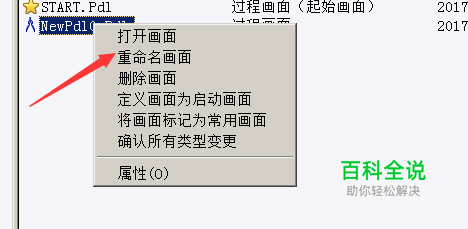

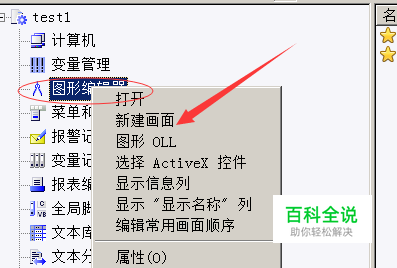

在你打开的项目中，右击图形管理器，点击“新建画面”，将新建画面重命名。PS：画面名字必须有系统化的命名。
02

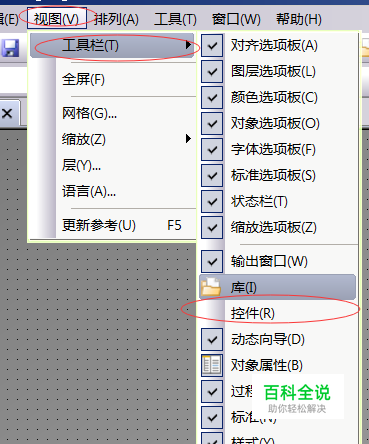

然后双击上图中的新建画面，在图形编辑器中，点击“视图-工具栏-控件”将控件添加至右侧工具栏中。
03

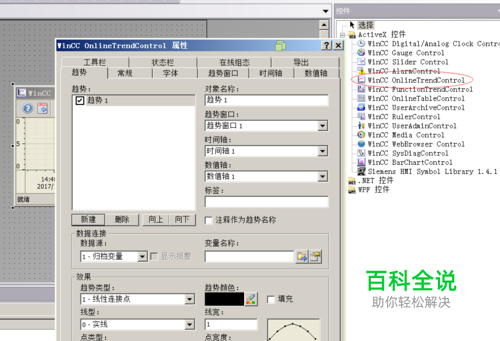

然后选择右侧快捷工具栏中“active控件-wincc onlinetrendcontrol”（曲线）。PS:onlinetablecontrol为表格。
04

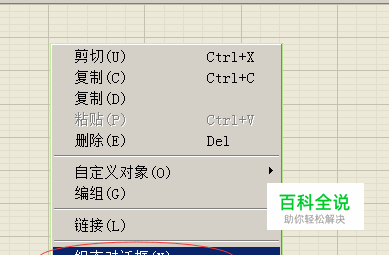

注意：上图中的属性窗口是自动弹出的，如果在设置过程中不小心关掉，可以通过右击控件，选择“组态对话框”打开属性窗口。
05

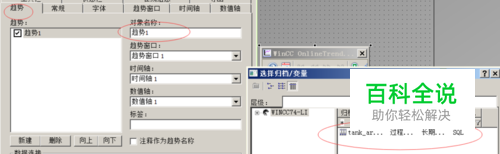

在属性框中“趋势”一栏中，变量名称点击图示位置，按照图示操作，在弹出的框中选择“变量”，进行归档。
06

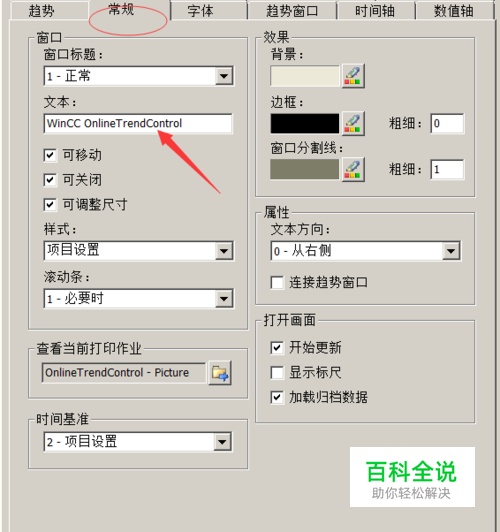

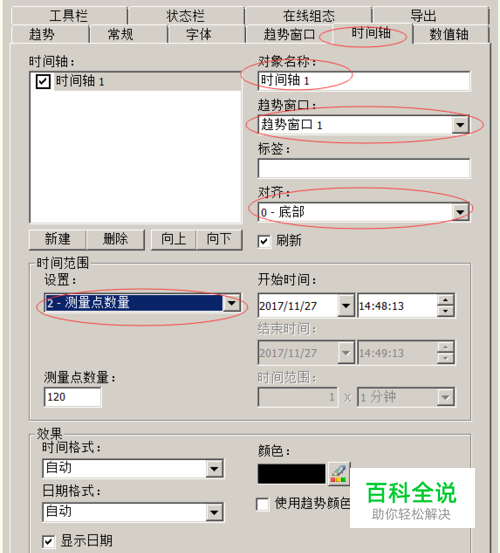

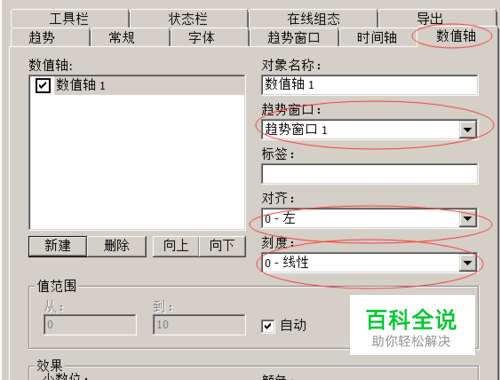

其他编辑类型：数值轴、时间轴、常规等编辑栏，在图示位置进行编辑即可。一般除名称外，保持默认即可。编辑完成之后，点击右下方的“确定”即可。
07

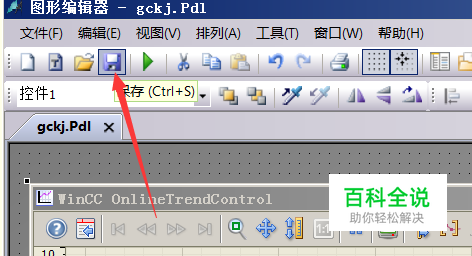

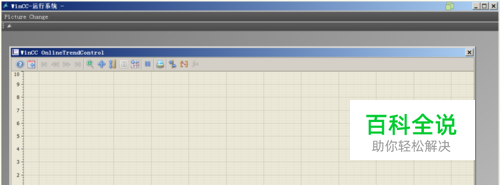

然后点击图示位置进行保存。或者使用快捷键“CTRL+s”进行保存，也可点击图中的运行按钮，运行该画面。
