配置路由器rip动态路由协议

2024-04-02 12:59:29

rip动态路由协议，适用于复杂的网络结构，通过rip动态路由协议，路由器通过rip协议，路路由器可以自动获得其他路由器的路由表，进而和其他的服务器或主机进行通讯。

操作方法

01

三台路由器2811，三台主机pc，直连线，交叉线，DCE串口线。配置如图所示的拓扑图。
02

配置r1端口：进入特权模式----进入与pc连接的端口fa0/0----no shutdown激活端口----配置端口地址192.168.1.1----exit，进入端口serial1/0----地址配置为192.168.4.1----配置时钟同步为64000。
03

以同样的方式配置路由器r2：与r1端口连接的地址为192.168.4.2，与路由器r3连接的地址为192.168.5.1，时钟同步为64000，与pc连接的端口地址192.168.2.3。如图
04

r3路由器配置：与路由去r2连接的端口地址为192.168.5.0，与pc连接的地址为192.168.3.3。
05

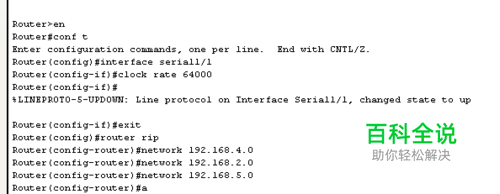

配置路由器的rip动态路由协议，r1：network 192.168.1.0 network 192.168.4.0，r2：network 192.168.2.0 network 192.168.4.0 network 192.168.5.0， r3：network 192.168.3.0 network 192.168.5.0
06

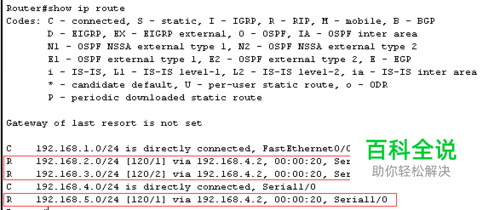

进去全局模式，用show ip route命令查看路由器路由表，如图，用红色框全的就是路由器通过学习得到的路由信息。
07

配置三台主机pc的ip地址和网关，pc5地址和网关为192.168.1.3和192.168.1.1，pc6的地址和网关为192.168.2.3和192.168.2.1，pc7地址和网关为192.168.3.3和192.168.3.1。
08

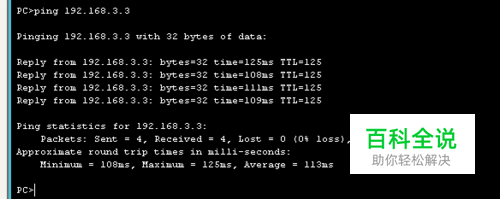

pc5 ping pc7 reply，如图，能ping通证明rip动态路由协议配置成功。并且配置的拓扑图成如图那样。
