广联达钢筋算量GGJ-怎么识别柱

识别框架柱

操作方法

  • 01

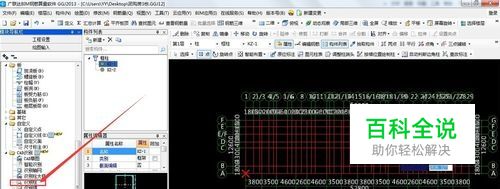

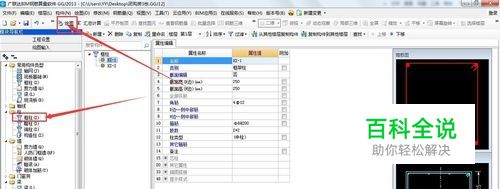

    建好轴网-点击”框住“-点击”绘图“-找到”CAD识别“,点击”识别柱“

  • 02

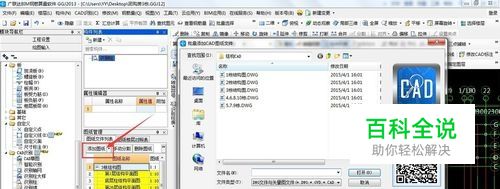

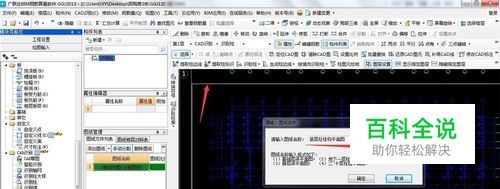

    点击”添加图纸“,选择需要添加的结构图,-点击”手动分割“,找到柱的图纸,框选,输入图纸名称

  • 03

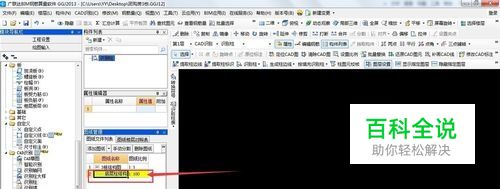

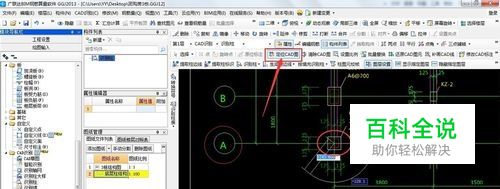

    点击分割出来的图纸,-点击”定位CAD图纸“-选择”A轴与1轴相交的点“,把它拉到建好的轴网”A轴与1轴相交的点“处,点左键确认。

  • 04

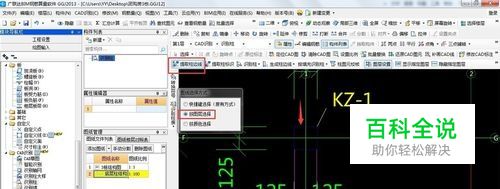

    点击”提取柱边线“,选择按图层选择,点击柱边线,检查所有柱是否都选中,选中的柱边线会变成蓝色的虚线,点右键确认提取。 点击”提取柱标识“,选择按图层选择,点击柱标识,检查所有柱标识是否都选中,选中的柱标识会变成蓝色的,点右键确认提取

  • 05

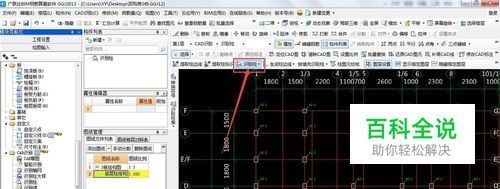

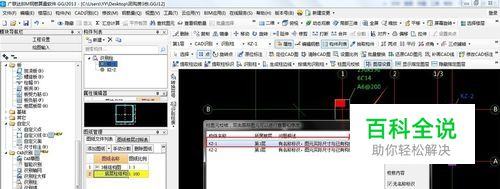

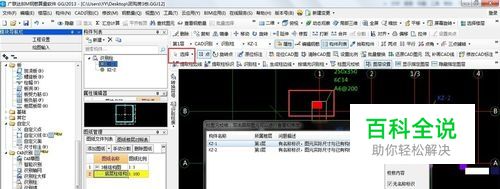

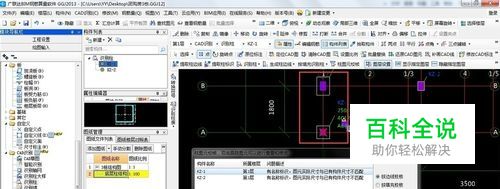

    点击”识别柱“后面的小三角,找到“自动识别柱”点击。 识别完成后,如果弹出”柱图元校核“,表示该柱需要修改。 双击图片框选的位置,追踪到错误的柱子,点击”选择“,选中该柱,看CAD图,该柱子的形状,修改。

  • 06

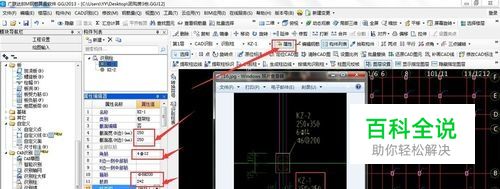

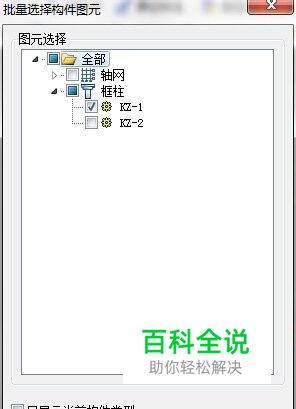

    修改柱的钢筋,点击”选择“ -按”F3"-”选择KZ1“-点击”属性“,查看CAD图纸KZ1的钢筋属性,修改KZ1的截面B边H边,角筋,箍筋,肢数,-按”ESC“ (KZ2柱钢筋的修改步骤同上) 注:输入钢筋等级的符号,一级钢筋用A,二级钢筋B,三级钢筋C,例如箍筋Ф6@200,则输入:A6@200

  • 07

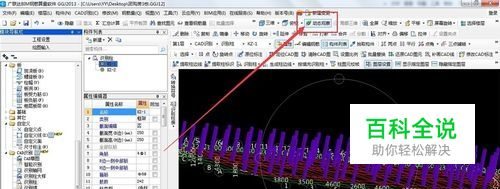

    完成,点击“动态观察“移动鼠标,查看柱的三维。
