利用UG实现装配图形：[1]
一般画图形的时候，都是一个一个部件分别话，这样比较简单且效率更高，最后再将画好的零件组装起来。小编就简单介绍一下如何组装装配图。
操作方法
- 01

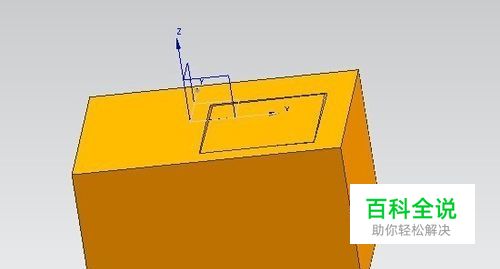

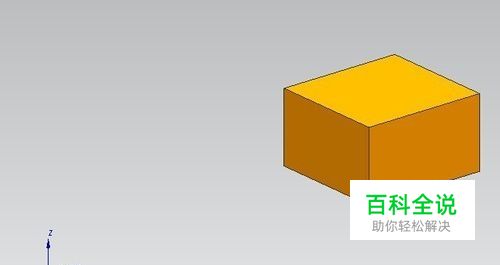

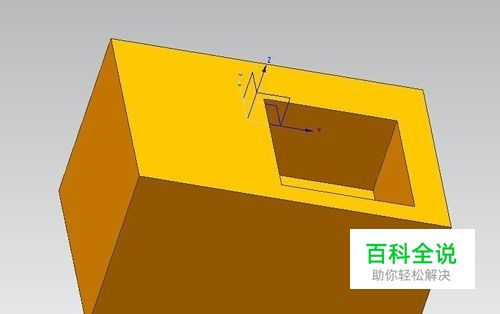

小编简单举一个例子，如图所示，现在有两个图形，model1是带有一个凹槽的平台，model2是长方体小块。两张图是分别画出来的，现在我们来把他们装配起来。
- 02

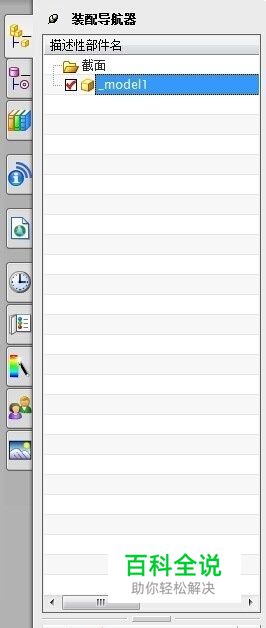

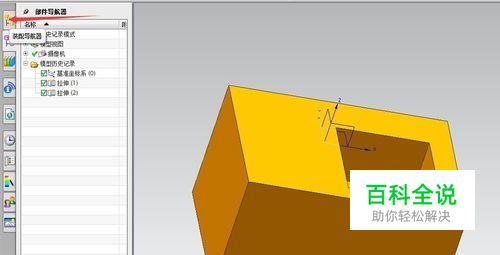

首先就在model1中点击装配导航器，进入装配界面。
- 03

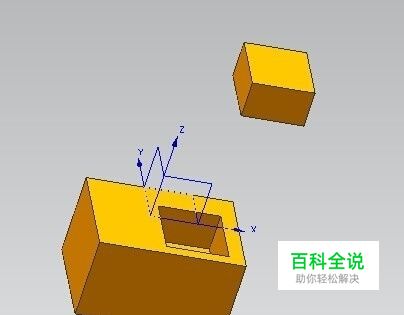

点击下方的添加组件按键，准备添加model2。
- 04

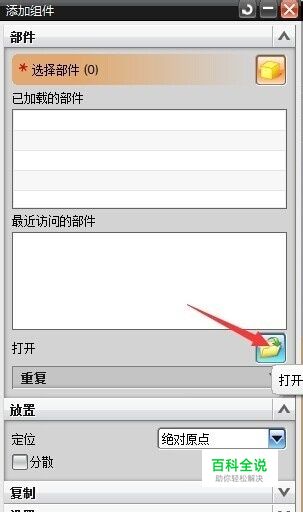

在添加组件编辑页面中，打开选择model2，确认。
- 05

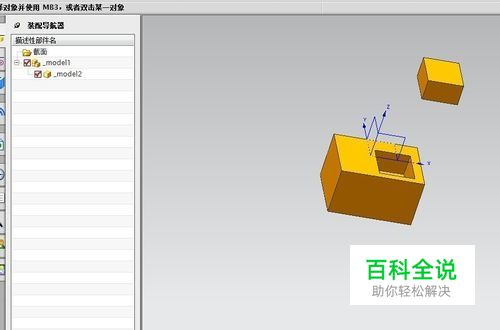

添加后图形如图所示，选择移动组件按键。
- 06

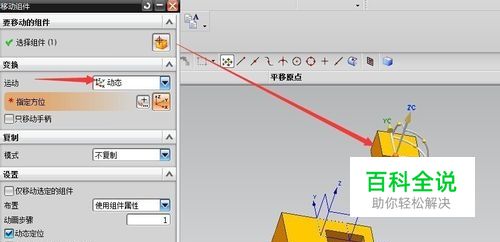

在移动组件编辑界面中，组件选择model2，运动选择动态，选中制定方位时，可以看到model2上出现一个移动坐标系。
- 07

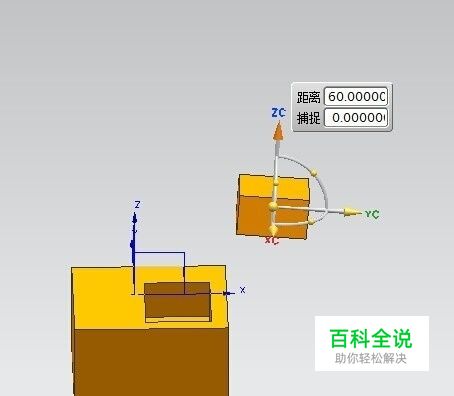

选取相应的按键即可来回移动、旋转model2。选择相应的方向可以在相应的方向上移动，选择曲线上面的点可以旋转角度。
- 08
适当移动以后，可以将model2放进model1中的槽位中。但是我们发现吻合的不是很好，这就需要其余的功能了，小编这里主要介绍了自由移动，非常的方便快捷，下一篇经验再讲如何结合使用使装配图装配的更好。
