CAD如何添加打印样式、打印线型

2024-04-05 02:18:06

在使用CAD绘图时，我们需要使用不同的线型来绘制，当我们绘制好图形以后就需要打印输出，在打印输出时就需要打印样式，下面我们就来看看在CAD中是如何添加样式和打印线型的吧。

一、添加打印样式

01

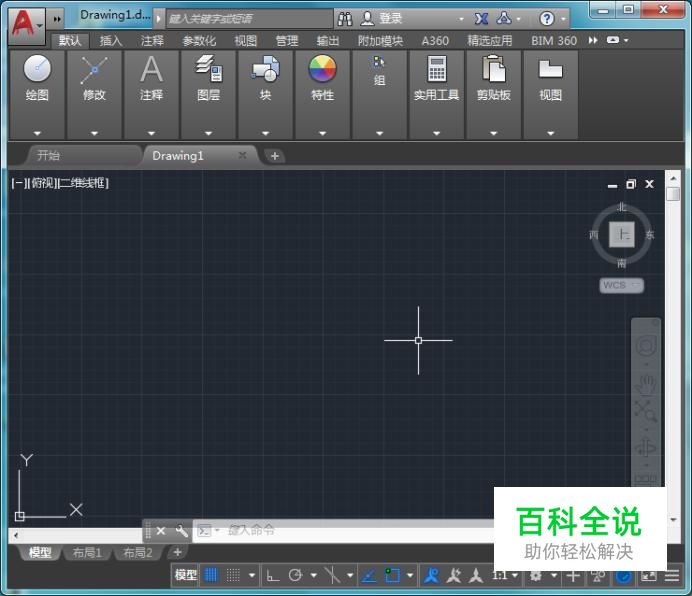

我们双击CAD的快捷图标，将CAD这款软件打开，如图所示：
02

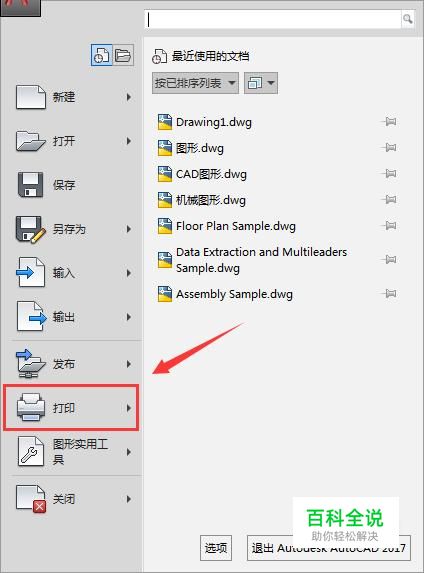

打开CAD之后在开始里找到打印选项，如图所示：
03

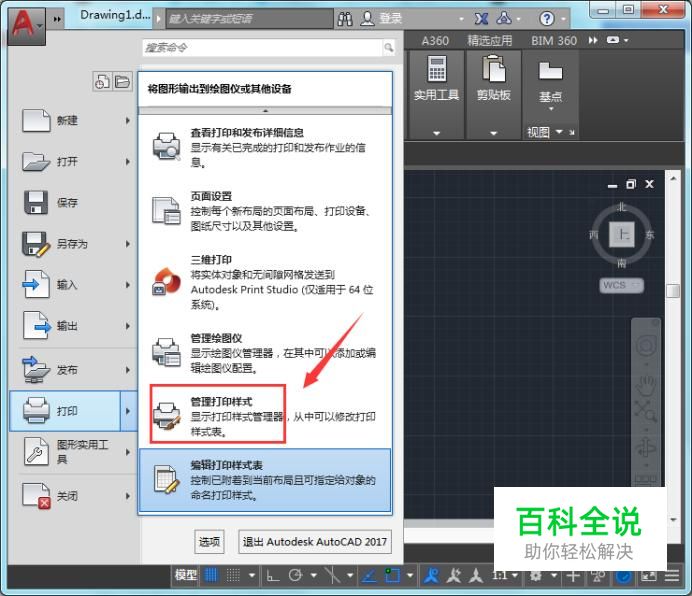

点击打印选项在其子级菜单里找到管理打印样式选项，如图所示：
04

点击管理打印样式选项，在弹出的对话框内选择需要的打印样式，我们就可以将其添加进来了，如图所示：

二、添加打印线型

01

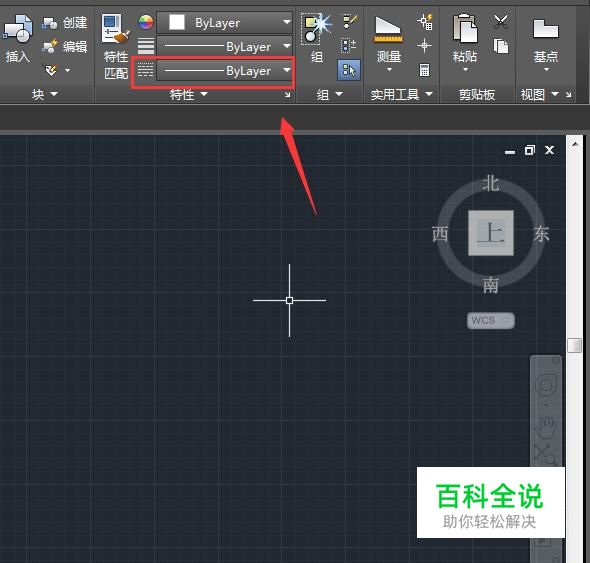

再在CAD的操作界面内找到特性里的线型选项，如图所示：
02

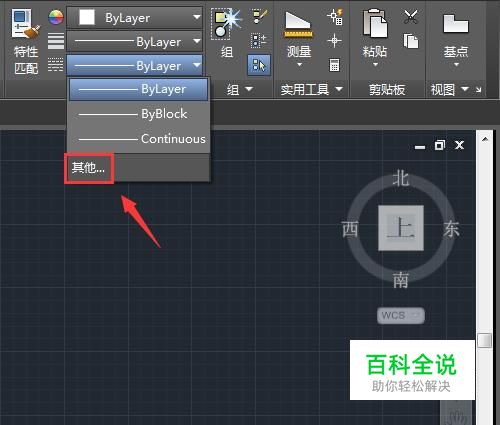

点击线型选项在其下拉菜单里找到其他选项，如图所示：
03

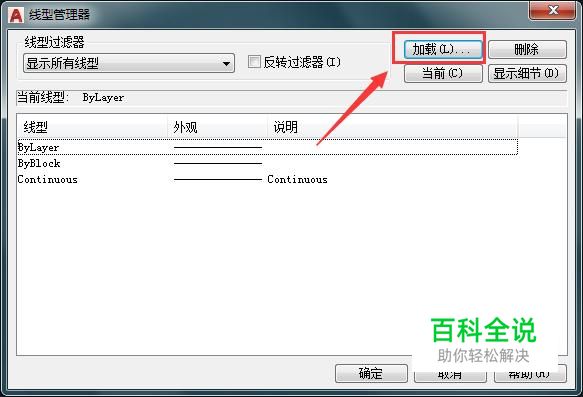

点击其他选项在弹出的对话框内我们找到加载选项，如图所示：
04

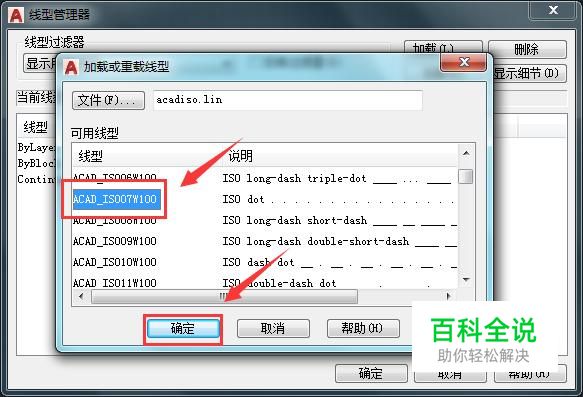

点击加载选项在弹出的对话框内选择我们需要使用的线型，然后依次点击确定我们就将该线型加载进来了，如图所示：
