PCB快速掌握：[4]为pcb添加logo

为自己设计的pcb添加logo。

操作方法

  • 01

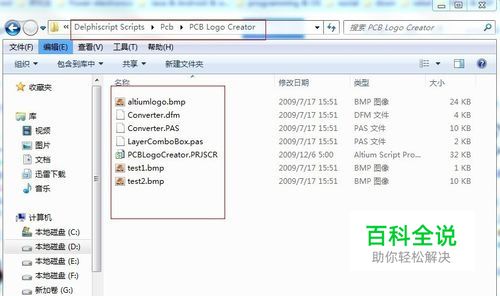

    打开Altium designer安装路径，检查安装路径下是否有PCB logo Creator，“Altium Designer\Examples\Scripts\Delphiscript Scripts\Pcb\PCB Logo Creato”，如有则可，如没有，需要网上下载该文件夹，可到官网上下载。

  • 02

    准备好一张图片，用来作为logo，图片不要太大，不然时间会很长。

  • 03

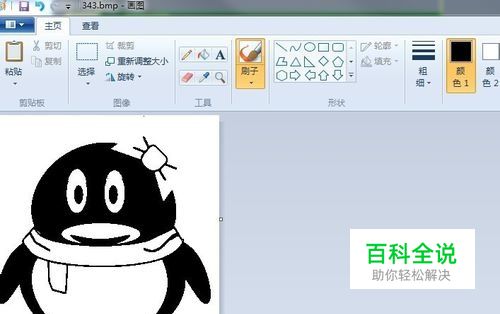

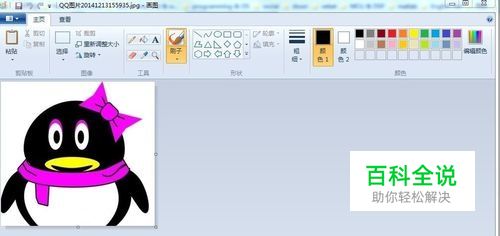

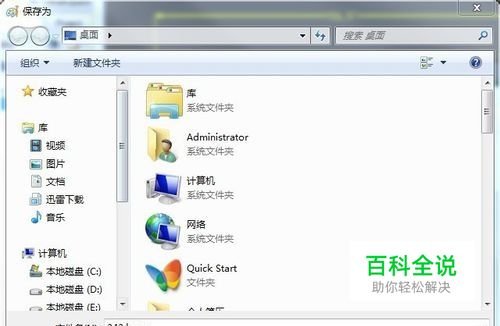

    使用系统自带的画图工具将其打开，并另存问“单色bmp”格式，如图所示

  • 04

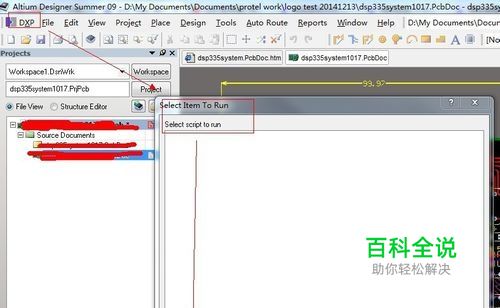

    打开Altium Designer，点击左上角DXP---Run Script

  • 05

    点击Browse，按照第一步的路径找到pcb logo creator

  • 06

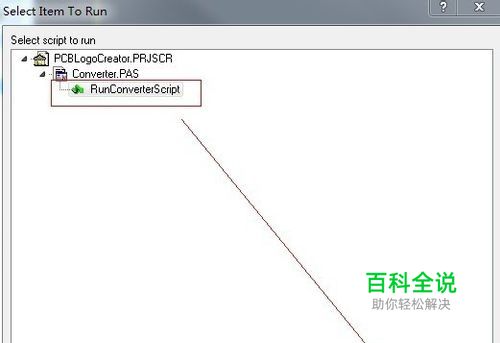

    选择RunConverterScript，点击OK

  • 07

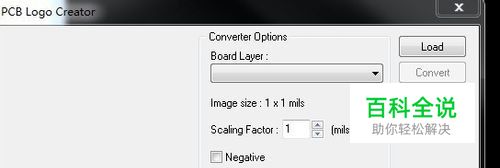

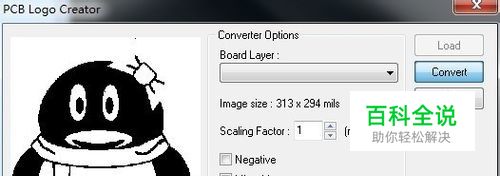

    点击load，载入之前保存的logo图片，可以根据需要选择各参数，然后选择convert，使其开始转换，根据滚动条显示转换需要的时间。

  • 08

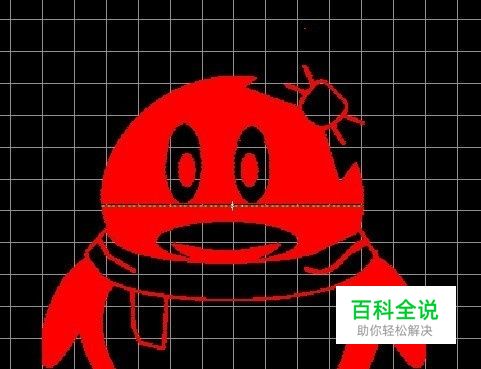

    转换完成后，该logo就被放到了pcb中了，可以看看效果了。
