REVIT绘制迹线屋顶-基础篇 REVIT如何绘制屋顶

BIM软件REVIT初学者,对于如何绘制屋顶想必一筹莫展,下面小编带你征服它!
熟练使用迹线屋顶可以绘制出大多数的简单屋面,你值得拥有。

操作方法

  • 01

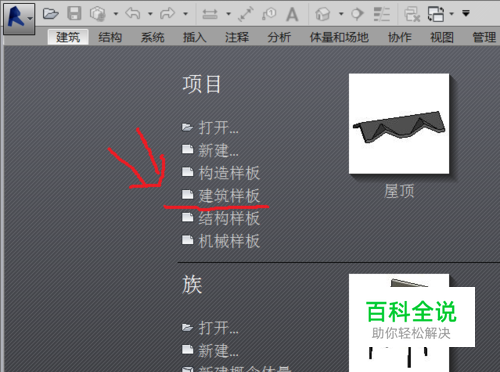

    打开REVIT2014, 单击建筑样板。 不会安装的小伙伴可以看我另一篇经验,可以私信我拿安装包。

  • 02

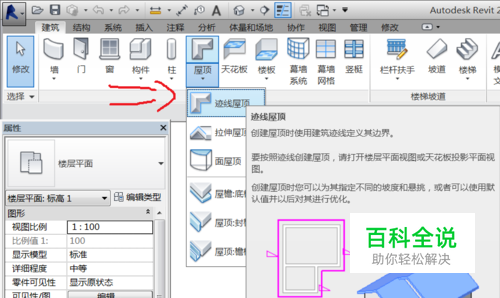

    选择 建筑--》屋顶--》迹线屋顶,单击确定。

  • 03

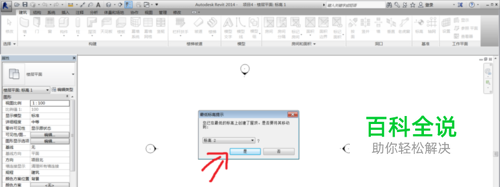

    在弹出的 最低标高提示中选择你要 建立屋顶的标高位置,单击是。

  • 04

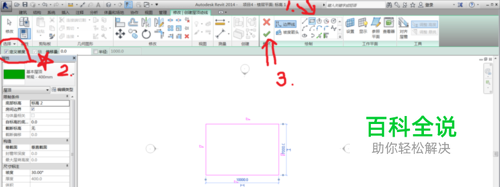

    选中 边界线--》矩形边框,绘制图示的10000*7000的矩形屋面,注意星号处坡度选项是勾上的(默认),最后 单击边界线旁对号。

  • 05

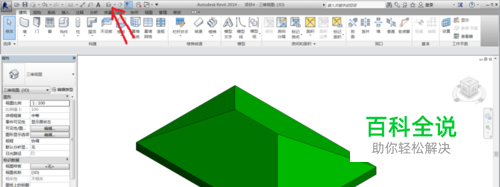

    单击顶部 三维视图按钮,在下方选择 视觉样式为着色,绘制完成。

  • 06

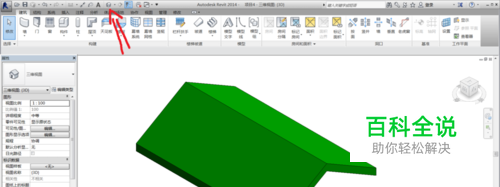

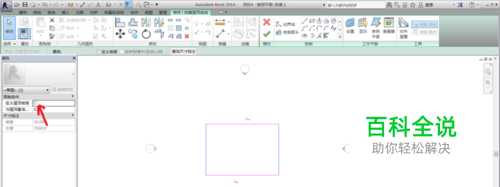

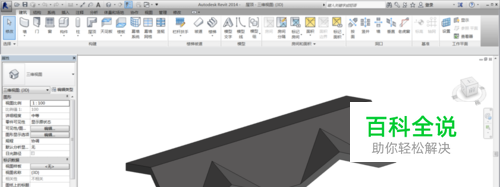

    若在第四步时,将左右两侧边线选中,在右方属性栏中将坡度勾选去除,再重复第五步后,得到双坡屋面。
