cad如何画圆点

在用cad画钢筋图时,画点筋时需要画出一个圆点来代表点筋,但是怎么样画圆点才是最快捷的呢?下面我们来分步说明。

操作方法

  • 01

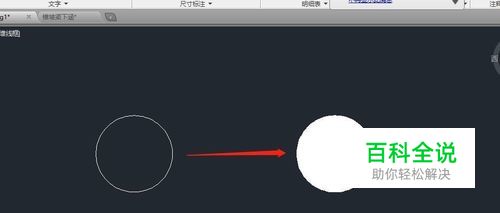

    第一种方法:画圆然后填充,如下图。

  • 02

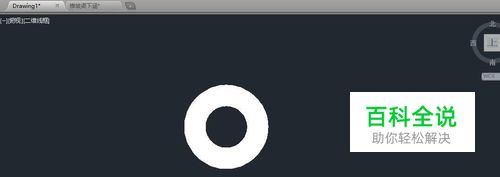

    第二种方法:利用do命令。首先要知道do命令是用来画圆环的,如下图,输入do命令,我们设置圆环内、外径然后画出圆环。

  • 03

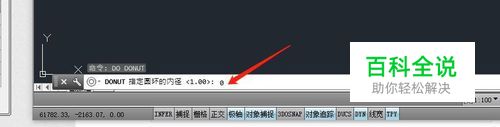

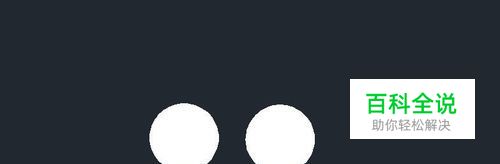

    我们发现圆环内外径之间是“填充”的,不是我们现象的两个圆圈套在一起,那么我们可以将圆环的内径设置为0,外径随意给出,画出一个圆点。

  • 04

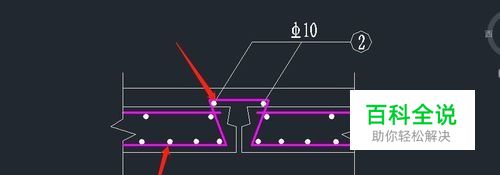

    然后利用缩放命令将画出的圆点缩放至我们所需要的大小,插入相应的钢筋图中,如下图。

  • 05

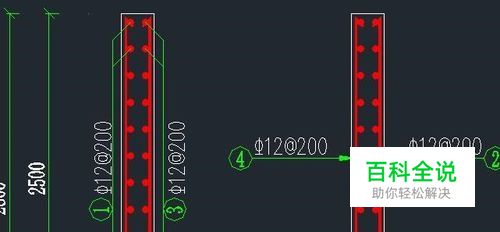

    第三中方法就是专门针对画点筋的情况,利用专门软件,可以直接生成,如下图。

(0)
