电流模式PWM电源控制IC茂捷M5358兼容OB2358
M5358是茂捷最新研发的拥有高集成度的电流模式PWM控制IC，内置高压MOS，广泛应用于高性能、低待机功耗、低成本离线式AC/DC反激式拓扑结构，推荐应用于功率27W以内的各种变换器。
操作方法
- 01
M5358还提供了完善的保护功能及自恢复功能，包括逐周期电流限制(OCP)/过载保护(OLP)/VDD电压嵌位和低电压锁定(UVLO)。电路具有抖频功能及软开关技术，保证了优秀的EMI性能，消除了低于20kHz的音频噪声。
- 02
特点开关软启动可降低MOSFET的VDS压力改善EMI的频率抖动技术极低启动电流和工作电流改善效率和待机功率最小化的扩展burst模式消除音频噪声50KHZ开关频率完善的各种保护以及自恢复功能逐周期电流限流芯片供电欠压保护自动重启功能采用DIP-8 封装
- 03
应用离线式AV-DC反激变换器手机充电器，上网本充电器笔记本适配器，机顶盒电源各种开放式开关电源
- 04

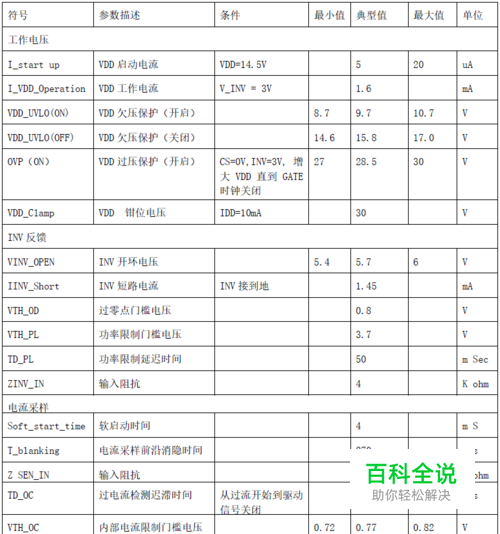

电气参数
- 05

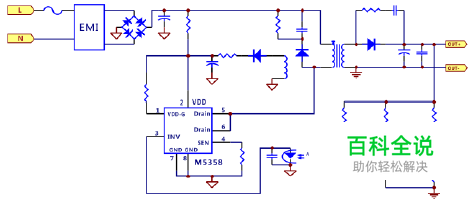

电路图
