Cad三维绘图如何拉伸
Cad主要用于绘制平面图。不过它也配置了三维绘图的功能。也许比不上像ProE，UG这些专业的三维软件。但是还是可以做一个基本的了解，所谓技多不压身嘛。说白了，三维图也是从二维图通过拉伸、扫描等方式得到的。下面介绍一下三维作图中最基本的拉伸。
操作方法
- 01
要绘制三维图，建议将“视图”选项卡添加到软件上。方便进行视图之间的切换。
- 02

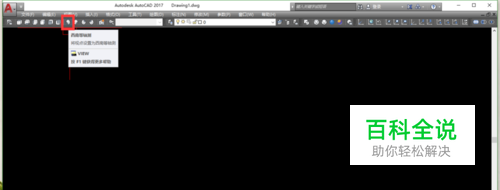

选择“视图”选项卡中的“西南等轴测”。当然，这不是必须的，可以选择其它的等轴测，不影响。
- 03

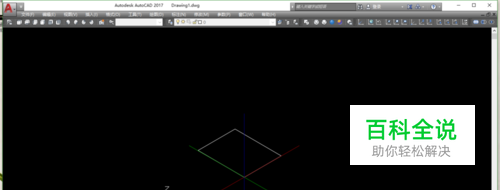

切换到西南等轴测之后，坐标系图标和鼠标图标都会发生变化。这个时候我们在图中绘制一个矩形。
- 04

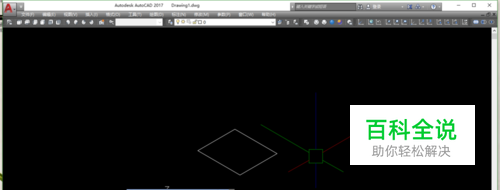

矩形绘制完成之后，就可以进行拉伸了。命令行输入“EXT”-“空格”，框选画好的矩形，回车。
- 05
这个时候，命令行会提示输入拉伸的高度。这里输入“300”，之后回车。绘制完成的三维实体，在这种视觉看起来，并不明显。为看得明显些，可以转换视觉样式。
- 06

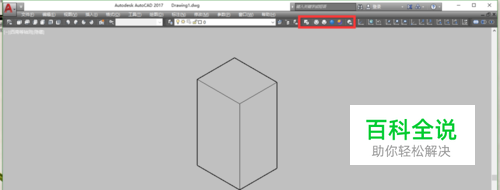

在“视觉样式”选项卡中选择其它的视觉样式。这个时候绘制完成的三维实体就比较直观了
- 07

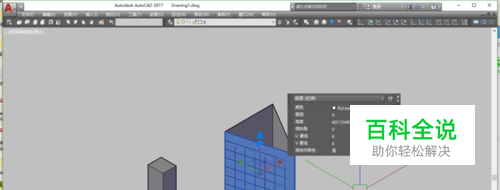

注意，要进行拉伸为三维实体的前提是：平面图应为面域或者是封闭的多段线。如果不是的话，拉伸之后会成为曲面
