思科路由器设备的静态路由如何配置
思科路由器设备的静态路由如何配置。
操作方法
- 01

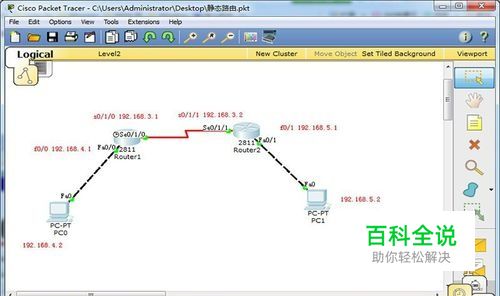

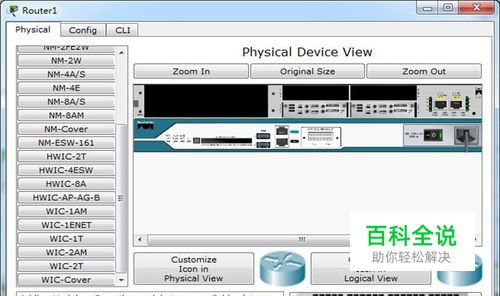

将电脑及路由器用线连接好，提示路由器之间需要添加模块。先关闭开关再添加wic-2t模块后开启开关。
- 02

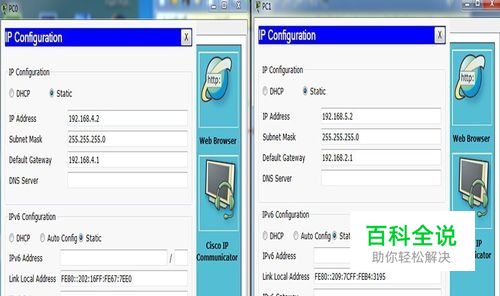

先给两台pc配置静态地址。pc0的地址为192.168.4.2，pc1的地址为192.168.5.2.
- 03

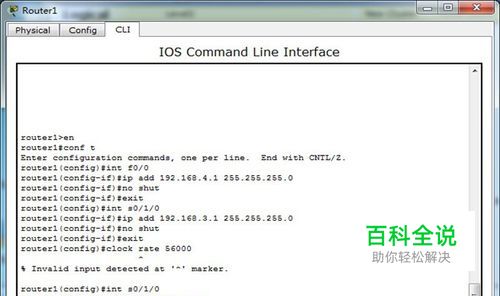

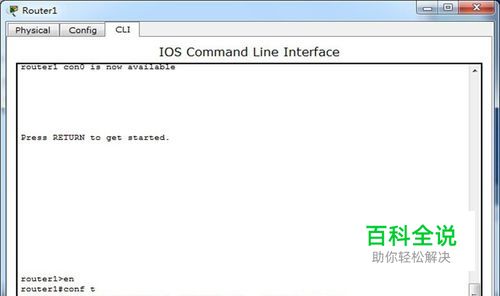

配置路由器1的两个端口地址。分别将f0/0地址为192.168.4.1，s0/1/0地址为192.168.3.1配置时钟速率为56000.
- 04

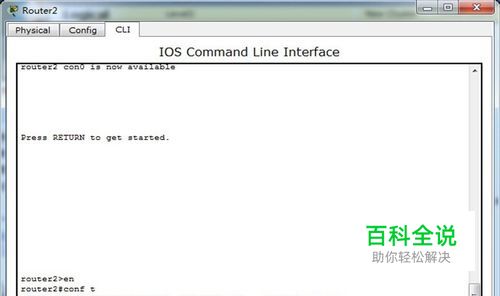

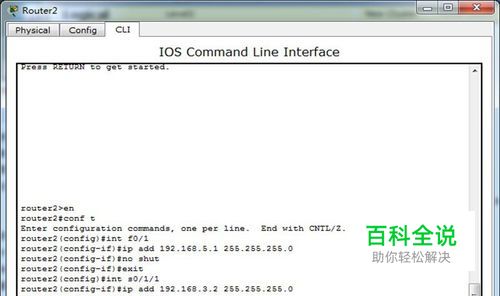

配置路由器2的两歌端口地址。分别将f0/1地址为192.168.5.1，s0/1/1地址为192.168.3.2。
- 05
重点：把静态路由协议添加到路由表中，路由器1添加对方的网段以及下一跳，保证连接畅通。路由器1在全局模式下配置静态路由协议：ip route 192.168.5.0 255.255.255.0 192.168.3.2
- 06
重点：把静态路由协议添加到路由表中，路由器2添加对方的网段以及下一跳，保证连接畅通。路由器2在全局模式下配置静态路由协议：ip route 192.168.4.0 255.255.255.0 192.168.3.1
- 07

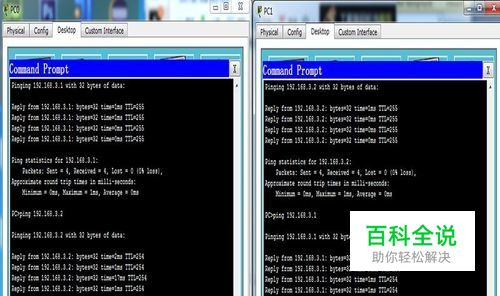

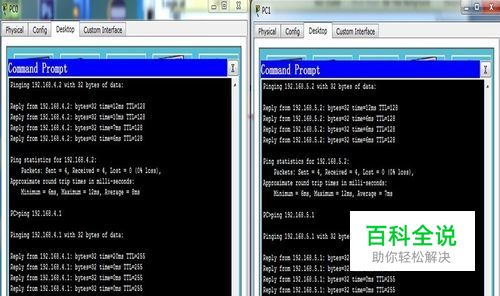

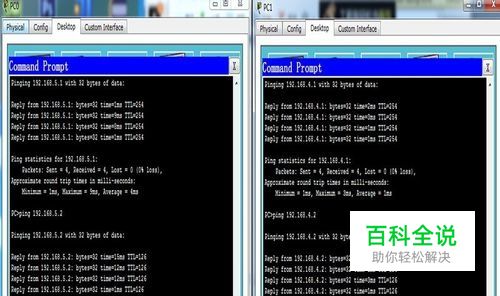

测试pc0的连通情况，分别ping自己、路由器1端口、路由器2端口、pc1。测试pc1的连通情况，分别ping自己、路由器1端口、路由器2端口、pc0。
- 08

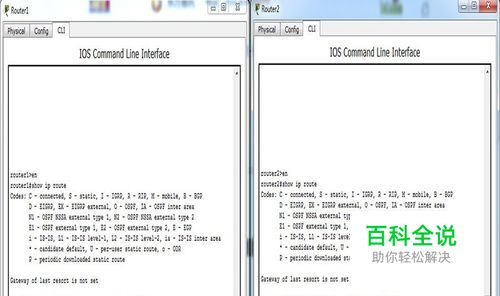

查看路由器1以及路由器2的路由表，在特权模式下输入命令：show ip route。大写S代表静态路由协议。
