制作最简单的手机电池座充(没有充电指示)

好多手机买的时候会送一块电池不过现在很少送电池的座充,其实用一些很简单的元件就可以给电池充电。

操作方法

  • 01

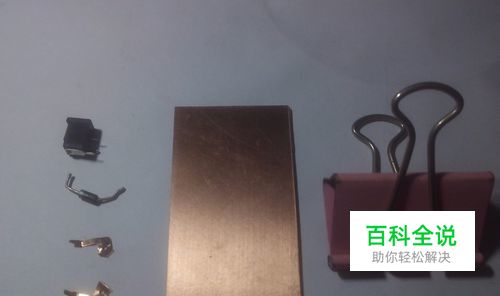

    这是我用的材料其中就有一个元件就是一个普通二极管。

  • 02

    把两个铜片焊接到电路板上,再把电路板上划开不要让两个铜片之间短路。两个铜片是用来接触电池的正负极的。所以在焊接的时候要注意和电池的触点间距要对应。

  • 03

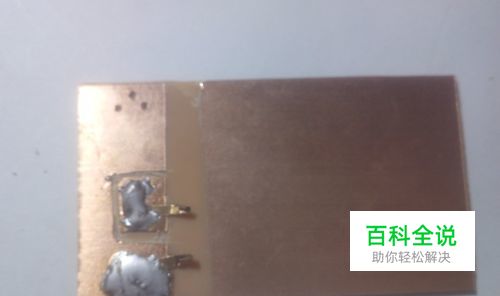

    在电路板上钻孔用于焊接电源座。

  • 04

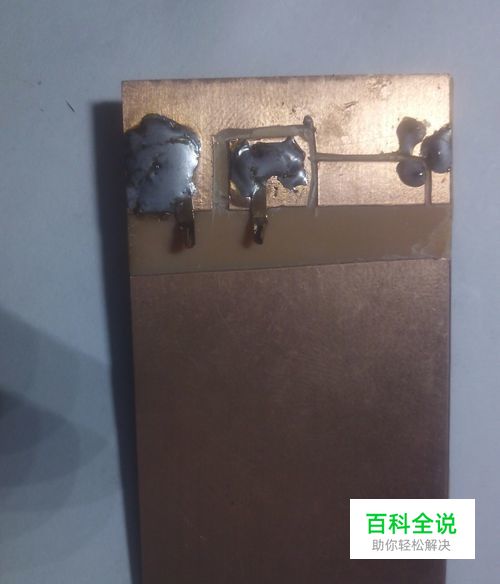

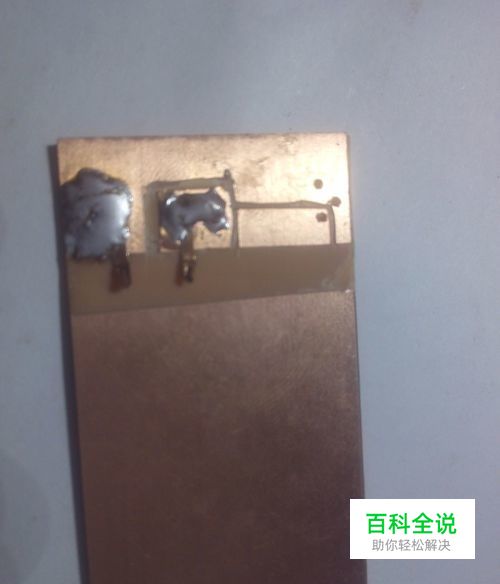

    把电路板上电源座的正负极的电路划开防止短路。电源的负极和电池负极的电路板要相通。

  • 05

    把3.5的电源座焊接到电路板上。

  • 06

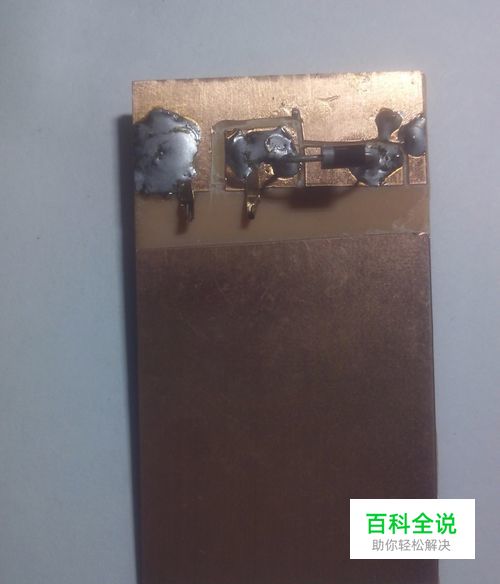

    在电源座的正极和电池正极之间串联个二极管,注意二极管的极性,因为二极管的电压降一般为0.7V左右所以5V的电流过二极管后就大约为4.3V就可以给手机电池充电了。

  • 07

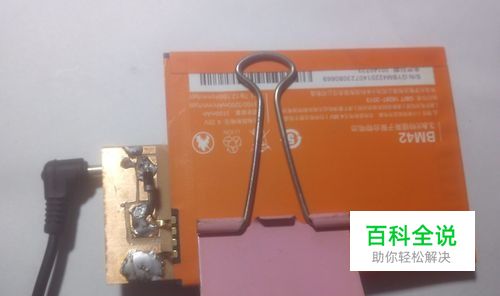

    这是把电池放上去充电的效果,注意给电池充电的时候电池的正负极一定不要搞反了,夹子是为了固定电池的。如果充电时二极管有点发热就说明电池在充电了。
