CAD怎么计算面积和周长【百科全说】

在绘制CAd图形中，我们有时候会遇到一些不知道尺寸，或者不知道大小的图形，而在标注中我们不仅要标出长宽厚度等尺寸，有时候还要显示面积周长等，那么CAD里面的面积和周长是怎么计算的呢，这里我们来看一下具体方法。

操作方法

01

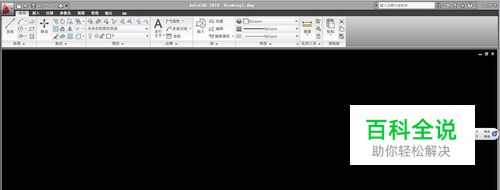

首先打开我们常用的ＣＡＤ软件，我这里是用的ＣＡＤ２０１０，大家可能和我的版本不一样，但是版本不同操作步骤和关键方法基本是一样的。
02

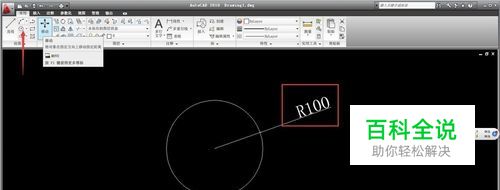

选择常用工具下的圆，选择任意一种方法，画出一个半径为100（CAD中默认单位mm）的圆心，如图所示，通过标注我们看到它的半径是100，这里我们需要来计算圆的面积，在没有计算器的情况下。
03

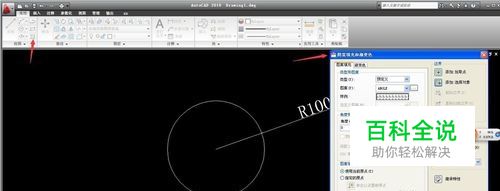

一般来说CAD中计算面积周长的部分应该是密闭，要创建成为面域或者填充，填充是比较常用的方法，我们选择常用工具下的填充，出来一个图案填充和渐变色的一个菜单窗口。如图所示。
04

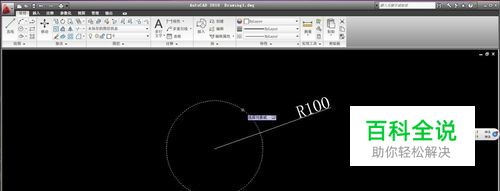

通过这个菜单我们可以选择填充的图案，疏密，效果等等，这里暂时不做详解，我们就默认软件的选项。选择右边处的添加选择对象，选中我们的圆，回车键。（圆变为虚线视为选中了）
05

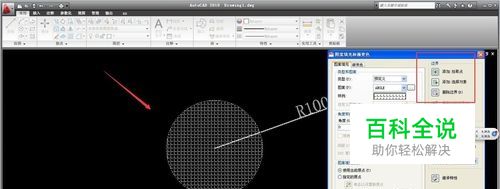

选中之后，我们观察右边出多了一个删除边界选项，刚表示刚才我们选中了圆，这个时候点击确认，我们就建立好了密闭的填充图形。接下来就是计算了。
06

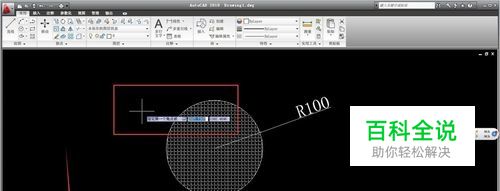

鼠标指在图中任意地方，不要点击。输入aa字母（命令），回车键，然后出现命令提示说指定第一个点或者指定对象。
07

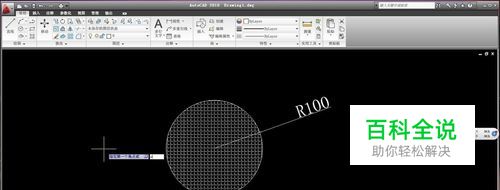

如果是有端点的多边形，则可以从第一个端点出发回到第一个端点，视为密闭选择。这里圆没有端点，我们输入“”o“”命令直接选择圆。
08

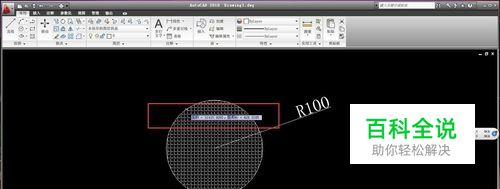

选择圆之后，自动出来了圆的面积和周长了，大家也可以用计算器验证一下。
09

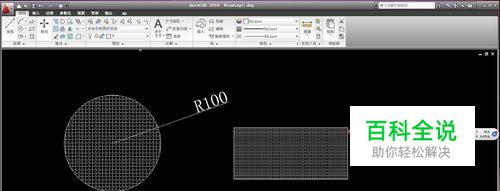

同样的方法我们可以也可以计算有端点的图形如长方形，我们做一个密闭的长方形，如图所示。任意画一个矩形。用前面的方法进行填充。
10

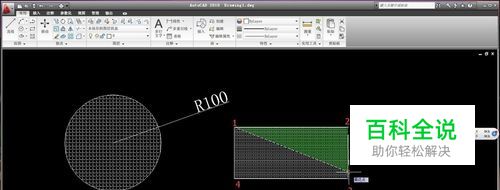

如图所示，同样的aa命令，这里我们直接通过选择端点的方法计算面积和周长，我们选择第一个端点1，然后按照1-2-3-4-1的路径选择矩形密闭区域。
11

回车键之后，出现矩形的面积和周长。同样的方法也可以计算其他图形的面积和周长。主要就是两部分填充——aa命令。
