CAD镜像，偏移介绍及操作方法
在CAD中，许多命令方便我们的使用，例如镜像，偏移命令就是需要多次使用的命令并且非常方便绘图，下面就为大家介绍这两种命令使用方法。
操作方法
- 01
镜像操作命令：对于形状相同或者相似的图形是关于一条直线对称的图像，我们可以绘制一半或者绘制一个，然后使用镜像命令，画出全部图形。镜像命令有三种执行方法：（1）单机修改工具栏中的，镜像命令按钮，（2）命令输入行中输入MIRROR或者输入MI命令，（3）点击执行修改→镜像按钮。
- 02

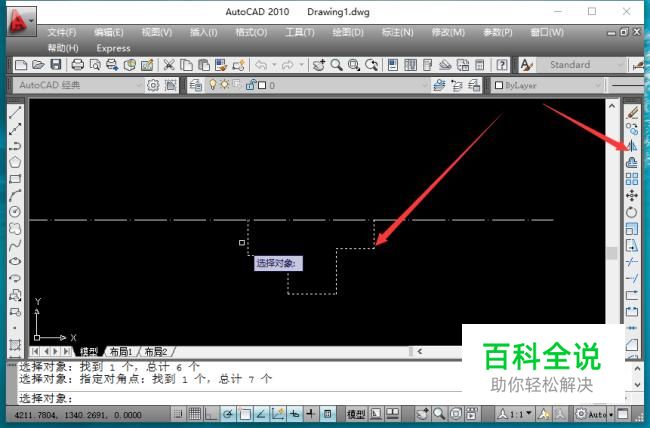

使用镜像命令的过程如下：点击修改命令中的镜像命令按钮，然后出现光标，让光标移动至所需要镜像的图形上，点击鼠标左键完成选择。
- 03

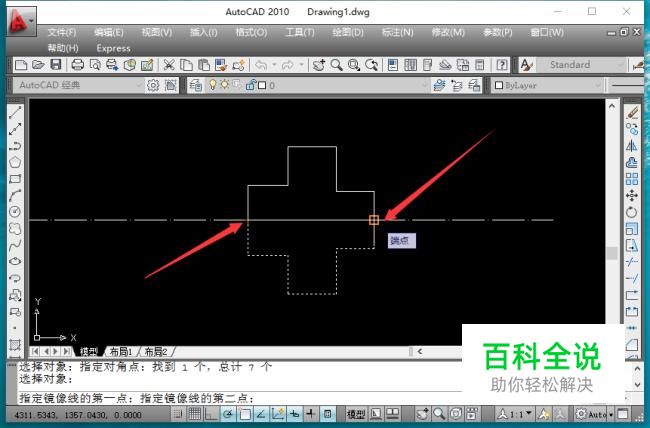

按照命令框中命令过程，选择镜像线的两个点（就是选择对称线，如果没有对称线条）。
- 04

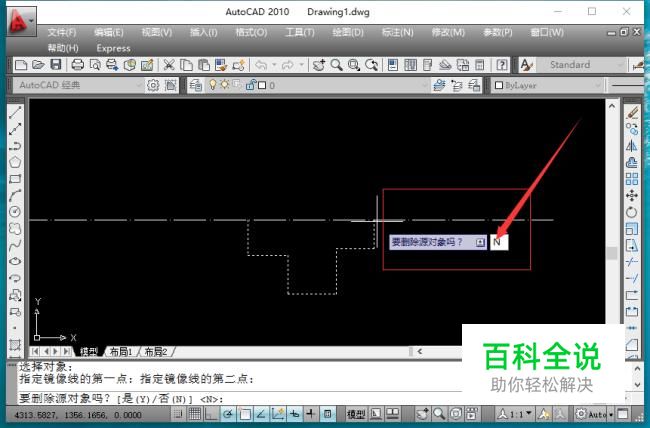

根据绘图需要选择是否保留对象。输入字母命令N。
- 05
单击左键或者直接按回车键完成镜像过程
- 06

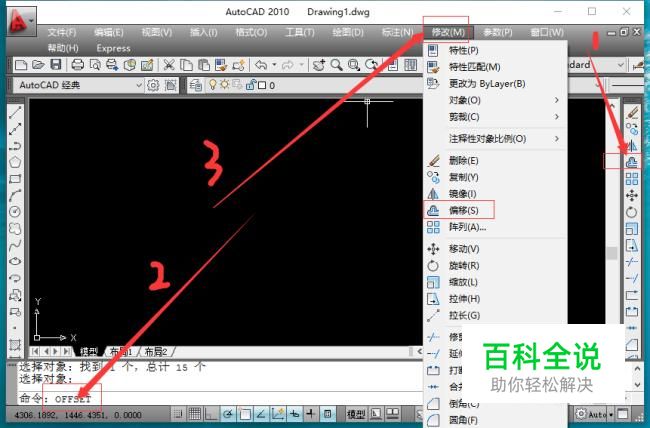

偏移命令:偏移其实是一种同心复制操作，使用偏移编辑可以绘制形状相同而且同心实体对象。执行偏移命令的三种方式：（1）执行单击修改命令，工具栏中的偏移命令，（2）在命令行输入命令OFFSEST或者O，（3）执行修改→偏移命令按钮。
- 07

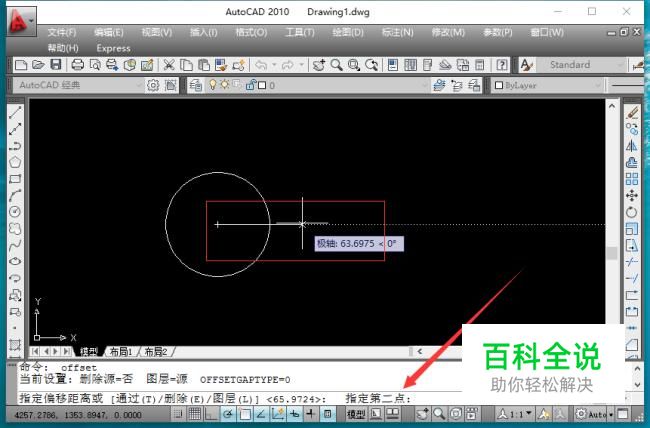

使用偏移命令的过程如下：鼠标左键单击偏移按钮，然后指定偏移距离值（可以输入偏移的位移量），或是用鼠标指定所需要的通过的点
- 08

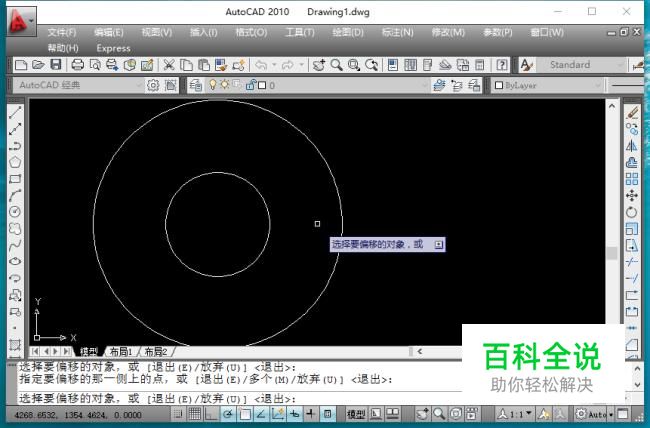

完成设置出现方块形的光标，将光标移动到需要选择需要偏移的实体对象图案。
- 09

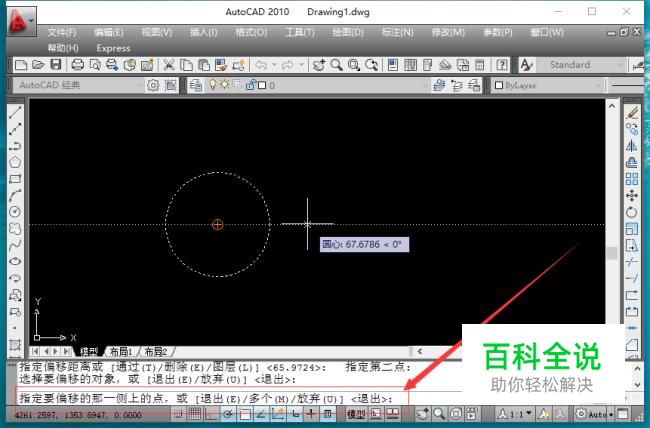

选择结束后点击右键，出现选择偏移的方向，就是需要确定实体对象的那一侧进行偏移。
- 10
单机右键完成偏移的过程。
