如何使用Rhino进行实体建模和布尔操作？
Rhino的中文名是犀牛，犀牛软件是一款功能强大的高级三维建模软件。如何使用犀牛软件来进行实体建模和布尔操作呢？请看正文。
操作方法
- 01

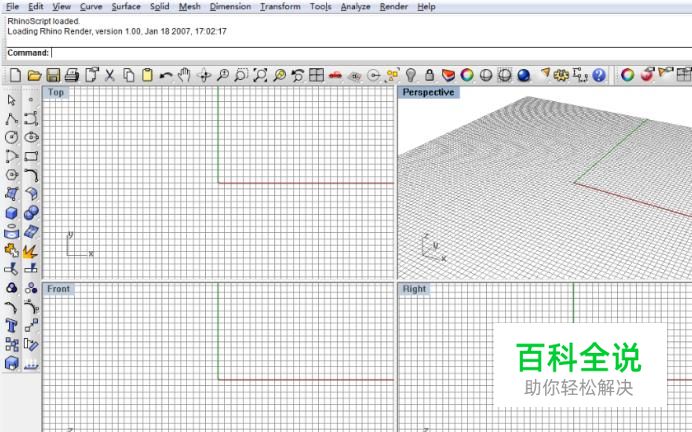

打开犀牛软件，进入工作界面。
- 02

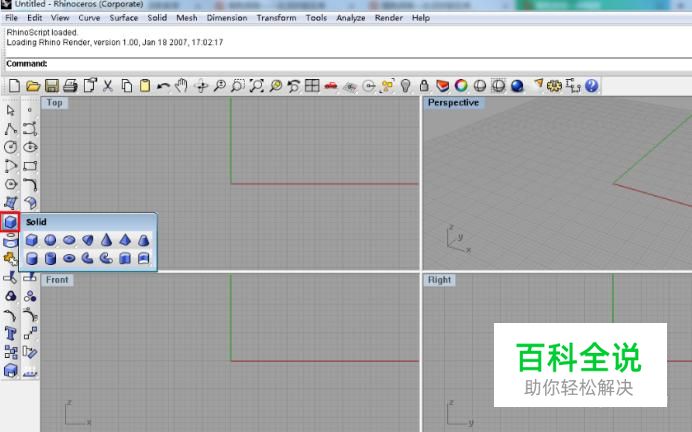

在左侧工具条第一列中，找到立方体工具图标，长按后出现solid 工具条，包含建立各种立体几何实体的工具。
- 03

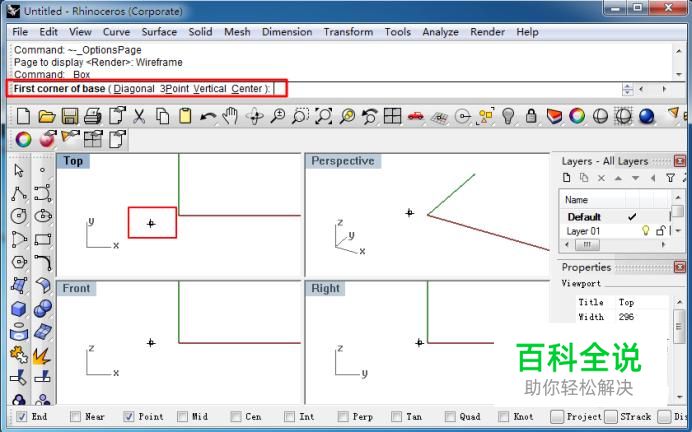

点击Solid工具条上任意工具，即可开始实体建模。 以长方体建模为例，点击Solid工具条上第一个图标Box。 根据指令框中提示“First corner of base”，在Top视图窗口中移动鼠标指定基面第一个角点位置，点击左键确定。
- 04

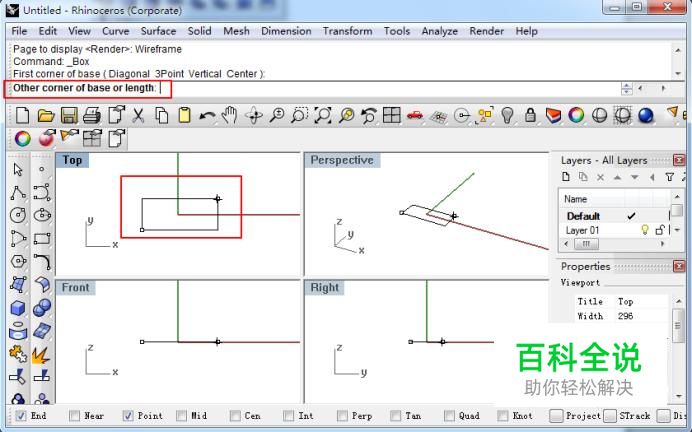

根据指令框中提示“Other corner of base or length”，在Top视图窗口中指定基面另一个角点位置，点击左键确定，基面长方形就建好了。
- 05

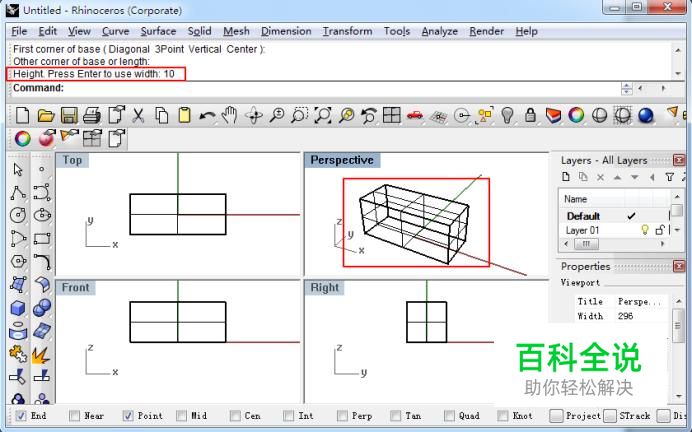

根据指令框提示，给定长方体高度。将鼠标移动到Perspective视图中，你可以通过移动鼠标指定高度，也可以在指令框中输入高度值后回车，长方体就建好了。
- 06

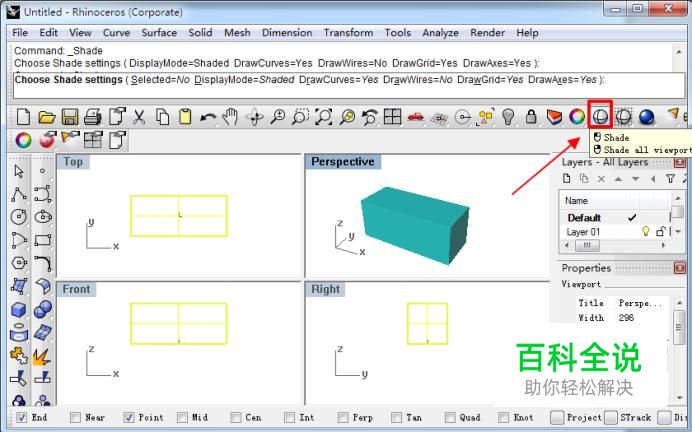

点击Shade工具，可以看到渲染后的长方体模型。
- 07

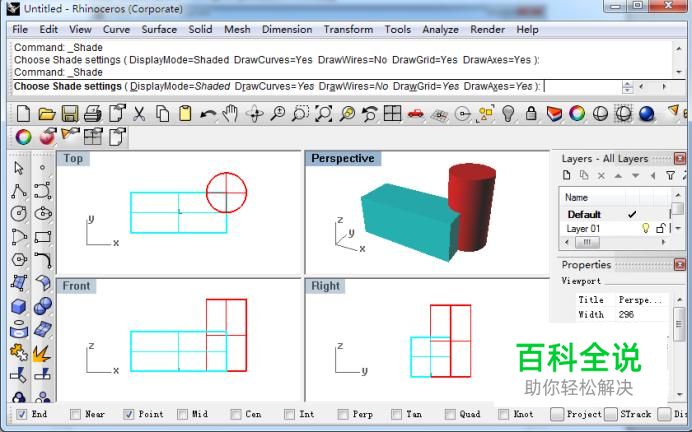

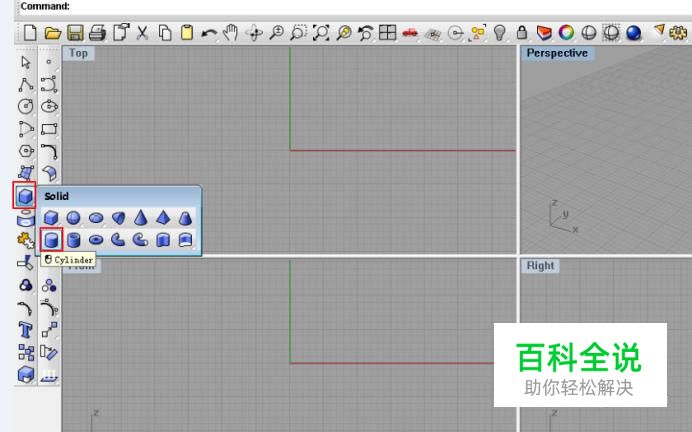

与长方体建模过程相同，点击Solid工具条中的Cylinder工具，再建立一个圆柱体，和长方体相交，以便进行实体布尔操作。
- 08

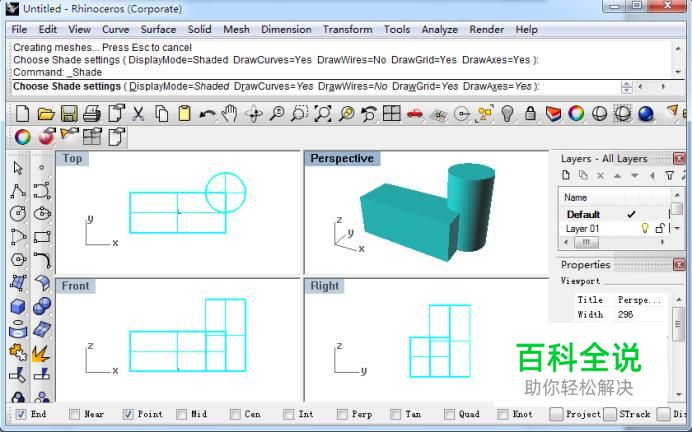

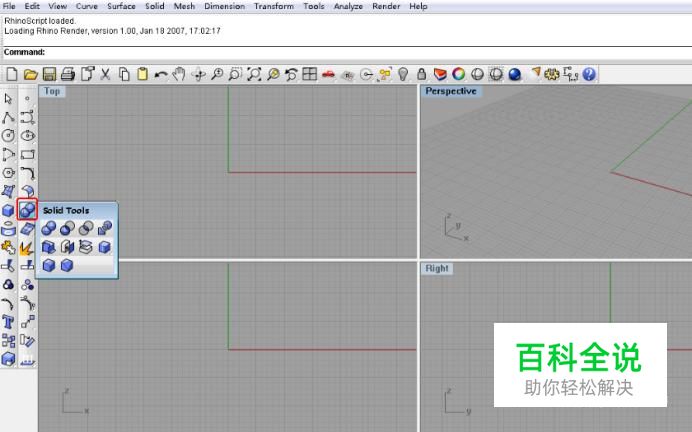

如图所示，长按左侧工具条第二列中双圆球图标，出现solid Tools工具条，选择其中第一个Boolean union工具，开始进行实体布尔组合操作。 根据指令框提示，选择要进行组合的实体。在视图中用鼠标点击选择圆柱体和长方体，回车后，完成实体组合（组合后的实体具有同一个颜色属性）。
- 09

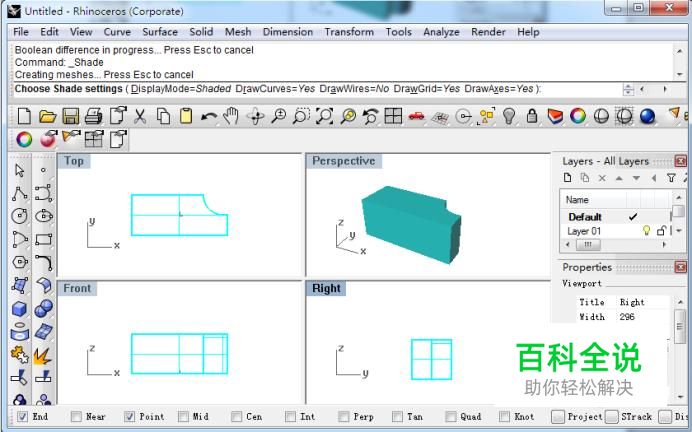

在Solid Toos工具条中选择第二个图标Boolean diference工具进行实体布尔减操作。如果要从长方体中减去与圆柱体重合的部分，要先选择长方体，回车后再选择圆柱体，再回车完成操作。
- 10

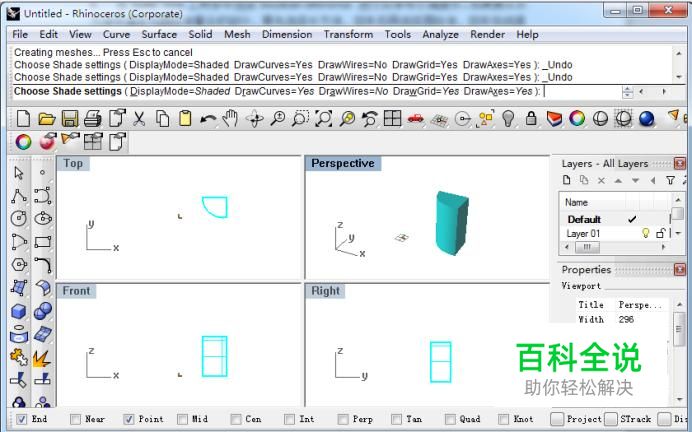

若在Solid Toos工具条中选择第三个图标Boolean intersection工具，则进行操作后仅保留长方体和圆柱体相交的部分。
