如何在CATIA中生成多截面实体【百科全说】

本指南通过CATIA多截面实体命令的操作，教会大家如何在三维建模过程中使用多截面实体命令，并举一反三。

操作方法

01

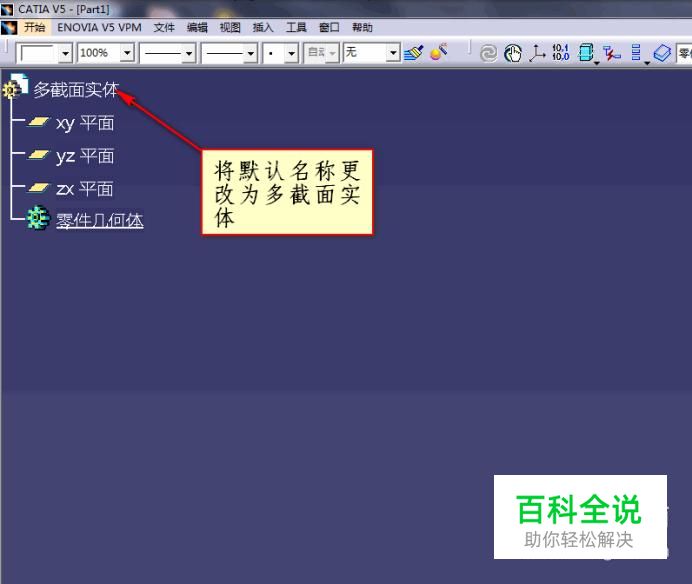

首先我们大家CATIA软件，新建一个零件，将零件内部名称定义为多截面实体或在零件内部单击part名称，右键弹出选项列表，通过零件属性对名称进行更改；
02

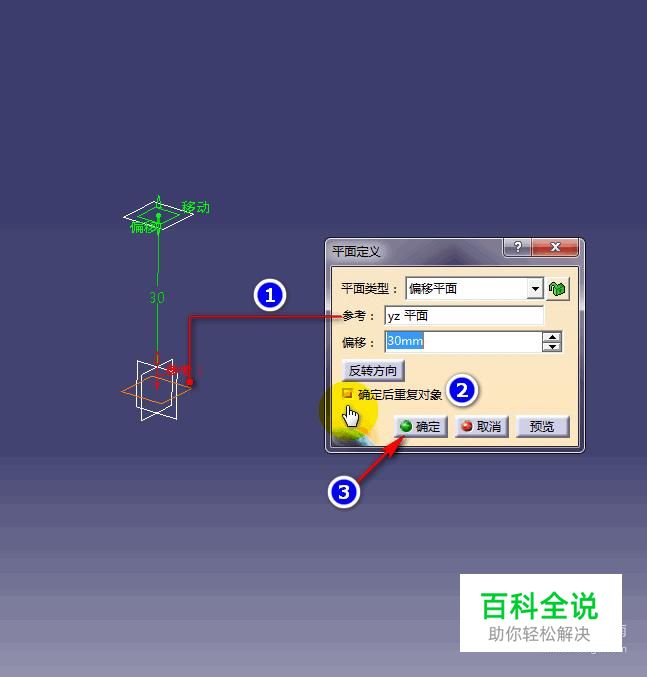

在右侧工具栏中找到参考元素集成工具面板，并选择平面命令，弹出命令对话框，平面类型选择偏移，参考元素为yz平面，偏移尺寸为30mm，勾选确认后重复对象，单击确定；
03

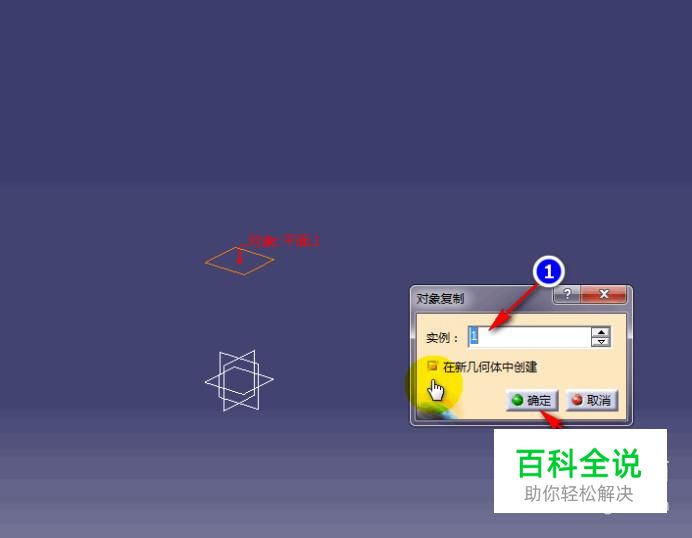

弹出对象复制命令栏，在实例中填写1，并勾选在新几何体中创建，意思是在创建第一个平面以后会以生成的平面为参考面再生成一个新平面，距离依旧是30mm，单击确定生成平面；
04

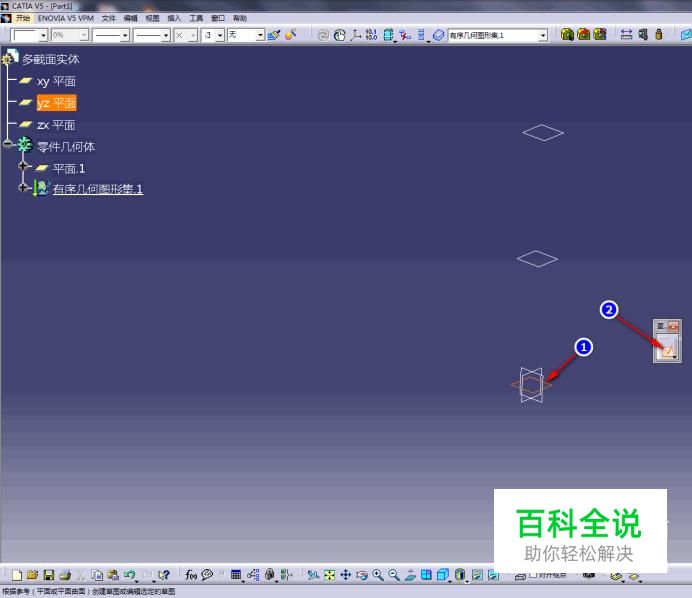

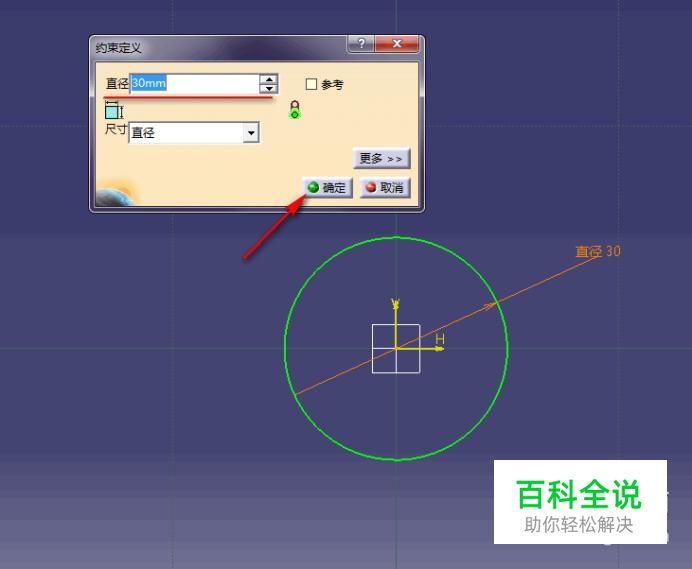

单击草图命令，并以yz平面为草图基准面，进入草图界面，并以原点为基点，创建一个直径为30mm的圆，约束其尺寸，操作完成后单击确定退出草图界面；
05

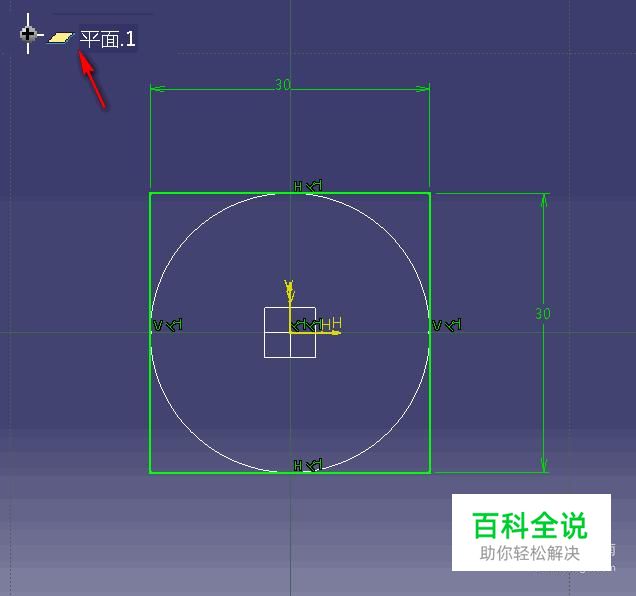

以平面.1为草图支持面，进入草图界面，在右侧工具栏中找到居中矩形命令，并以原点为基点创建一个尺寸为30×30的正方形，操作完成后退出草图界面；
06

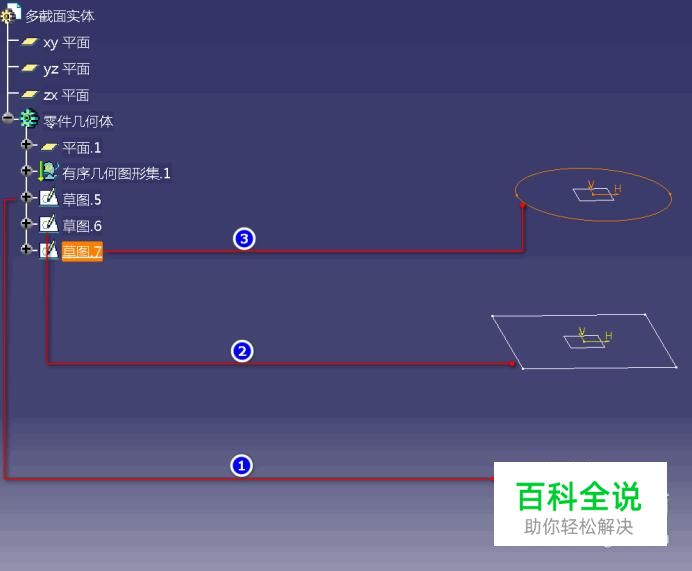

继续以生成的平面.2为草图支持面，重复第四步骤，创建一个30mm的圆，并退出草图，这样我们就分别在yz平面、平面.1和平面.2上创建了三个草图；
07

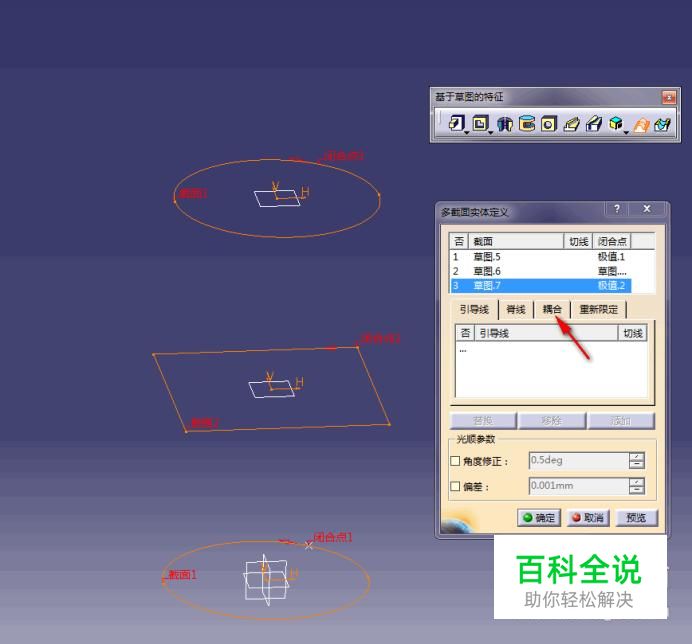

在右侧工具栏中找到基于草图的特征工具集成面板，在列表中单击多截面实体命令，弹出命令对话框，按顺序从上到下或从下到上依次选择创建的三个草图，如下图所示<注意闭合点的位置要一致>；
08

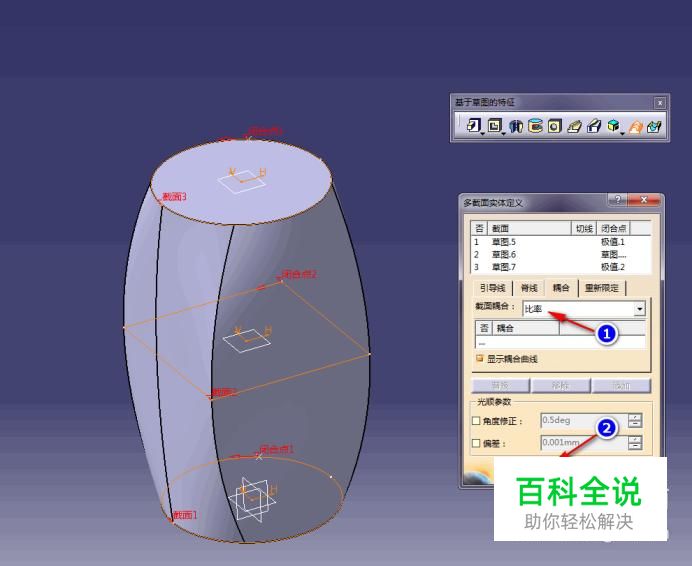

单击耦合命令，并在截面耦合选项的下拉列表中将选项切换为比率，单击预览并查看3D视图，如果三个闭合点的箭头朝向不一致，需要鼠标左键单击将箭头朝向调整为一致，单击确定退出命令对话框，这样我们就通过多截面实体命令创建了一个两端为圆形，中间为方形的3D实体。
