SolidWorks如何分割实体
SolidWorks是一个三维造型软件，在“零件“文件中创建的三维实体都是一个整体，那么如何将这个整体给分割成多个实体呢？这就需要用到“分割”的功能了。

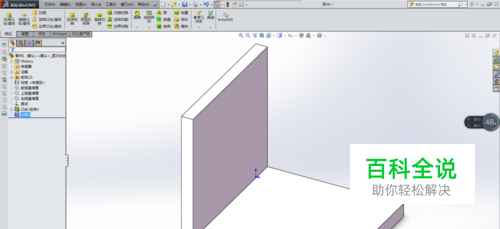

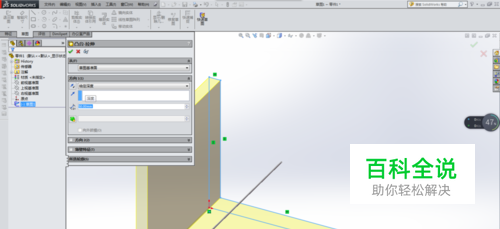

如下图所示，原来是一个整体，现在给分成了两个。
操作方法
- 01

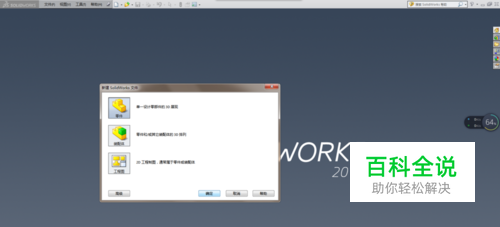

打开SolidWorks软件，新建一个“零件”文件。
- 02

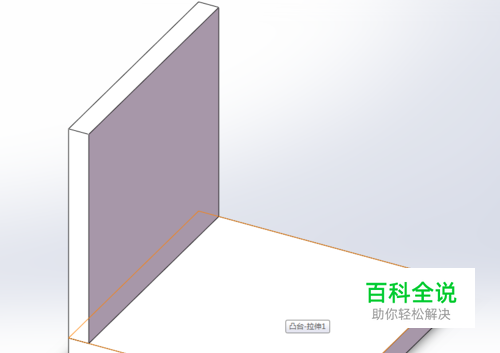

用“拉伸凸台/基体”命令造一个90度的弯实体，如下图所示。
- 03

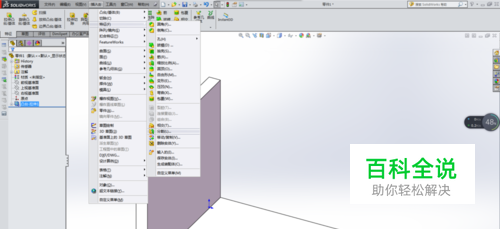

执行【插入】【特征】【分割】。 说明一下，这个【插入】标题栏原来是隐藏的，笔者一直都有将它忽略，最近才发现它还隐藏了这么多强大的功能，简直和UG有的一拼。
- 04

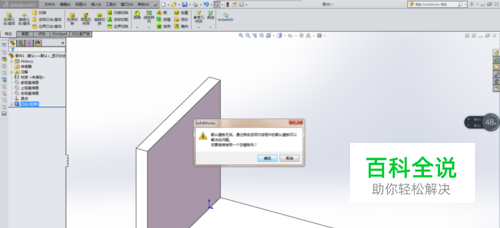

不知道为什么会弹出下图中的对话框，好像我也没设置什么，不用管它，点击”确定“即可。
- 05

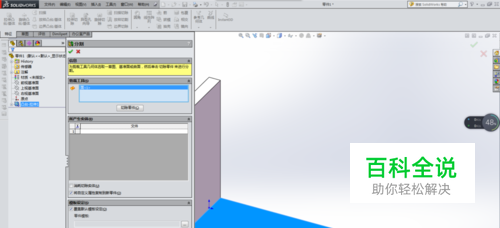

弹出“分割”对话框，先选择第一个“剪裁工具---面”，如下图所示，笔者选择了那个变了颜色的表面。
- 06

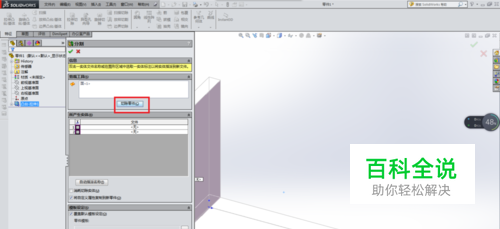

见下图红色框选，没错，就是那个“切除零件”按钮，点击它，你就会发现不可言说的变化。！！！
- 07

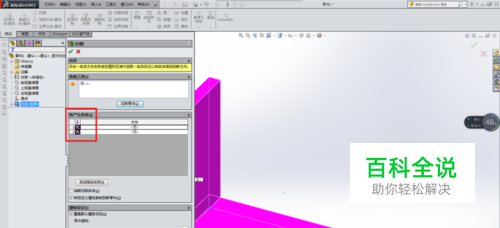

见下图红色框选，所产生的实体有两个框框，打钩，然后看效果预览，两个实体都变红了。
- 08
点击“分割”对话框左上角的√，完成分割，一个实体就变成了两个了。
