AD原理图更新到PCB
Altium Designer软件学习到现在这步，是最重要的一步，关系到你是否已经入门，如果这步能够成功搞定，说明你已经可以成为一名初级工程师了，当然还要多多练习，到真正做出的PCB到你面前的时候，你就差不多掌握这款软件了，但不要骄傲，一定要多动手，多操作，多实践，很多课本中没有讲到的东西都是要自己去琢磨的，当然如果有导师，会让你少走歪路。
操作方法
- 01

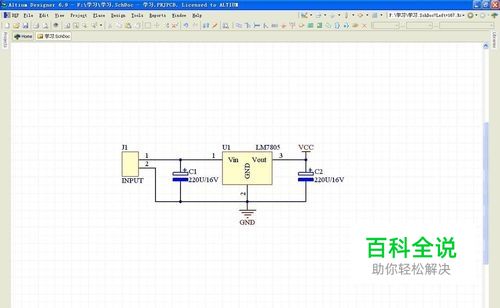

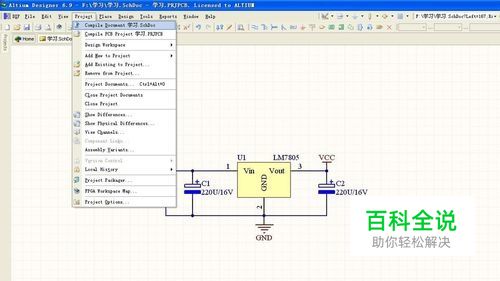

首先打开已经完成好的原理图，封装，元件，然后我们来对原理图进行编译，也就是看有没有一些错误和警告，一般原理图的错误有元件标号没标如J?，没有标，还是元件网络标号没有放到引脚上，等，这些我们不做重点讨论，大家可去看看资料，这里只讲解如何从原理图更新到PCB，编译我们按下菜单栏的Project —— Compile Document 学习.SchDoc，然后查看有没有错误，右下角的System——Messages，如果空白表示没有错误和警告。
- 02

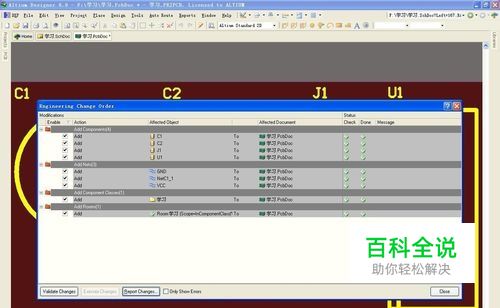

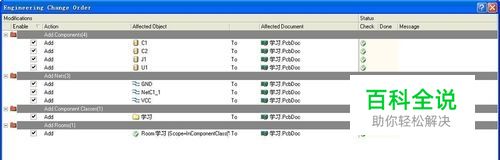

然后在Design —— Update PCB Document 学习.PcbDoc，按下Validate Changes，检查规则，右边全是勾，说明没有违反规则，单击Execute Changes，执行更改，跳到PCB文件中，点击Close。
- 03

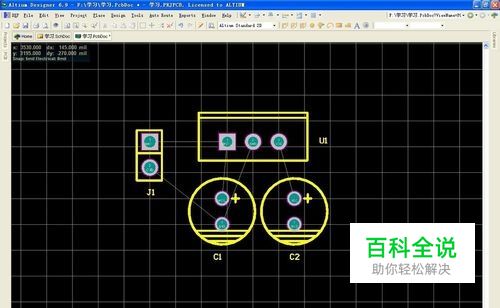

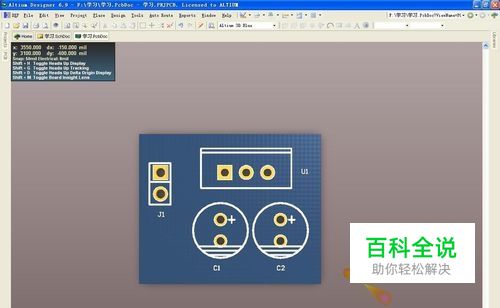

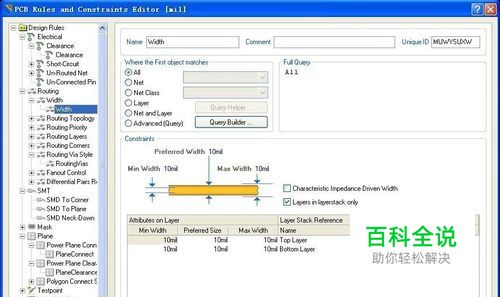

一定要养成良好的保存习惯，然后我们将元件排列整齐，方便布线，还有些是要根据产品的外观和功能来进行布局的，现在我们要进行些规则设置，有线宽，走线间距，元件间距，过孔大小，焊盘大小等，这里不一 一 描述，如下图所示，快捷键，D+R，这里我不做更改按照默认的进行走线。
- 04

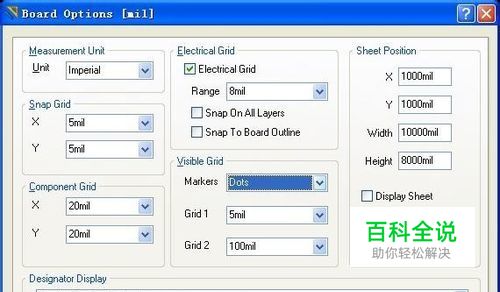

现在我们来开始进行走线，快捷键D+O，将方框线改为圆点DOTS，如下图没有实线了，全是圆点，这样方便我们查看走线时有没有没有画的地方。
- 05

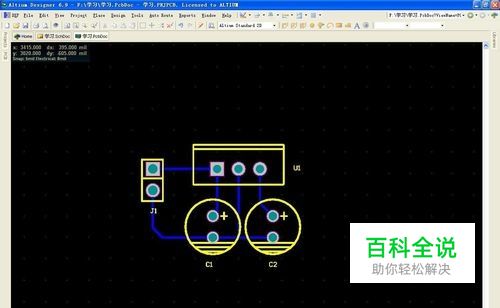

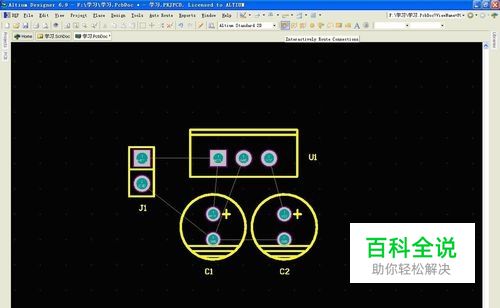

我们选择走线工具栏的图标，如下图，工具栏蓝色底的按钮，然后在最下图的Bottom Layer底层进行走线。
- 06

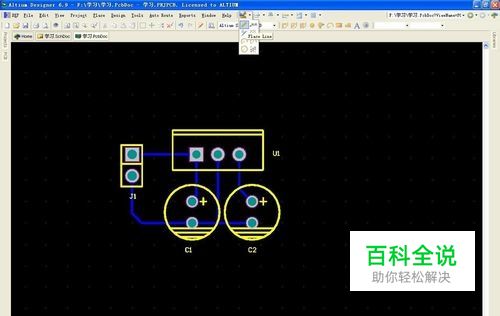

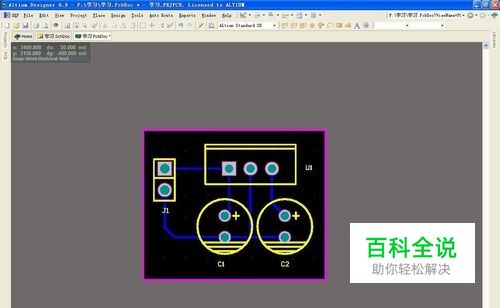

现在来画板子的边框来确定板子的尺寸，如下图，在画图工具栏中选择Place Line画线，这个线和上面的线是不一样的，这个线没有电气连接，注意这个层选择的是在KeepOut Layer禁止布线层。
- 07
检查设计规则，从原理图到PCB都有个规则检查，所以对这块规则自己来进行设置，然后来看自己设置的规则在画好的PCB有没有出现错误，这是个重要的步骤，直接影响板子的质量，在菜单栏Tool —— Run Design Rule Check…，点击Run Design Rule Check…进行规则检查，报告显示PCB没有错误，PCB操作已经到这完成了。
