CAD在现在的工作中用的越来越广泛，很多时候把CAD文件换到另一台电脑的时候发现电脑上没有安装CAD软件，或者把CAD文件给客户看的时候客户根本打不开，这时候我们就需要将CAD的文件转换成在所有电脑上都能打开的图片格式，而且还必须是高清的。如何操作呢，跟我一起来吧！

操作方法

01

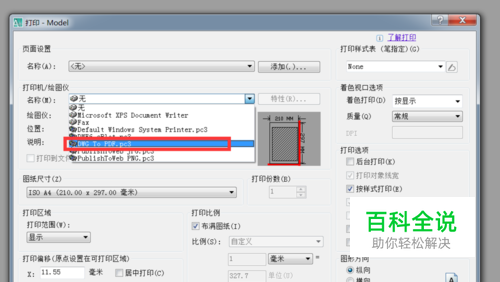

首先打开电脑上的CAD图纸，点击菜单栏的打印按钮或者是按住电脑上的”Ctrl+P键，调出打印模式，然后在打印机/绘图仪中选择“DWG To PDF.pc3”选项；
02

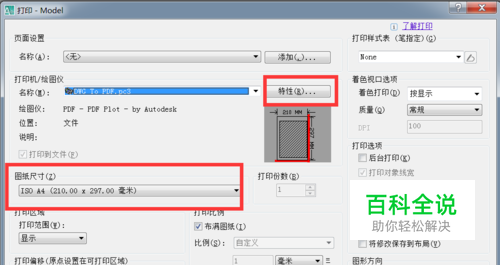

然后在“图纸尺寸”下面选择一个合适的尺寸，由于CAD内置的打印尺寸都比较小，而我们想要得到一张高清的图片就必须要增加CAD的尺寸，所以我们需要在“特性”里添加自己想要的尺寸；
03

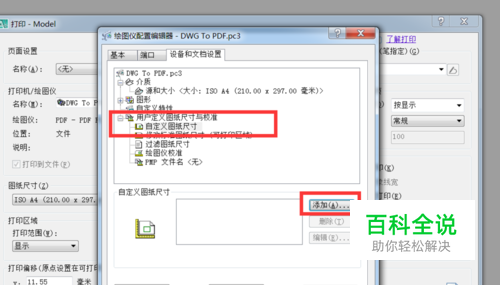

点击“特性”编辑按钮后进入“绘图仪配置编辑器”，在“用户自定义图纸尺寸”上单击，然后点击“添加”按钮；
04

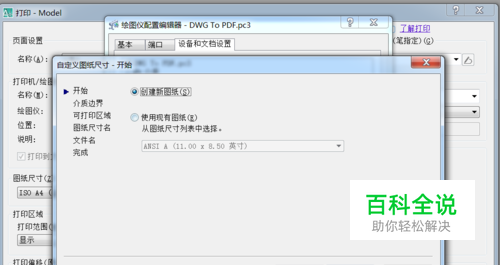

在自定义图纸尺寸中选择“创建新图纸”；
05

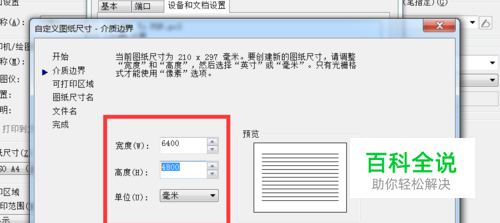

“介质边界”实际上就是图纸的尺寸，也就是我们所说的图纸分辨率，这里的数字越大，分辨率就越高，图纸也就越清晰，也就是说想要高清的图就要把这里的数字加大；
06

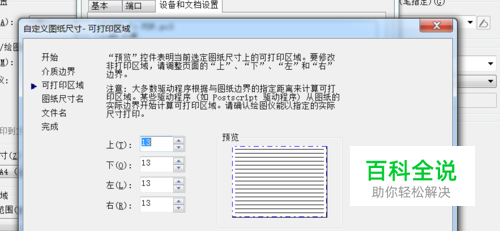

“可打印区域”是为了防止图纸内容在纸的边缘而无法打印出来而设定的一条边界，图纸的所有内容都会在这条边界的范围之内显示；
07

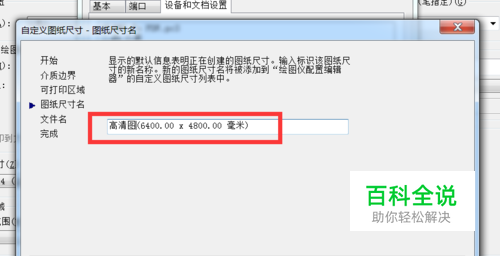

然后给自己新建的图纸尺寸取个萌萌的名字吧！
08

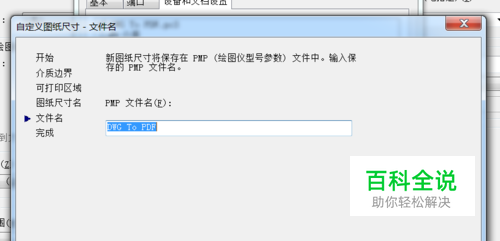

“文件名”就是在“打印机/绘图仪”上显示的名字，在这里我们不做任何更改，保持默认名字；
09

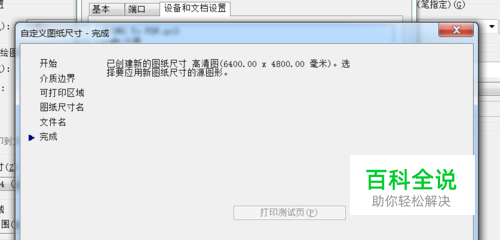

这样一个新的设置就完成了，点击完成回到“自定义图纸尺寸”窗口
10

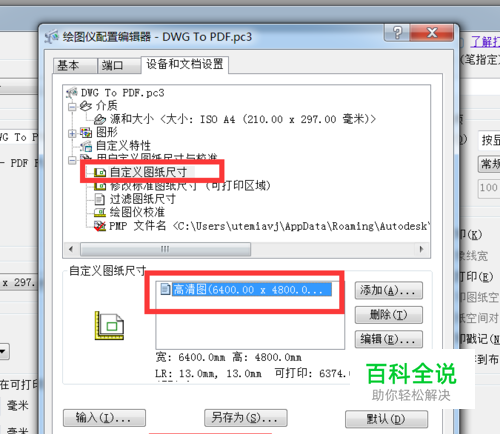

现在点击“自定义图纸尺寸”会发现下面的窗口出现了刚刚新建的图纸名称，单击此名称，确定后退出图纸尺寸编辑；
11

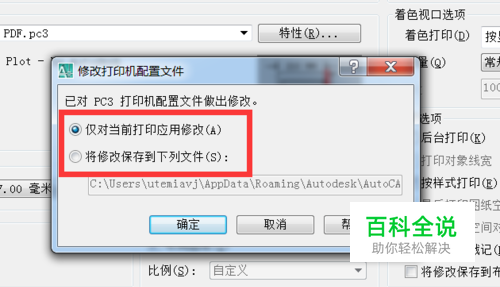

系统会提示是仅对当前打印应用修改还是保存此修改文件，默认的可以不用保存。
12

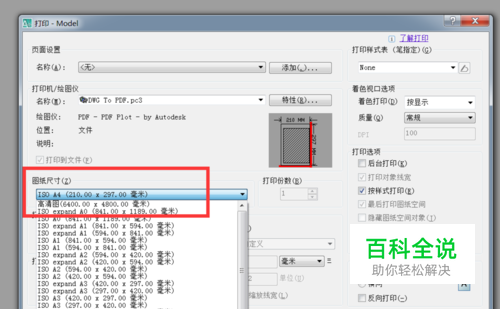

回到打印编辑窗口，再次到“图纸尺寸”栏下拉菜单中找到刚刚创建的图纸尺寸，选择确定；
13

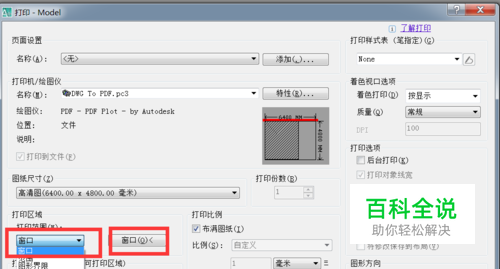

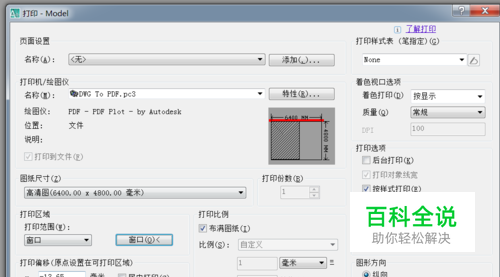

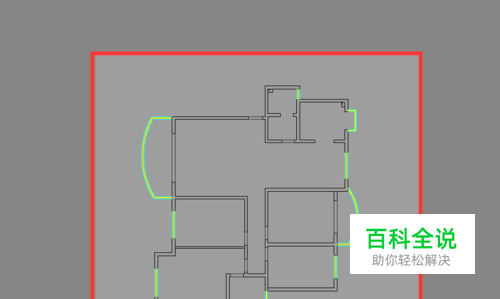

然后选择打印区域为“窗口”打印，点击窗口回到图纸内容中框选要打印的图纸范围，框选完成后空格继续回到打印编辑窗口；
14

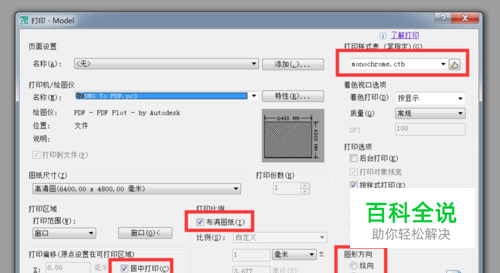

然后对打印区域的位置、打印比例、打印样式、打印的图纸方向进行一系列的设置，在这里就不做主要讲解了；
15

设置完成以后首先预览一遍，看是不是达到自己想要的效果，如果确认无误就可以点击确定导出；
16

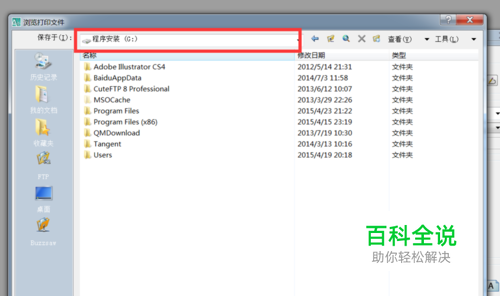

确定导出后会提示保存打印文件的位置以及名称，自己选择一个路径，点保存后文件即被导出成功；
17

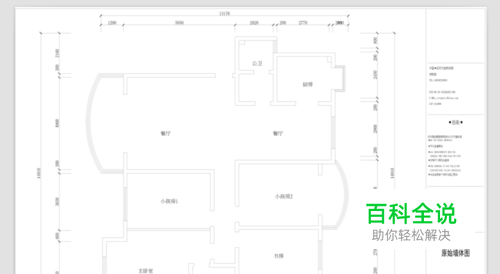

然后找到刚刚导出的文件路径，打开导出的文件，用鼠标放大缩小试试，是不是很清洗呢，简直就是高清无码有木有！
