AutoCAD坐标标注法重点管控尺寸加腰型孔

2024-04-03 13:01:33

使用一台新的电脑时，我们都会把自己习惯使用的模板拷贝过来。
但是刚刚用一台新的电脑，用AutoCAD画图时，使用默认配置进行坐标标注或者在重点管控的尺寸上加腰型孔，如何快速快捷呢！

操作方法

01

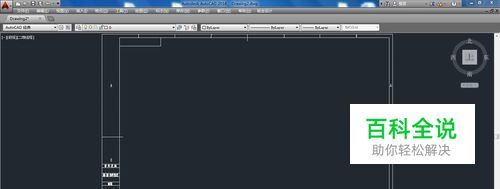

打开电脑已经安装好的AutoCAD （个人习惯：习惯使用快捷键了，所以大多数图标都被隐藏了）
02

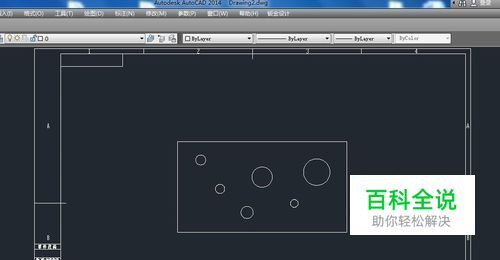

随机在桌面上画一结构平板图作为范例
03

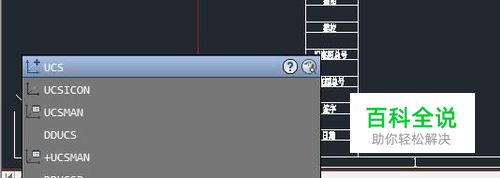

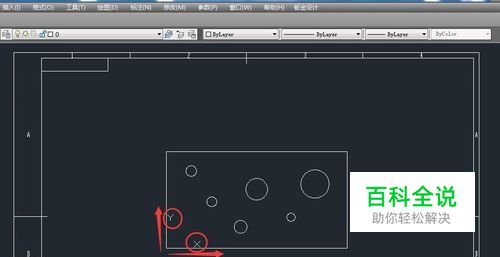

直接输入“UCS”，把光标放置在你需要设置的原点位置，并选择“X”、“Y”轴。桌面上就会出现已设置好的坐标原点，可以看到“X”、“Y”轴。如果看不到，需要打开坐标。
04

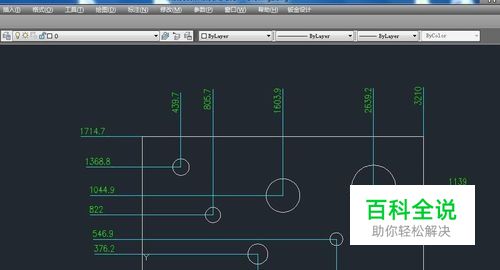

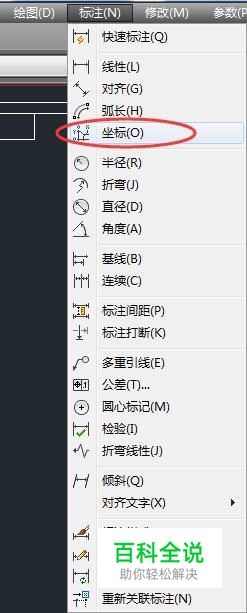

设置好坐标后，选择“菜单栏”标注—坐标，进行标注尺寸
05

标注好尺寸，选择“菜单栏”标注—检验
06

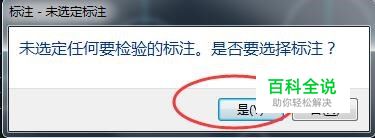

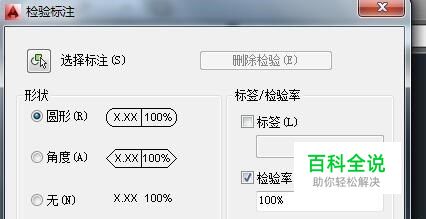

在弹出的窗口中，取消勾选检验率和标签，选择左侧的形状为圆形，然后确定。弹出对话框，点击“是”。框选需要添加重点管控的尺寸，然后右击确定。
