CAD标注尺寸不显示怎么设置
很多CAD新手朋友可能都会有这个情况，就是在对CAD文件标注了尺寸以后，看不到标注的尺寸或者是，所标注的尺寸太大了。那么，为什么会出现这种情况呢，这都是因为我们设置了显示标注尺寸和隐藏标注尺寸的关系。那么，问题就来了，CAD标注尺寸不显示怎么设置呢，一起来看看操作方法吧。
操作方法
- 01

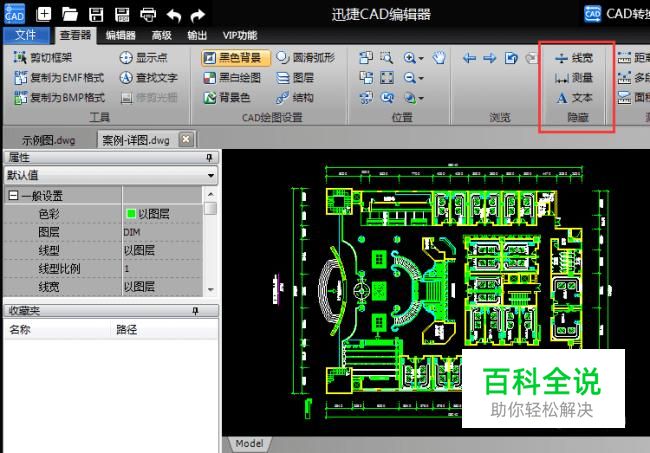

用CAD编辑器打开图纸文件后，在“查看器”菜单面板的隐藏工具中有“线宽”、“测量”、“文本”三个工具，可分别用于隐藏或显示CAD图中的线宽、测量的标注尺寸和文本内容。
- 02

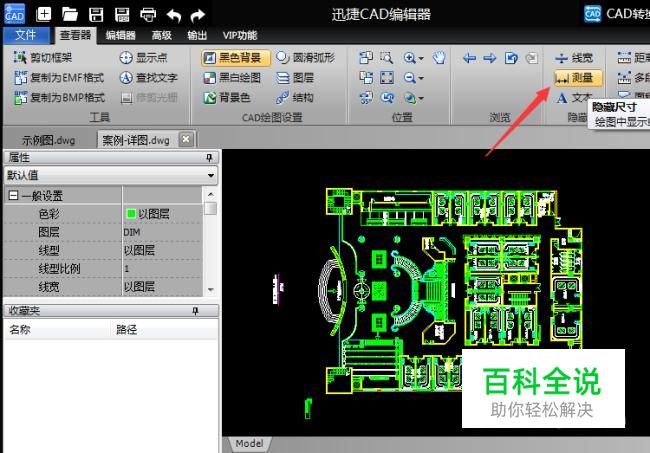

点击选择“测量”工具，CAD图中的标注尺寸内容就会隐藏。再次点击该工具就会取消选择，显示图中的标注尺寸。
- 03
若选择隐藏“测量”后，图中的标注尺寸未隐藏，那么还可以通过打开关闭相应的图层来设置标注尺寸的显示隐藏。图层管理
- 04

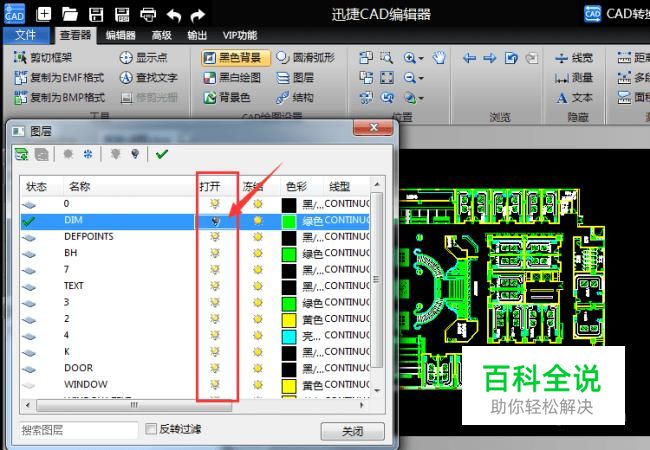

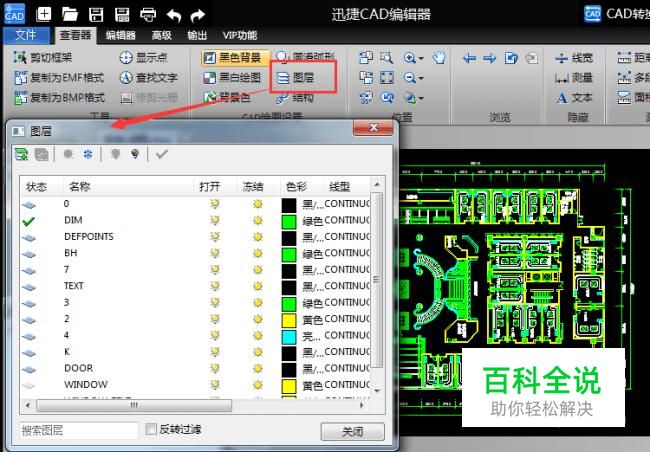

在“查看器”中点击“图层”命令，打开图层窗口。找到测量内容所在的图层，点击“打开”项中的开关按钮，即可显示或隐藏该图层。
