广联达钢筋集水井处理

集水井以及电梯基坑某大样图的软件普遍处理方法,个人,仅供参考

操作方法

  • 01

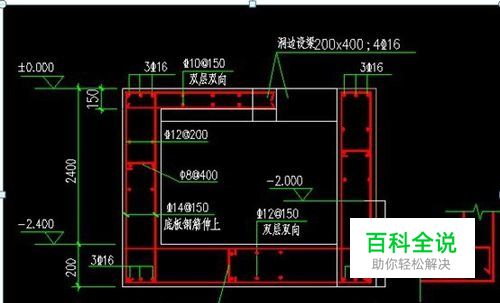

    像这种集水井的处理方法,我一般采用筏板基础+剪力墙来配筋

  • 02

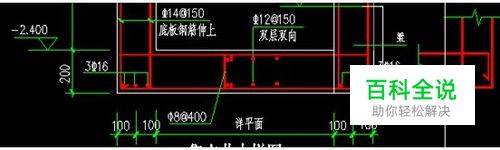

    此处用筏板基础表现出来,a8@400为拉筋,C12@150双层双向用筏板主筋配出来

  • 03

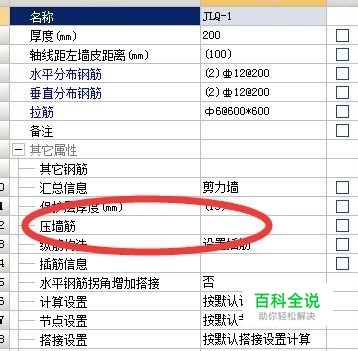

    此处用剪力墙画,C14@150为垂直钢筋,C12@200为水平钢筋 A8@400为拉筋 由于有压墙筋,而且上下都有3根,但是软件里面的剪力墙没有上下两端 所以都输入在统一一个位置上,所以输入6C16的压墙筋

  • 04

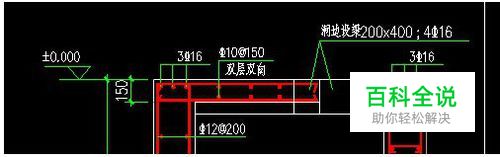

    这里用现浇板画,画完在平面图上找到相对应的洞口分割一下,在把板的配筋配置上去,梁我是用框架梁画的,由于大样图上没有说给的箍筋是多少,我们按图纸上的大部分A8@100/200(2)的给箍筋,有的电梯基坑也可以这样处理-----仅个人经验,有什么不对的地方 欢迎指出来 谢谢!
