高精度原边反馈LED恒流控制芯片M8911资料说明书

概述:
茂捷半导体研发的M8911是一款隔离式有源功率因数校正的高精度原边反馈LED恒流控制芯片,可广泛应用于全范围输入电压的反激式隔离LED恒流电源。M8911内部集成有源功率因数校正电路,具有很高的功率因数和较低的总谐波失真。M8911控制芯片工作在电感电流临界连续模式,功率MOS管处于零电流开通状态,减小开关损耗。

操作方法

  • 01

    特点: ■内置单级有源功率因数校正,PF>0.9 ■原边反馈,无需光耦,TL431等器件 ■高性能的线电压调整率和负载调整率 ■±3%输出电流精度 ■内置650V功率MOSFET ■启动电流(33uA) ■INV反馈电阻值高,功耗低 ■多重保护功能 Ø LED开路/短路保护 Ø 电流采样电阻开路保护 Ø 逐周期原边电流限流 Ø 芯片供电过压/欠压保护 Ø 自动重启功能 Ø 过热调节功能 ■采用SOP-8封装

  • 02

    应用: ■LED球泡灯、射灯 ■LED PAR灯 ■LED日光灯 ■其它LED照明

  • 03

    优点:①PF高 THD低        ②启动电流低,效率高      ③设计简单,外围元器件少      ④过压保护精准可调,恒流精度高

  • 04

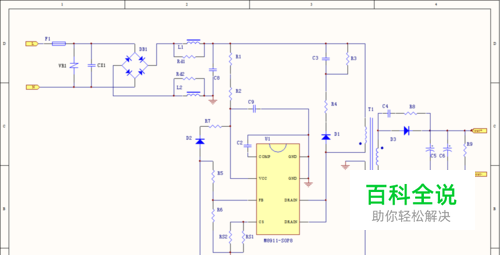

    电路图

  • 05

    PCB

  • 06

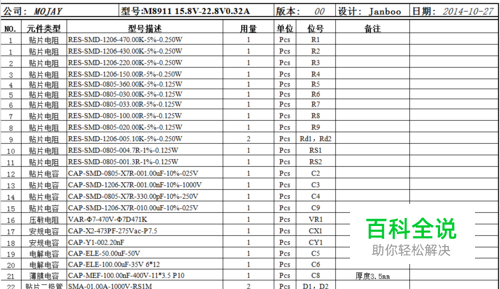

    BOM
