ArcGIS进行地理配准：[1]根据矢量数据

2024-04-12 20:57:38

在ArcGIS中，为一幅栅格图添加空间参考信息的方式之一就是进行地理配准。我们根据操作方式不同，又将地理配准分为两类。下面详细地介绍一下地理配准的第一种方法：使用已知坐标信息的矢量数据配准。

操作方法

01

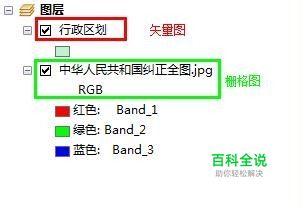

首先加载数据：行政区划的矢量图和中华人民共和国纠正全图。如图1所示。
02

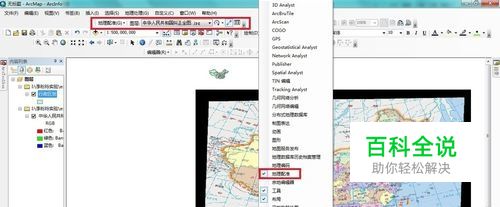

工具栏的空白处右击，在弹出的工具框中选择“地理配准”，这时便会出现“地理配准”的工具栏。如图2。
03

“地理配准”的工具栏中，有一个“图层”的下拉框。这里我们选择“中华人民共和国纠正全图”，如图3。这里的图层应该是被纠正的图。
04

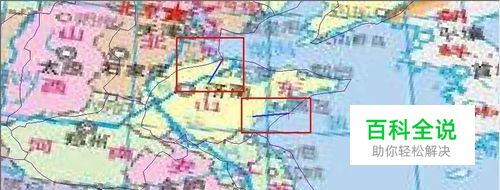

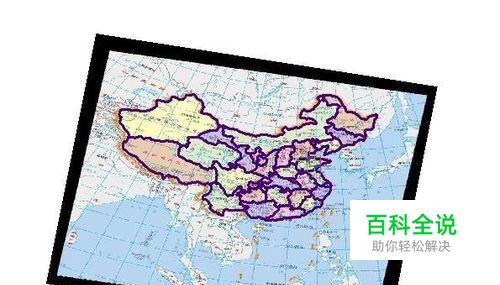

下面我们开始纠正图：首先，在“中华人民共和国纠正全图”的边界上寻找比较明显的标志点，点击；然后拉出一条线，并在”行政区划“矢量图上找出相应的点并点击。依次按照这一操作，寻找足够点。如图4。图5是初步纠正的图，可以看出明显已经对齐了。
05

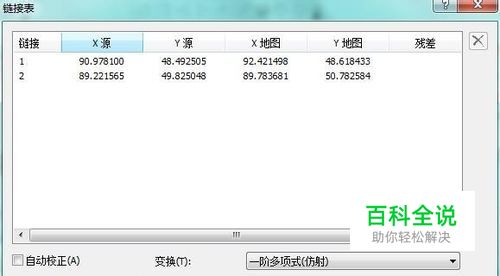

点击链接表，我们可以查看各个点的校正误差以及总的误差，如图6。如果不能满足我们的需求的话，我们可以删除部分点，再重新找点。
06

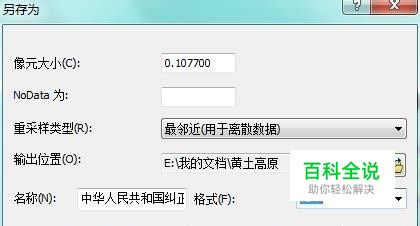

最后我们可以将纠正后的数据保存，点击”地理配准“—”校正“，如图7。设置好路径后，其它的可以保持默认。
