如何设置CAD的标注工具栏

标注是对我们绘画的图形的大小长度，宽度等一系列的描述的进行标注的格式，下面我们就对我们的这个文件中的标注工具栏进行打开，设计一下。

操作方法

  • 01

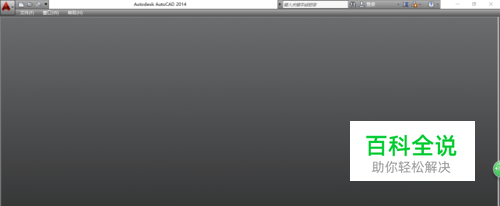

    我们打开我们的绘图工具，然后进行我们的命令操作，我们在绘画图片的时候最重要的一步就是新建一个图层，在这个新建的图层下面进行我们的绘画的操作，要绘画好图片，这一步就是我们绘画好图片的基础，因此无论是干什么都应这样进行绘画，新建是绘画绘图的基础，只有学好了基础，接下来才会好看更好了的绘画。

  • 02

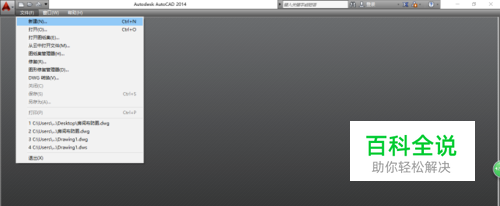

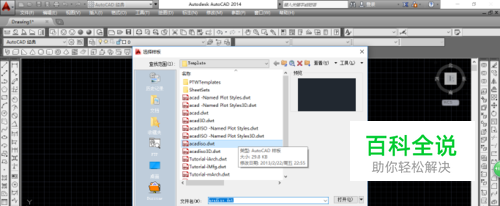

    在左上角找到我们要新建的菜单栏目，然后点击新建，就会弹出一个对应的对话框，我们就要对我们的这个对话框的文件数据进行编辑，这样就设置好了我们要新建的样式，要保存文件的格式等等都是包含在其中的，因此对应我们学习是十分重要的。

  • 03

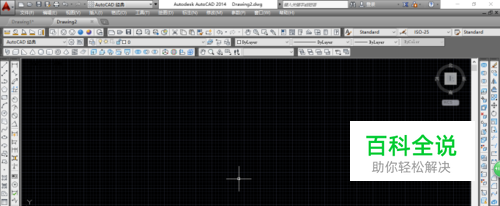

    新建完成后就得到了我们对于下面的一个新建的空白文档，然后我们就要对我们的这个空白文档进行编辑了，在这个文档下对于我们的文件的格式以及其他的各方面的因素都有一定的掌控，进入下一步的创作吧。

  • 04

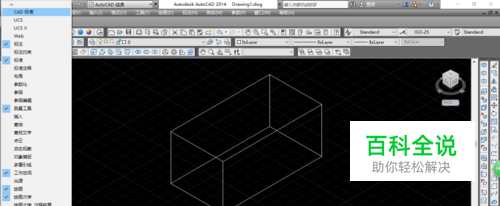

    然后选我们的标注工具栏，在我们的工具中找到标注工具栏，然后点击即可，

  • 05

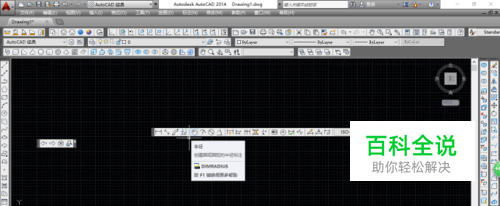

    如图片正中央的工具栏这就是我们要进行标注的工具栏，然后我们对这个工具栏进行设计即可，点击我们的工具栏就可以绘画的图片进行线条长度的标线，主要是对数据的标记，
