altium designer10怎么敷铜和补泪滴焊

altium designer10怎么敷铜和补泪滴焊

操作方法

  • 01

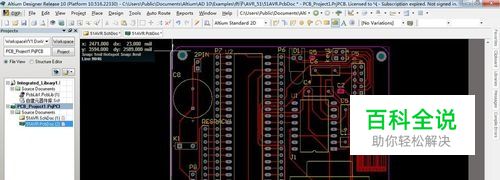

    在PCB里完成连线之后下面就要进行敷铜操作了。

  • 02

    在菜单栏上点击敷铜的图标。

  • 03

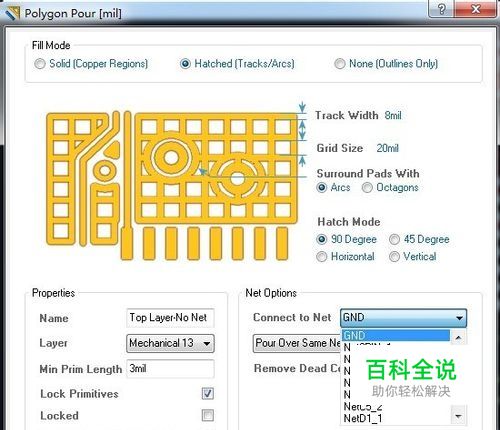

    点击后会出来敷铜的选项框

  • 04

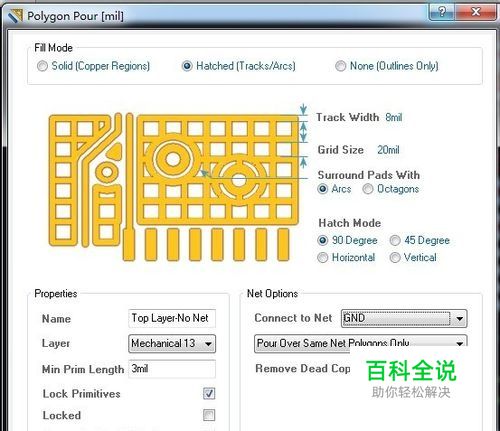

    一般敷铜的方式选择第二个网格的模式,可以把它连接到GND。

  • 05

    用光标挥之所需要敷铜的区域,绘制完后单击鼠标右键即可开始自动敷铜。

  • 06

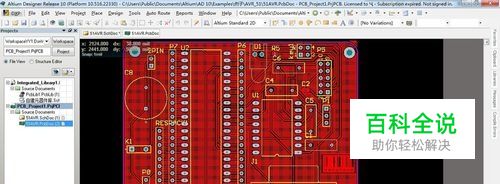

    完成后如下图。

  • 07

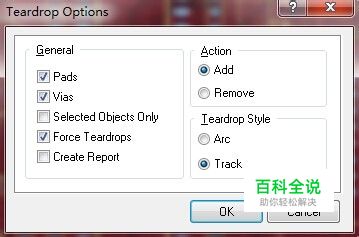

    补泪滴:单击tools-Teardrop弹出对话框,点击OK即可。不勾选强制这一选项有的焊盘器件补不上,那是因为补了以后,违反了规则‘

  • 08

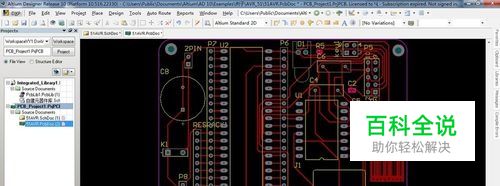

    补完后的效果。也可以先补泪滴在敷铜。
