Pro/e5.0如何拉伸实体文字并指定颜色？
Pro/e5.0如何拉伸实体文字并指定颜色？
如下，
以黄颜色“埋骨何须桑梓地”为例进行讲解。
操作方法
- 01

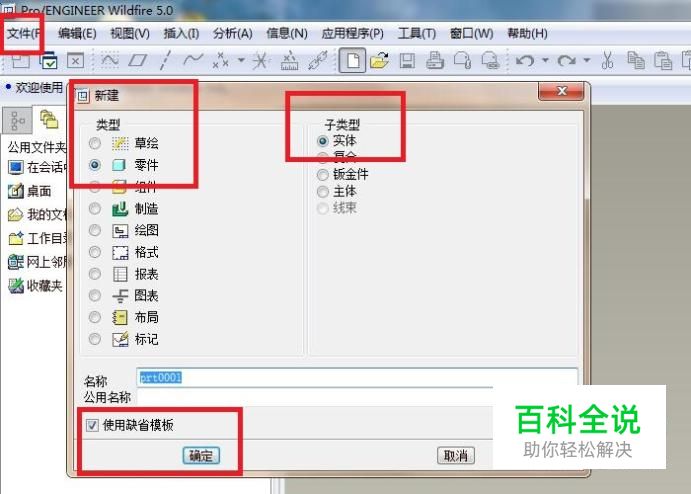

如下图所示， 打开Pro/e5.0软件， 首先点击标题栏中的“文件”， 然后在其展开的下拉菜单中点击“新建”， 然后在弹出的“新建”对话框中选择我们需要的设置：类型为零件，子类型为实体， 然后勾选下方的“使用缺省模板”， 然后“确定”。
- 02

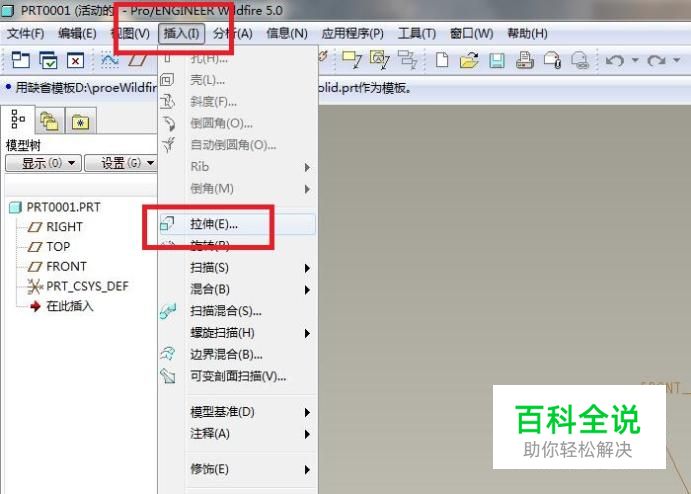

如下图所示， 首先点击标题栏中的“插入”， 然后在其弹出的子菜单中点击“拉伸”（或者直接点击软件右边工具箱中的“拉伸”图标。）， 至此， 成功激活“拉伸”命令。
- 03

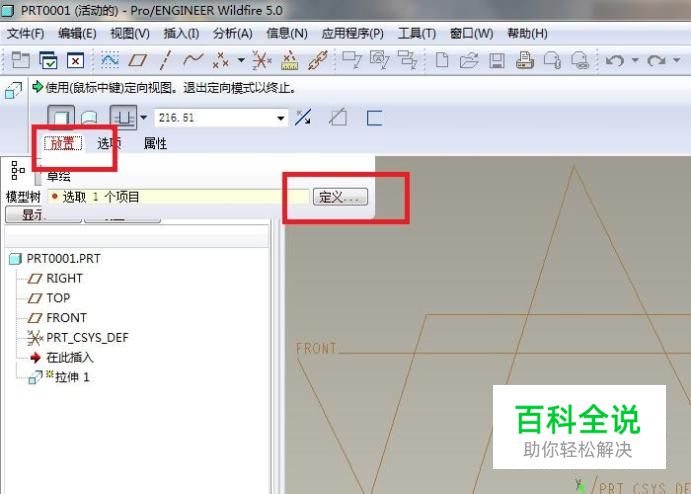

如下图所示， 首先点击左边红色框选中的“设置”， 然后再点击右边红色框选中的“定义”。
- 04

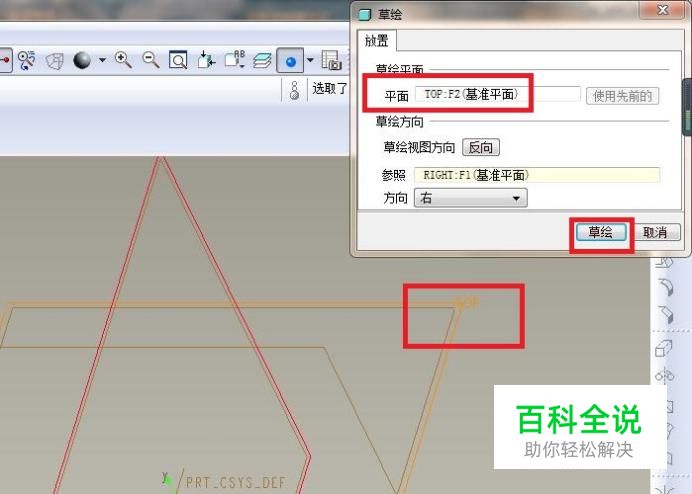

如下图所示， 上一步中点击完“定义”之后， 及将视线转移到软件的右上角， 这里出现一个“草绘”对话框， 然后笔者在基准面中选择“TOP面”作为草绘平面， 然后点击对话框下方的“草绘”按钮。
- 05

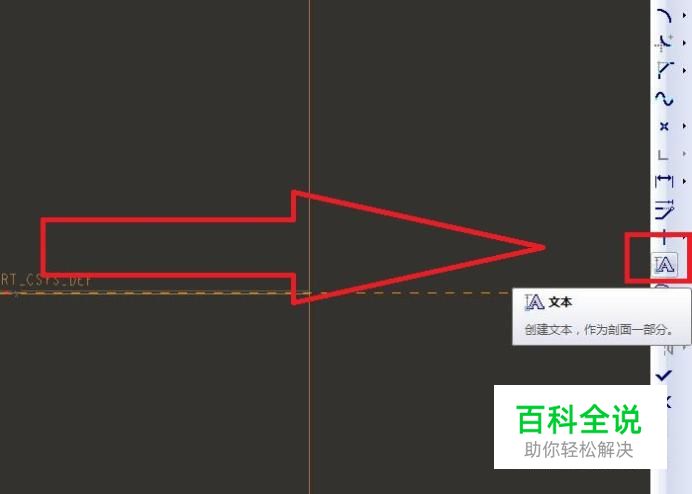

如下图所示， 进入到草绘状态， 首先点击右边工具箱中的“A”（文本图标）， 激活“文本”功能。
- 06

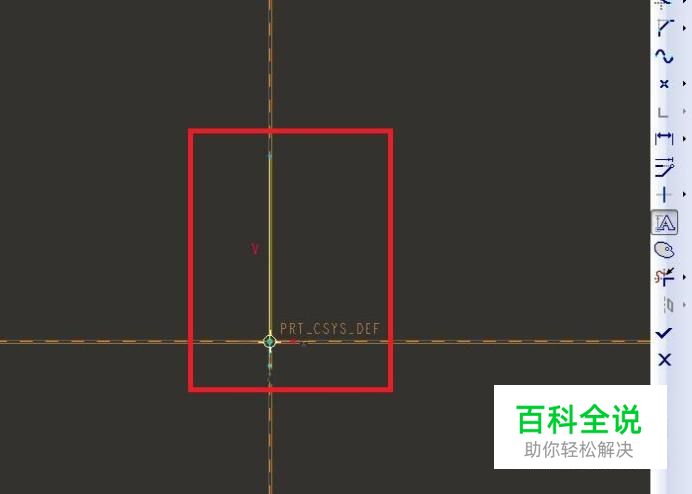

如下图所示， 首先在草绘区域点击坐标原点， 然后在纵轴上点击一点， 最终就画出了一个线段， 这个线段的高度决定这文本文字的高度。
- 07

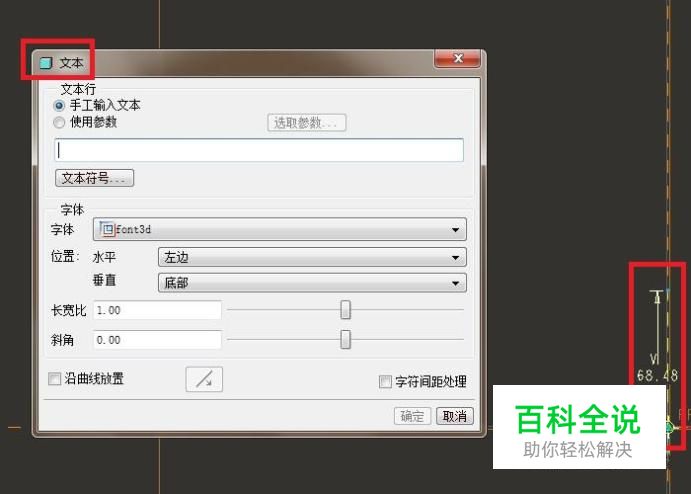

如下图所示， 当我们上一步中刚画好线段， 就出现这一步中的“文本”对话框， 我们需要在“文本行”中输入文字。
- 08

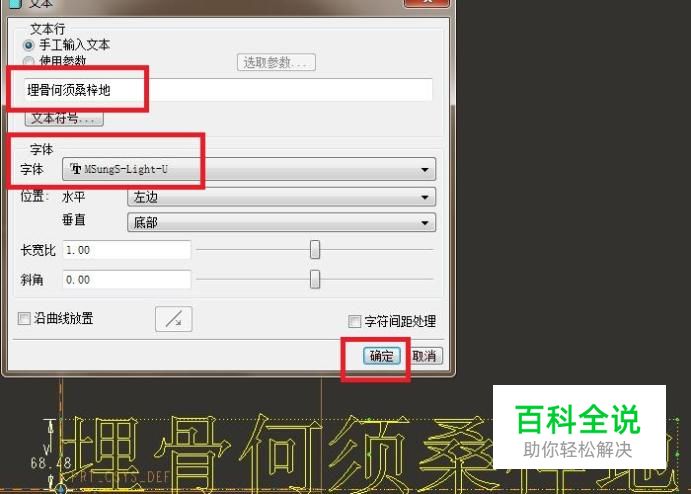

如下图所示， 在文本行中笔者输入了“埋骨何须桑梓地”， 然后在字体栏中选择一种合适的字体， 最后就是“确定”了。 说明一下什么是合适的字体：能拉伸出实体的字体就是合适的字体，简单而讲就是空心字，因为不知道哪个字体合适，所以我们边选字体，边看预览效果。
- 09

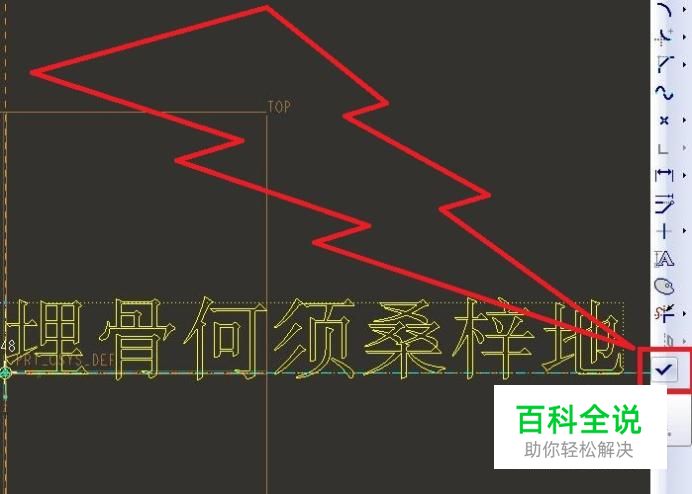

如下图所示， 字体文字设置完毕， 点击右边工具箱中最下方的“√”图标， 完成草绘的编辑。
- 10

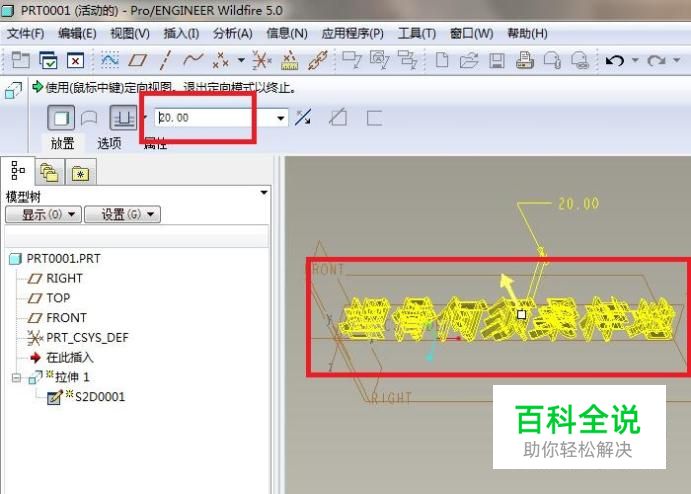

如下图所示， 看软件左上角的信息栏， 在这里设置拉伸高度“20”。
- 11

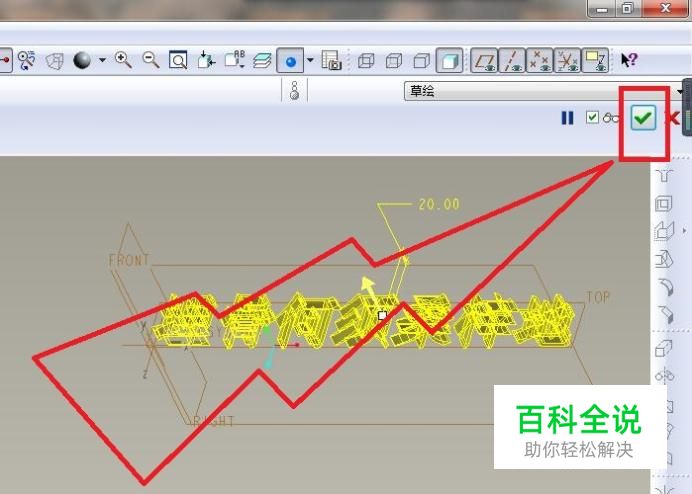

如下图所示， 将视线转向软件的右上角， 可以点“√”了。
- 12

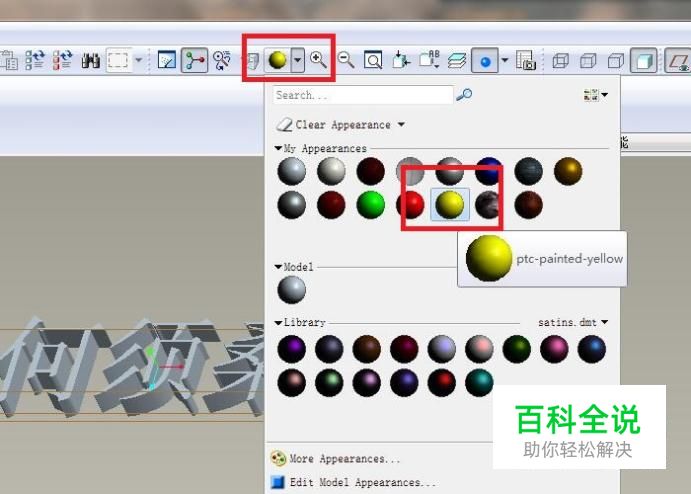

如下图所示， 文字实体拉伸成功了， 然后点击工具栏中的“颜色”图标右方的三角图标， 然后在展开的下拉菜单中点击那个黄颜色的球。
- 13

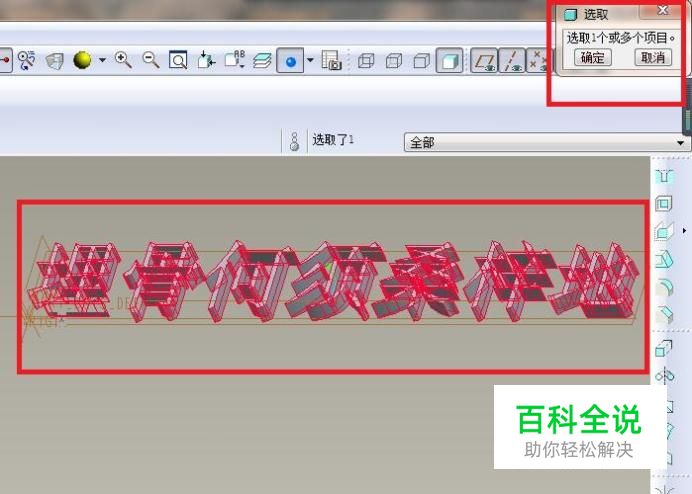

如下图所示， 然后看软件右上角的“选取”对话框：选取1个或多个项目， 然后将整个文字实体全部选中， 然后点击“选取”对话框中的“确定”， 然后就没有了。
- 14

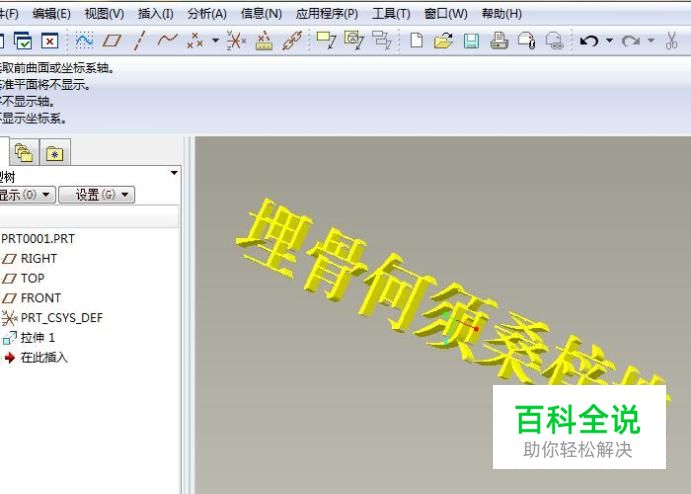

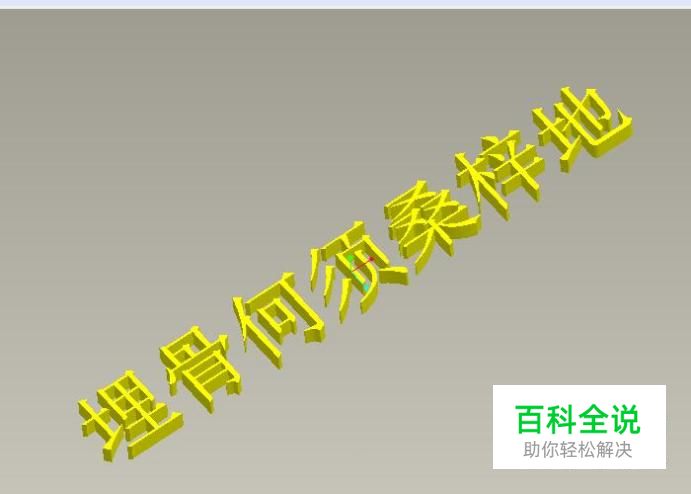

如下图所示， 完成以上所有操作， 一个黄颜色的“埋骨何须桑梓地”实体文字就创建成功了。
