PROE5.0怎么拉伸实体
对于初学PROE的同学来说,拉伸是最基本的功能,也是以后实际工作中最长用的工具
操作方法
- 01

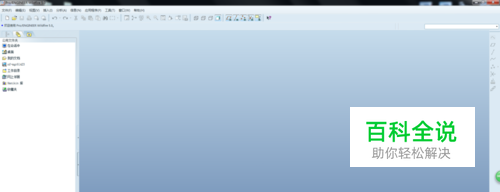

首先我们打开PROE5.0的操作界面
- 02

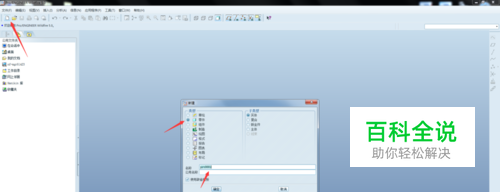

选择新建,零件,名称使用英文或字母
- 03

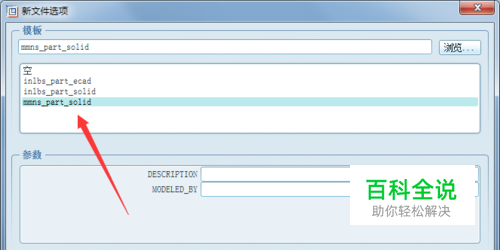

我们选择毫米为单位
- 04
我们在操作界面右侧选择拉伸工具,左上角是选择拉伸实体或者曲面(实体与曲面我们下节分析)
- 05

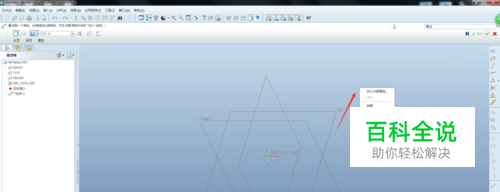

鼠标右键长按一秒,出现定义内部草绘可以进入选取草绘平面进行拉伸
- 06

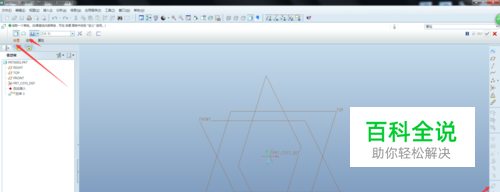

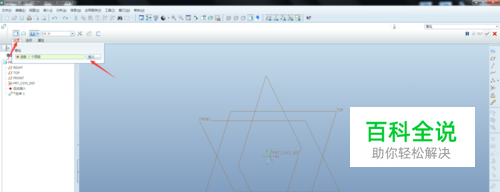

或者点击左上角放置,同样也可以进行草绘平面的选取
- 07

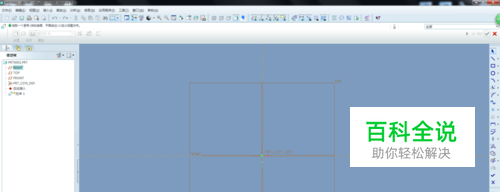

我们选择草绘平面后,我们进入了PROE5.0的2D草绘模式
- 08

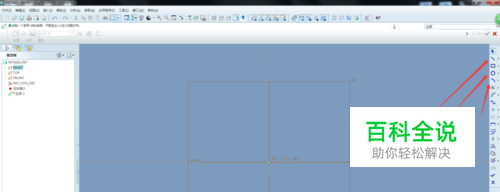

我们可以选择直线,矩形,圆,进行基本的形体绘制(以后会讲解自由曲线的绘制)
- 09

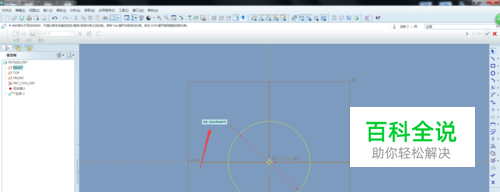

我们绘制一个圆,大小可以双击圆的直径进行修改
- 10

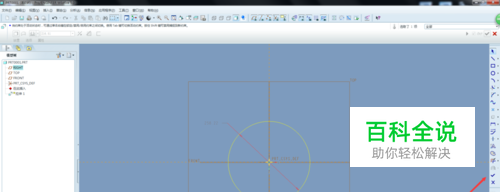

这里进行打勾,就是确认的意思
- 11
我们进入PROE5.0的3D界面
- 12

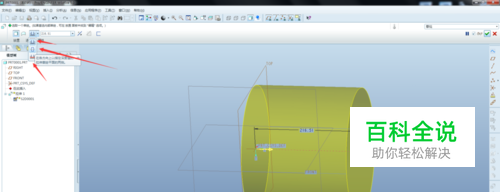

我们可以选择拉伸方向,有单侧,双侧,或者指定到某一个面,线,点
- 13
我这里选择双侧,图形绘制完毕
