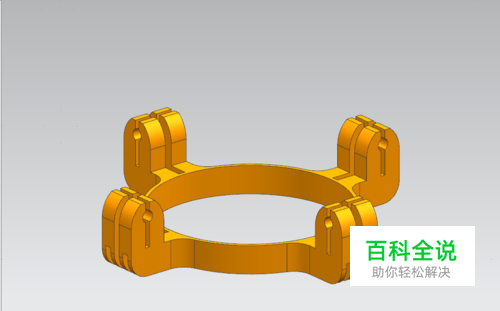

UG三维造型实例(基础)：[1]四角支撑件
本实例用到的命令：拉伸，修剪体，镜像体。实例中找不到命令可在上面搜索栏内搜索。
操作方法
- 01

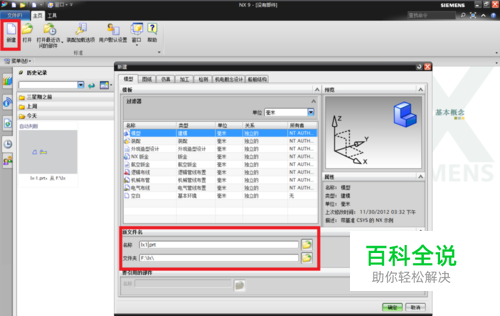

打开UG新建文件（注意UG文件不能取中文名，也不能保存在含中文的文件夹内)。
- 02

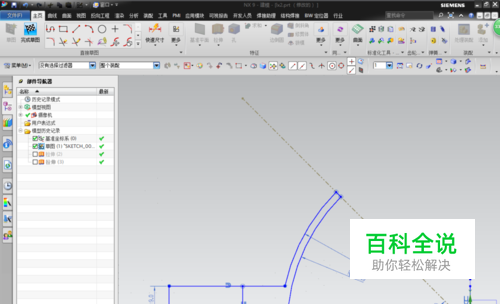

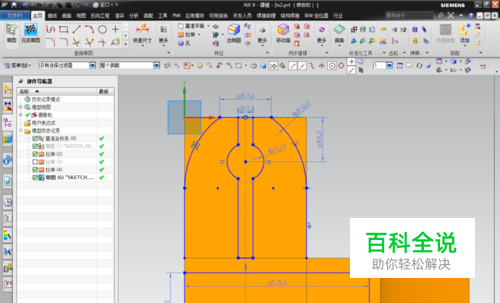

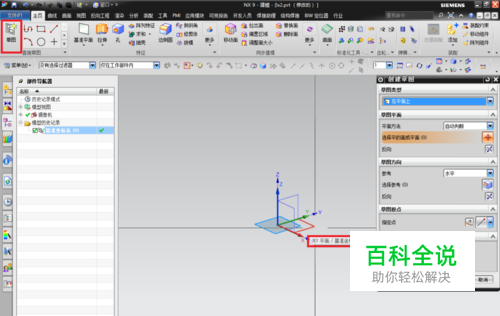

以XZ平面为基准建立草图并绘制图2的图形，尺寸见图2。
- 03

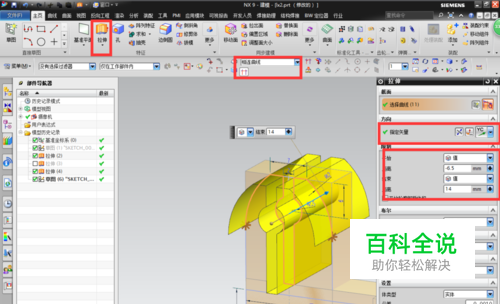

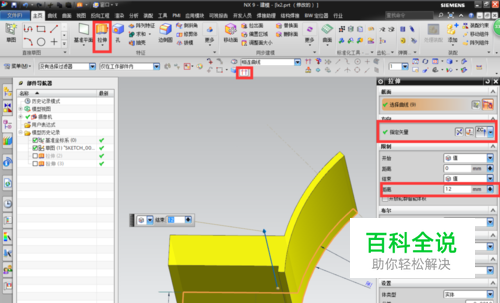

使用拉伸命令分别拉伸下面2图的模型，注意选择线条时把在相交处停止的命令按下去，矢量方向与距离如图。
- 04

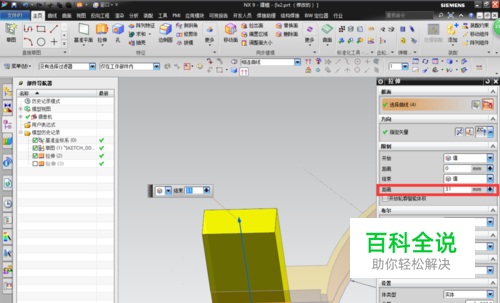

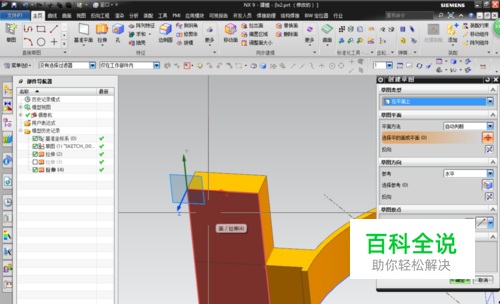

以第2次的拉伸面为基准制图，绘制图2的图形，使用拉伸命令将绘制的图形沿如图矢量拉至任意距离（要超过步骤3拉出的图形）。
- 05

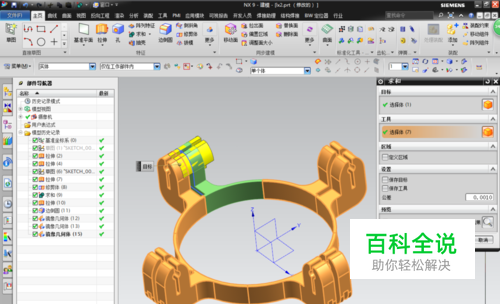

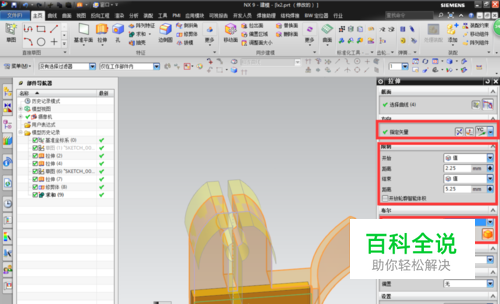

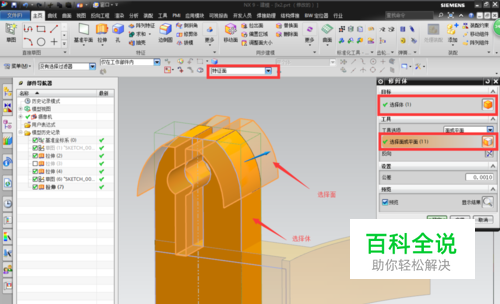

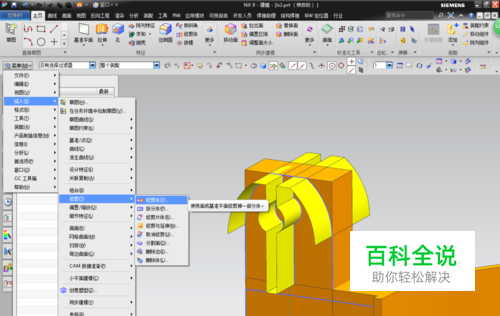

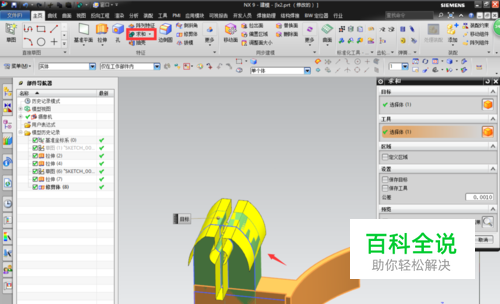

使用修剪体命令对模型进行修剪（草图绘制中如出现偏差修剪将会失败），使用求和命令将2个实体合并，再使用拉伸命令将步骤4绘制图形的下半部分进行拉伸并与实体求差。
- 06

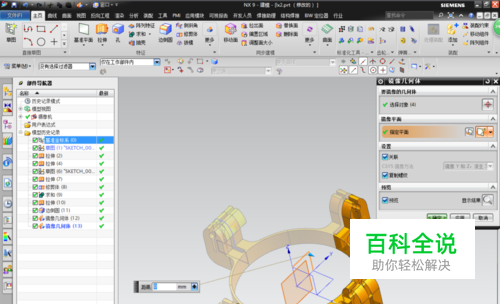

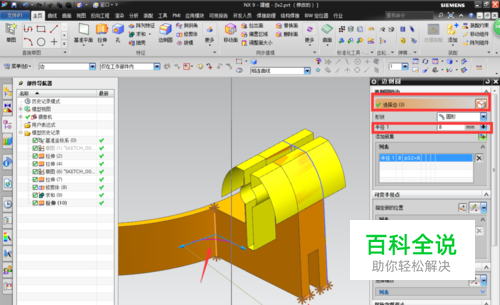

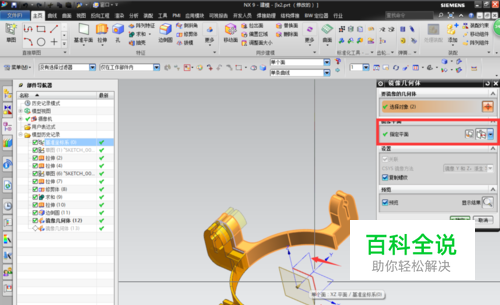

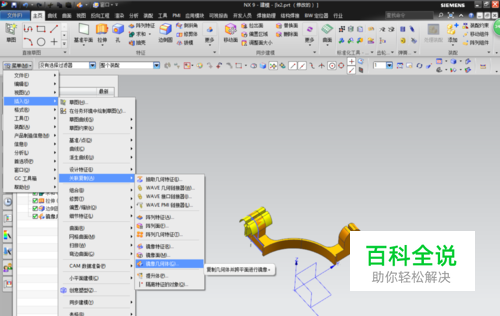

使用倒圆角命令对2条边进行倒圆，在以图2所示的平面为基础镜像体，在以下面2图的平面进行镜像体，最后求和。
