UG建模练习---草图约束绘制几何图形

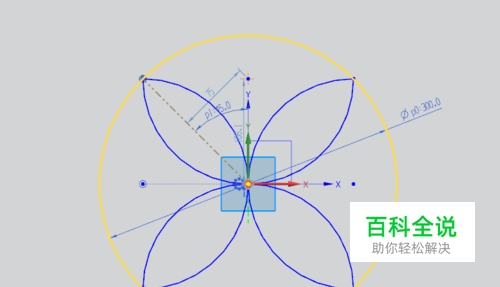

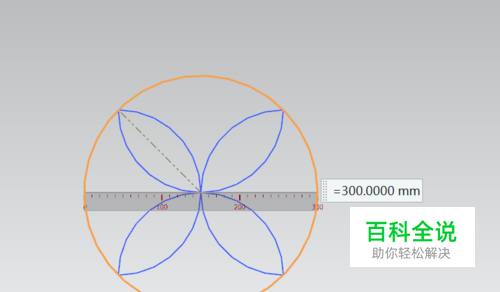

在UG的草图中，有着十分方便的约束系统，可以让我们能快速的完成草图。已知最大外圆直径为：300；没有其它数据，如何来绘制呢？
操作方法
- 01

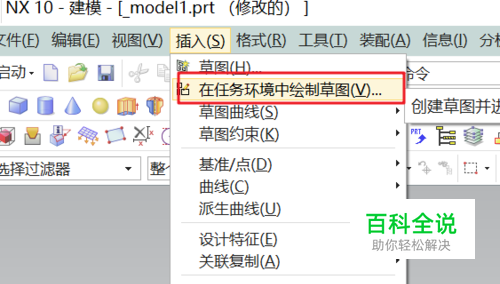

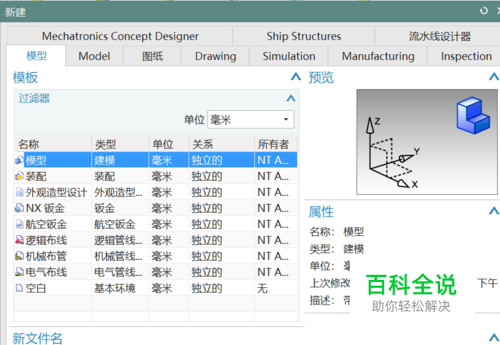

新建建模文件，选用在任务环境中绘制草图.
- 02

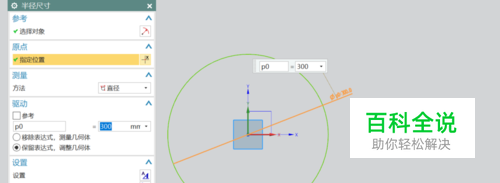

绘出已知直径的圆：300.
- 03

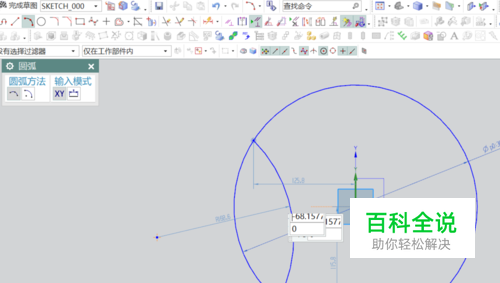

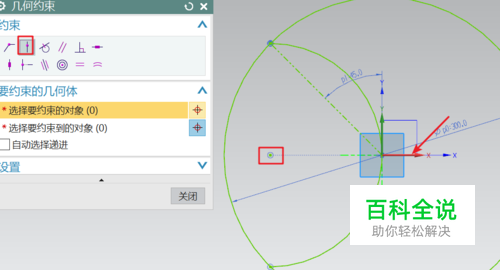

用三点画出一段圆弧，从图中可以看出，该圆弧的圆心在X轴上，可以通过约束“点在线上”，将圆心约束在X轴上。
- 04

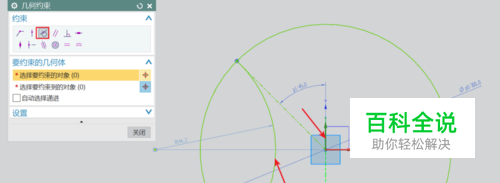

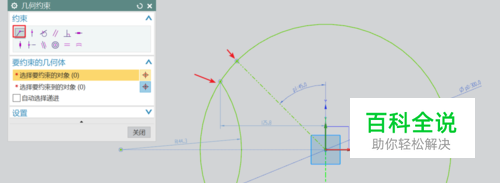

整个半圆的定位 圆心定好位置后，从图中可以看出，圆弧的起点和终点都处在所在象限的45度的位置，可以先绘出一条在该象限为45度的参考线，线与外圆相交；圆弧的起点就和这个交点重合。 圆弧也与Y轴相切，通过相切约束即可完成该圆弧的绘制。
- 05

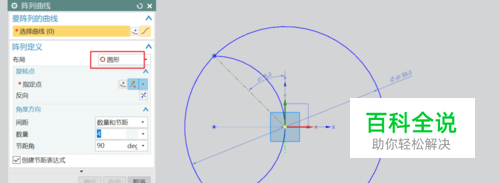

使用阵列曲线命令，对圆弧进行圆形阵列；数量为4个，角度为90.即可完成草图的绘制。
