solidworks出工程图 钣金折弯线 注释如何设置
solidworks出工程图 钣金展开后折弯线 注释 如何设置 隐藏或者显示
操作方法
- 01

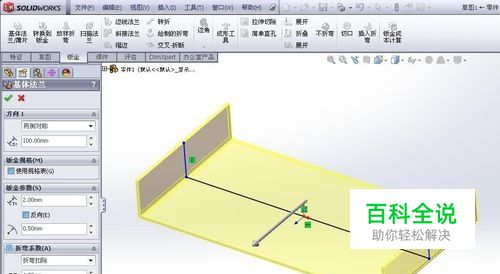

1、任意一基准面，创建一钣金模型，如图
- 02

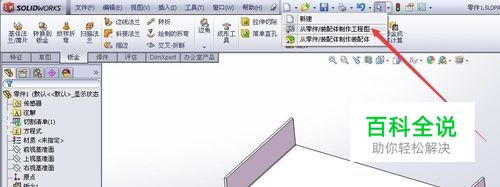

2、保存零件，创建工程图-从零件/装配体制作工程图
- 03

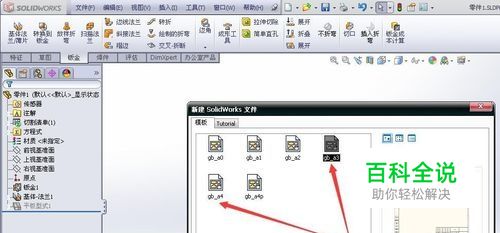

3、选择自己需要的模板或者公司已经制作好的模板
- 04

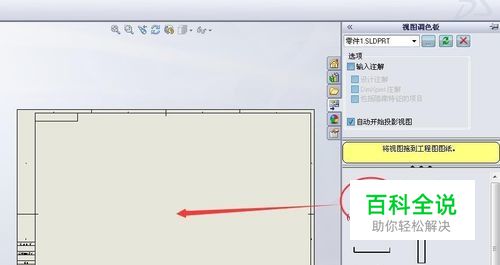

4、从右侧设计库将零件的展开模型直接拖动到图纸中，效果如下图所示
- 05

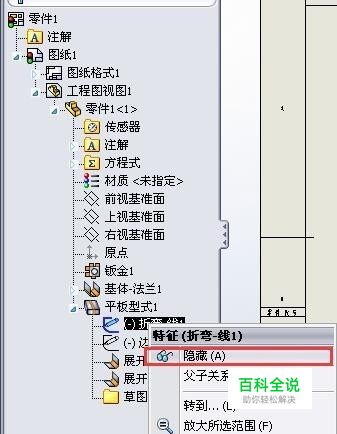

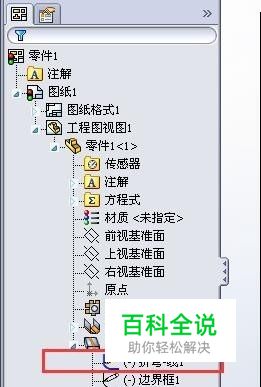

5、点击左侧设计树，找到平板型式-折弯线-右击-隐藏
- 06

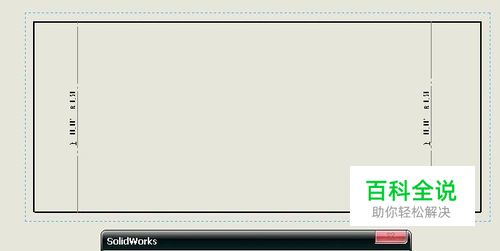

6、弹出一个对话框，点击是，确定
- 07

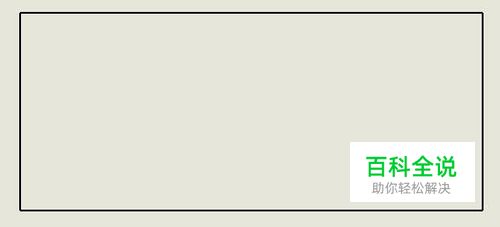

7、展开型式中的折弯线和折弯注释就被隐藏掉了。
- 08

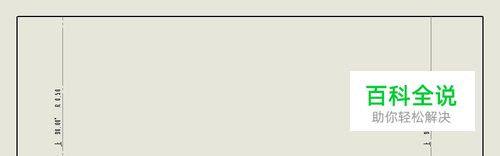

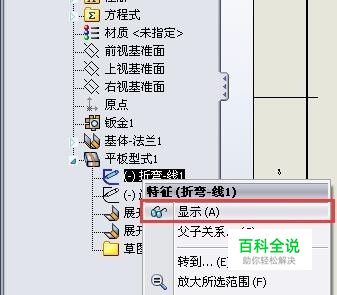

同样的，如果想显示展开型式中的折弯线和折弯注释，点击左侧设计树，找到平板型式-折弯线-右击-显示，就可以显示出来了。 但是，显示出来的只有折弯线，如何将折弯注释也显示出来呢？
- 09

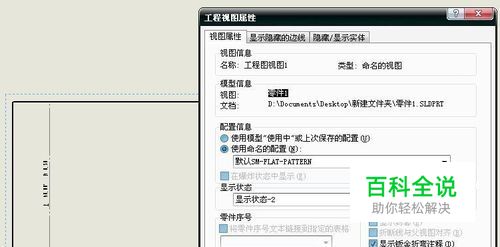

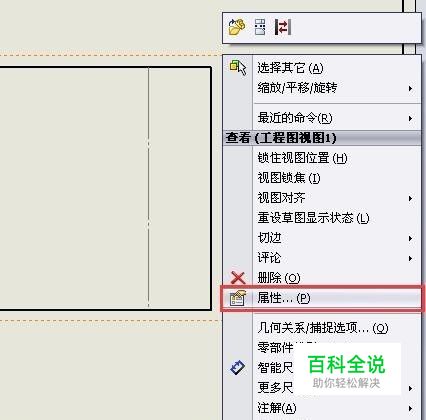

在平板型式的图纸框中，右击-属性-右下角位置-勾选显示钣金折弯注释，向上或者向下 90度折弯就会显示出来了。
