solidworks如何绘制钣金特征

操作方法

  • 01

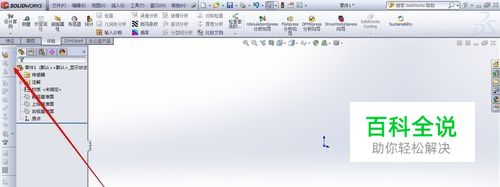

    打开软件，调出钣金特征（我习惯将钣金特征放左边）

  • 02

    点击草图，选择直线特征，选择基准面，在基准面绘制草图，标注尺寸，完成操作后点击右上角对号退出草图

  • 03

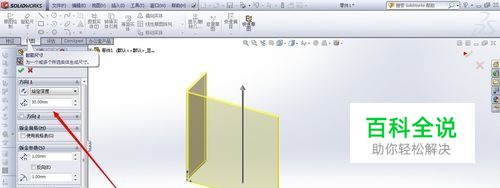

    选择基体法兰、薄片，设置钣金厚度、折弯系数、钣金拉伸长度。点击右上角对号，设置完成

  • 04

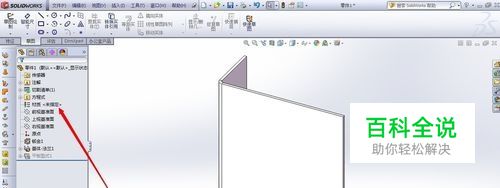

    完成以上操作后，一个基本钣金特征就完成了。根据要求设置钣金材质
