Solidworks画轮胎汽车轮轮毂
首先绘制轮毂主体曲面，然后利用旋转曲面，分割线以及放样曲面创建一个减重孔，再阵列其他生成安装孔
操作方法
- 01

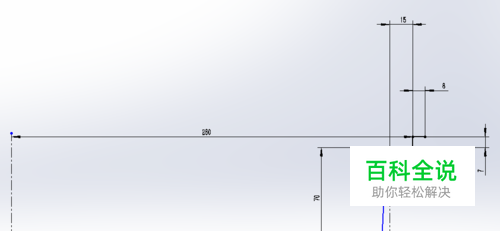

前视基准面画草图，利用智能尺寸约束各个线段的位置距离长度
- 02

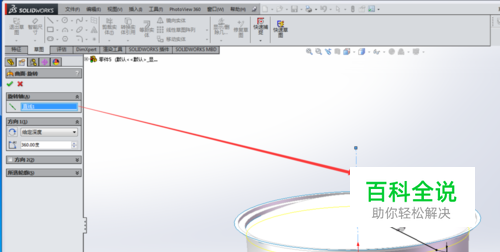

插入，旋转曲面
- 03

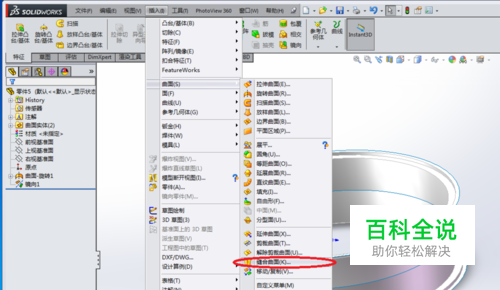

镜像曲面
- 04

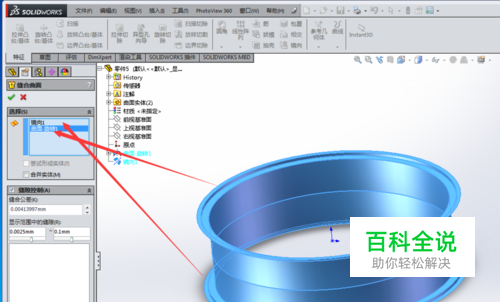

缝合曲面，因为是镜像出来的曲面 所以不是一体 必须通过缝合曲面是它成为一体
- 05

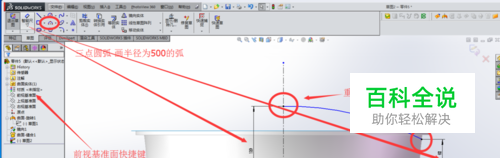

前视基准面画这样一个圆弧 插入 旋转曲面
- 06

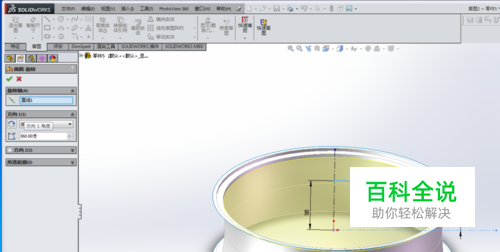

相同方法画出草图并旋转 生成锥形的面
- 07

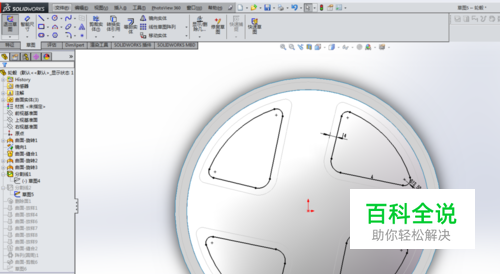

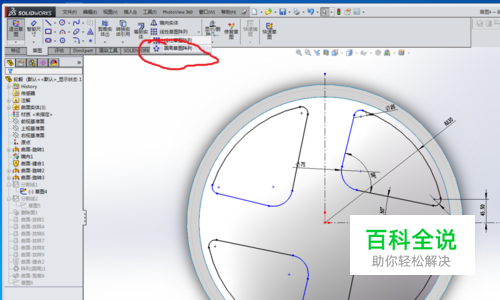

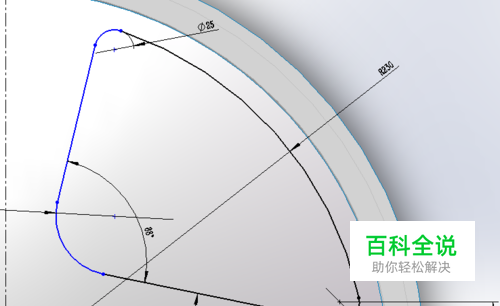

上视基准面画出减重孔轮廓 删除不必要的线段 圆形阵列出四个孔
- 08

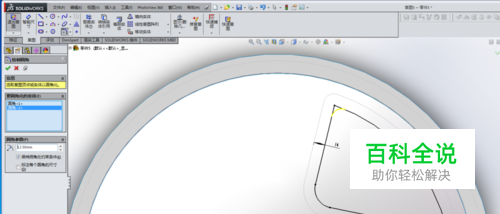

等距实体 画出较小一点的轮廓 并阵列4个
- 09

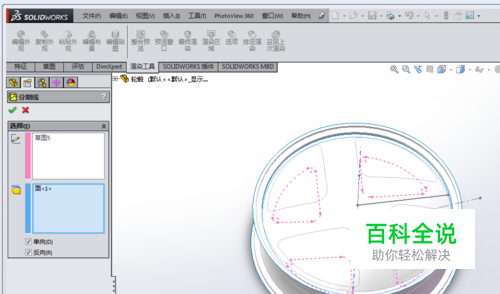

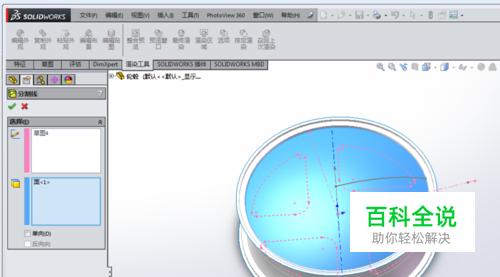

分割线 上下分割出8个面 分两次分割面 上面的面投影的是大一点的草图 下面的面反过来投影小一点的草图
- 10

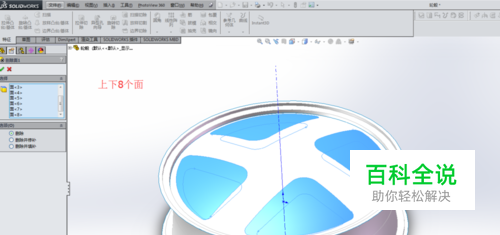

插入- 面 -删除面 删除上下8个面
- 11

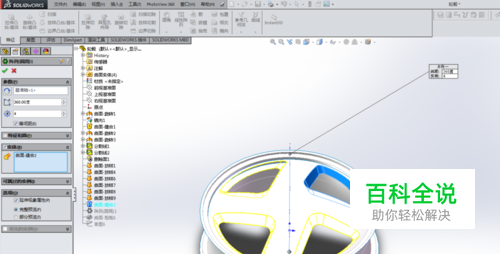

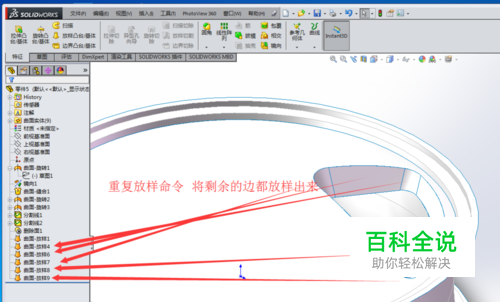

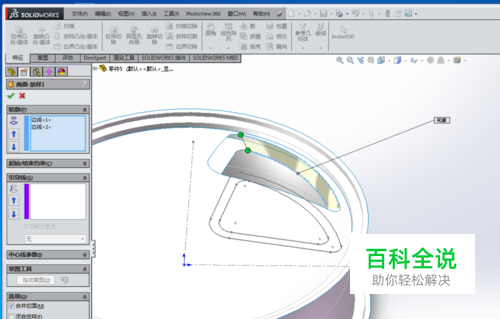

放样曲面 相同方法 将一圈线都放样出来 6个放样出来的面缝合之后进行圆形阵列
- 12
画圆 并阵列 拉伸曲面
- 13

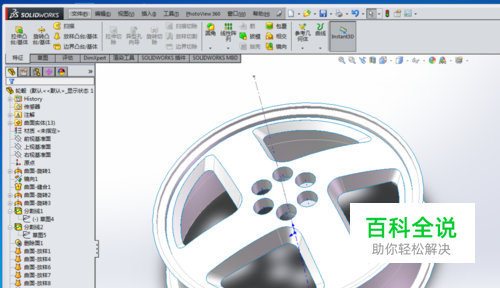

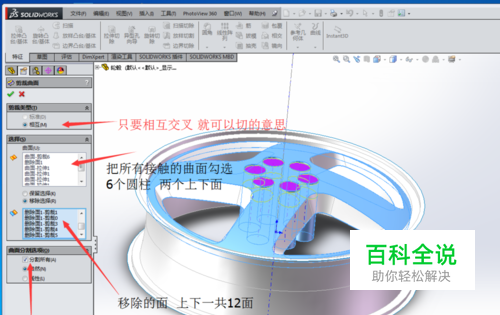

插入 曲面 裁剪曲面 点相互 将所有交叉的面勾选 勾选移除的面 选中将要移除的面 最下方勾选分割所有
- 14

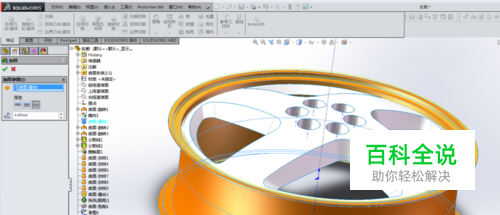

加厚曲面 轮毂钢圈部分 4mm
- 15

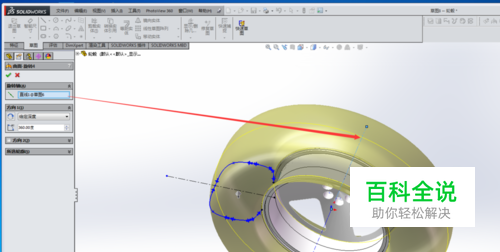

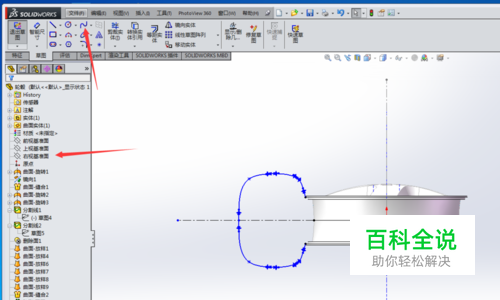

画出外胎外形 旋转曲面
- 16

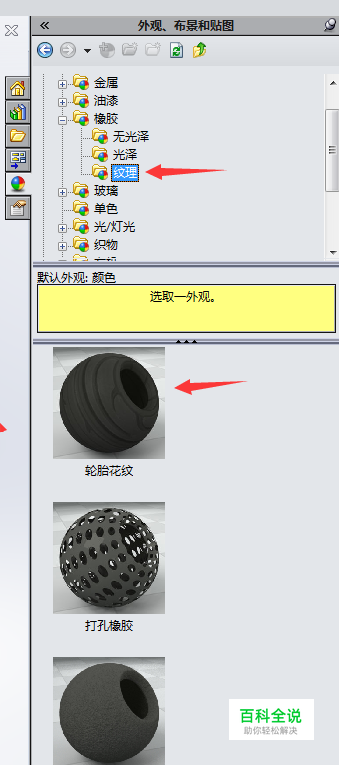

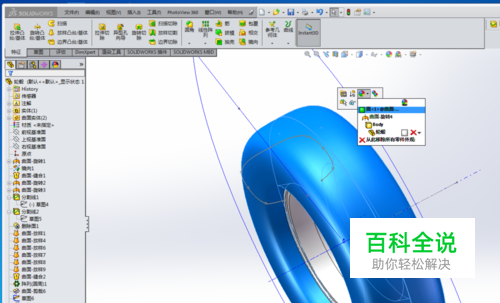

按住 Ctrl 选中轮胎台面 弹出的外观点击 面 找到橡胶 - 纹理 - 轮胎花纹
- 17

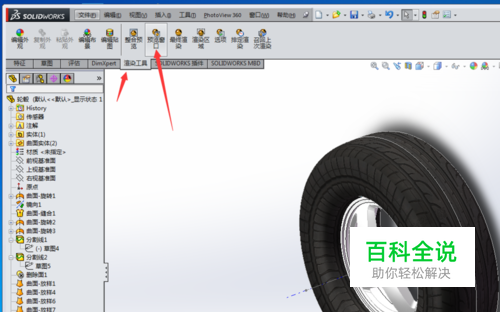

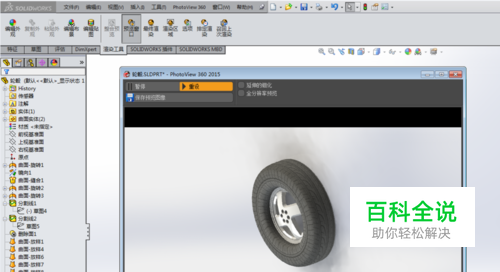

渲染查看效果
