CAD画衣柜教程
CAD是一款应用比较广泛的软件，很多行业都使用到这款软件，所以也就没有对某一行业的应用做优化，所以应用起来可能不如一些专业的软件那么方便，但正是因为它的这种广泛性，被广泛的应用在很多工厂、单位、外企，在CAD室内设计时，常常需要一些一些家具图，比如说柜子衣柜之类的。但是大家知道怎么使用CAD来绘制衣柜吗?下面小编给大家介绍一下如何使用CAD来绘制衣柜，希望能帮到大家!

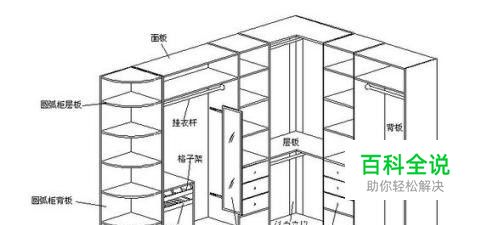

CAD画衣柜
- 01

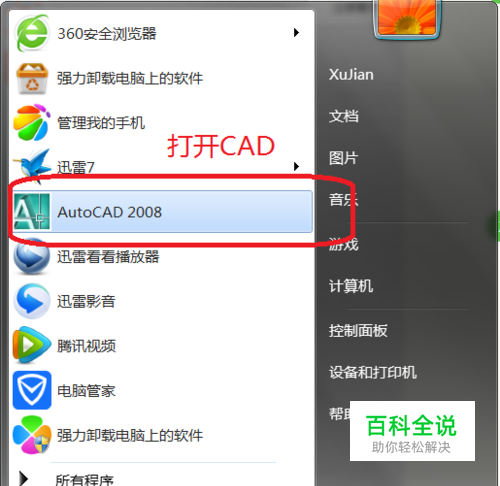

打开CAD
- 02

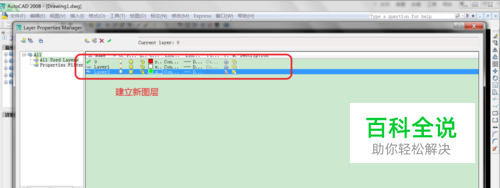

先画图层 在图层管理器中建立图层，包括图层名称、线宽、颜色、线型，如果没有需要的线型，单击“加载”按钮，可以先加载你所需要的线型，建立图中需要的所有图层。 图层管理器的打开方法，在菜单栏上“格式”-“图层”
- 03
画柜子轮廓 在命令行输入z命令创建一片区域，然后画直线，将柜子的大概轮廓绘出， 初步定衣柜尺寸1600X1300
- 04

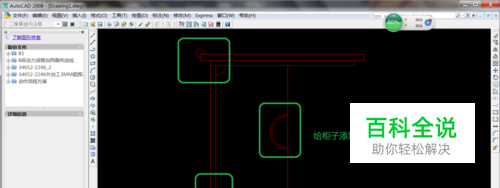

添加细节 给衣柜画圆弧以及拉手位置，描边，把衣柜做得漂亮点。如下图
- 05

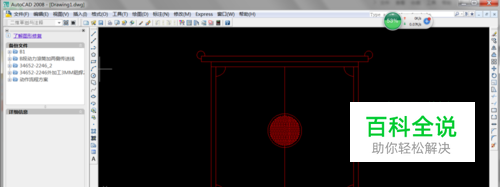

镜像衣柜 把已画好一半的衣柜做镜像处理，如下图，镜像命令“修改”-“镜像”
- 06

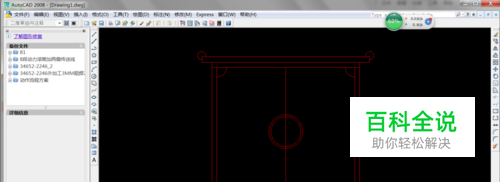

画衣柜脚，如下图
- 07

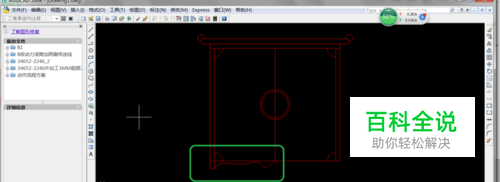

将衣柜脚做镜像处理，如下图
- 08

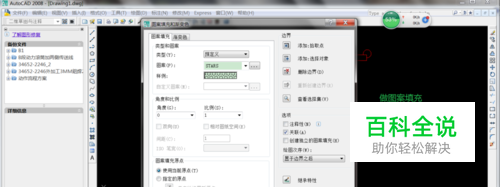

利用图案填充命令将柜门进行填充，即可完成柜子的绘制，效果图如下
- 09
衣柜的平面画法说起来说难不难，说易也不易，关键是能对软件的熟悉运用，熟能生巧。
